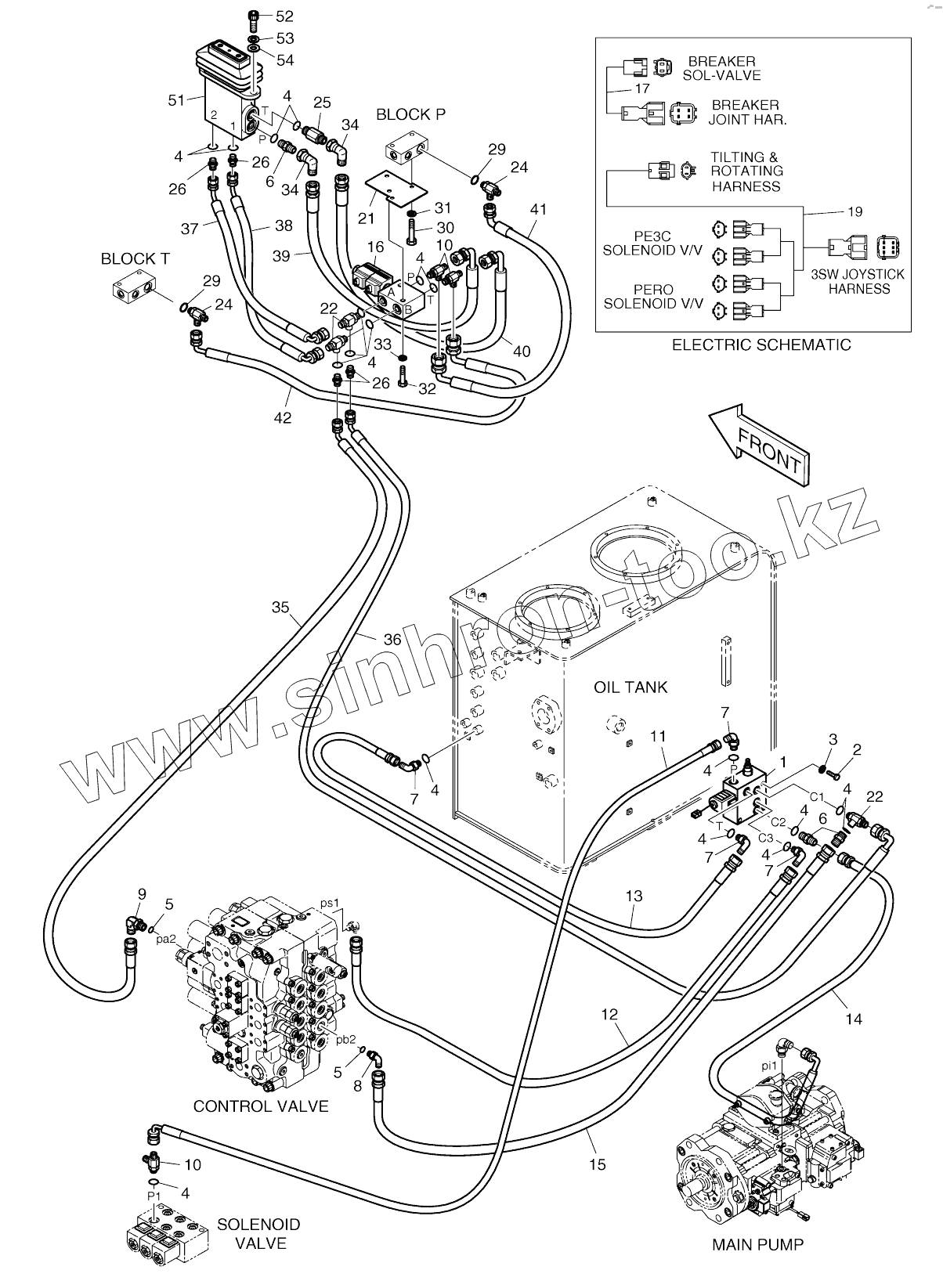

Каталог запасных частей к технике: Doosan SOLAR 255LC-V (DI EXP). PILOT PIPING - PE3C

Тип техники

Марка

Модель

Схема

K1002689F3

4

4

4

4

4

4

4

4

4

4

4

5

5

5

6

6

10

10

16

19

21

22

22

25

26

26

26

30

31

32

33

34

34

51

52

53

54

Позиция на иллюстрации	Заводской номер детали		Название детали
K1002689F3	K1002689F3		Pilot piping-pero
4	S8000111		O-RING
5	S8000141		O-RING
6	2181-1126D14		ADAPTER;S PFO-PF1/4
10	2181-1951D1		TEE PFO1/4-2PF1/4
16	K1002677		Valve, solenoid
18	K1000471A		Harness, tilt and rot
19	K1000408		Harness
20	530-00067		Harness
21	K1002685		Bracket
22	K1002694		Tee, shuttle
23	2181-1951D6		TEE
25	2181-1126D34		ADAPTER PFO1/4-PF1/4
26	2181-1126D39		Adapter
27	181-00760		Tee
28	549-00010		SWITCH;PRESSURE
30	S0558766		Bolt
31	S5102603		WASHER;SPRING M10
32	S0556266		Bolt
33	S5102503		WASHER;SPRING
34	181-00709		Elbow
43	DS2055276		Hose
44	DS2055276		Hose
45	DS2059475		Hose
46	DS2059475		Hose
47	DS2055099		Hose
48	DS2055099		Hose
49	DS2059476		Hose
50	DS2059477		Hose
51	420-00347		VALVE;PEDAL
52	S2212266		BOLT;SOCKET M10X1.5X30
53	S5110601		WASHER;SPRING
54	S5010613		WASHER;PLAIN

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
