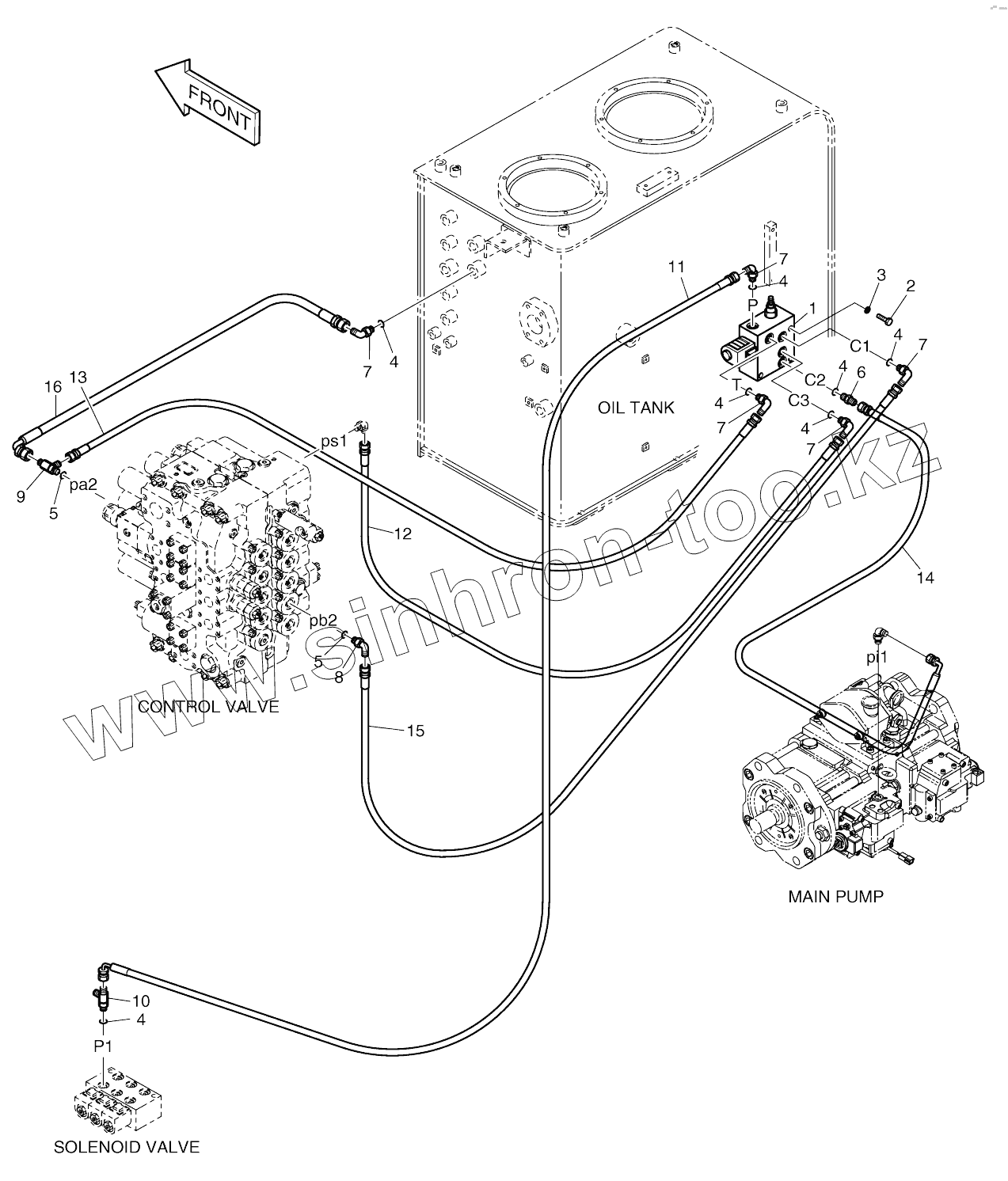

Каталог запасных частей к технике: Doosan SOLAR 255LC-V (DI EXP). PILOT PIPING - BREAKER

Тип техники

Марка

Модель

Схема

1

1

1

2

3

4

4

4

4

4

4

4

5

5

6

7

7

7

7

7

8

9

10

11

12

13

14

15

16

Позиция на иллюстрации	Заводской номер детали		Название детали
400-01050	400-01050		Pilot piping-breaker
1	420-00340		VALVE;PACKAGE
1	420-00340A		VALVE;PACKAGE
1	420-00340B		VALVE;PACKAGE
2	S0559153		BOLT M10X1.5X80
3	S5102603		WASHER;SPRING M10
4	S8000111		O-RING
5	S8000141		O-RING
6	2181-1126D14		ADAPTER;S PFO-PF1/4
7	2181-1702D4		ELBOW
8	2181-1702D10		ELBOW
9	2181-1951D7		TEE PFO3/8-2PF1/4
10	2181-1951D1		TEE PFO1/4-2PF1/4
11	2184-1046D221		Hose
12	2184-1045D75		Hose
13	2184-1045D221		Hose
14	2184-1046D84		Hose
15	2184-1045D209		Hose
16	2184-1046D115		Hose
17	530-00232		HARNESS;BREAKER

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
