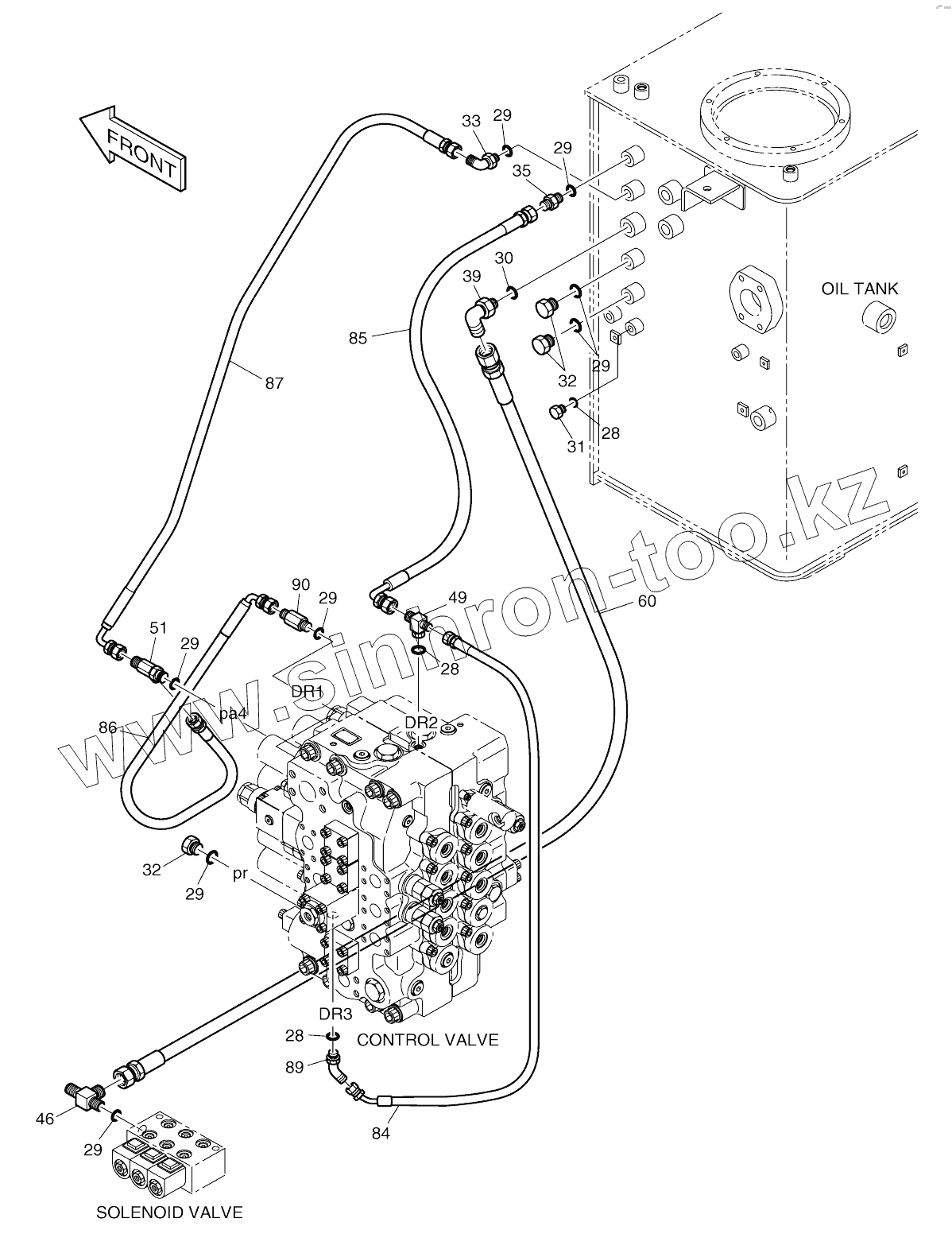

Каталог запасных частей к технике: Doosan SOLAR 255LC-V (DI EXP). PILOT PIPING (5)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
28
28
28
29
29
29
29
29
29
30
31
32
32
33
35
39
46
49
51
60
84
85
86
87
89
90
Позиция на иллюстрации Заводской номер детали Название детали
400-01035 400-01035 Pilot piping
28 S8000111 O-RING
29 S8000141 O-RING
30 S8000181 O-RING
31 2181-1950D1 PLUG
32 2181-1950D3 PLUG
33 2181-1702D5 ELBOW PF3/8-PF3/8
35 2181-1126D7 ADAPTER PFO3/8-PF3/8
39 2181-1702D2 ELBOW
46 DS2349012 Tee
49 2181-2281D21 TEE
51 2181-1951D16 TEE
60 DS2053748 Hose
84 2184-1060D198 Hose
85 DS2055779 Hose
86 2184-1060D235 Hose
87 2184-1046D240 HOSE PF3/8-950L
89 2181-2419D1 Elbow
90 2181-1126D27 ADAPTER PFO3/8-PF3/8
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
