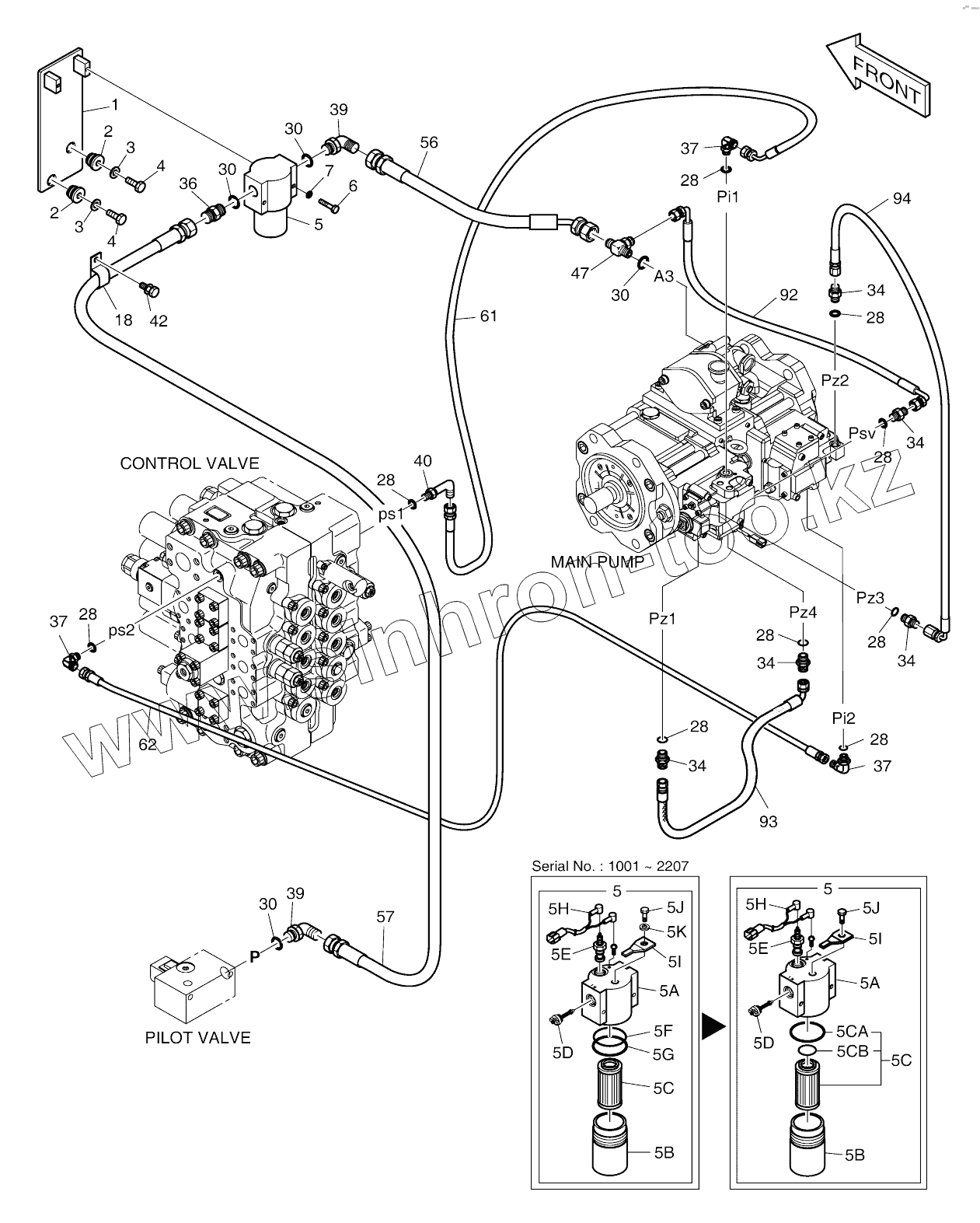

Каталог запасных частей к технике: Doosan SOLAR 255LC-V (DI EXP). PILOT PIPING (1)
1
2
2
3
3
4
4
5
5
5
5
5
5
5
5
5A
5A
5B
5B
5B
5B
5B
5B
5C
5C
5C
5C
5CA
5CB
5D
5D
5D
5D
5D
5D
5E
5E
5E
5E
5E
5E
5F
5G
5H
5H
5H
5H
5H
5H
5I
5I
5J
5J
5K
6
7
18
28
28
28
28
28
28
28
28
28
30
30
30
30
34
34
34
34
34
36
37
37
37
39
39
40
42
47
56
57
61
62
92
93
94
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 400-01035 | 400-01035 | Pilot piping | |
| 1 | 195-01601 | Bracket | |
| 2 | 198-00016 | RUBBER | |
| 3 | 2114-1058D10 | WASHER | |
| 4 | S0512253 | BOLT M10X1.5X30 | |
| 5 | 471-00075A | FILTER;PILOT | |
| 5 | 400407-00006 | Filter, pilot | |
| 5A | HEAD | Head | |
| 5B | 2472-7003 | CASE | |
| 5B | 110913-00333 | Case | |
| 5C | 2471-1154 | ELEMENT;PILOT FILTER | |
| 5C | 400504-00241 | Element, filter | |
| 5CA | 401002-01472 | O-ring | |
| 5CB | 401002-01473 | O-ring | |
| 5D | 2426-1237 | VALVE;BY-PASS | |
| 5D | 410128-00073 | Valve, bypass | |
| 5E | 2471-1155A | INDICATOR | |
| 5E | 800217-00115 | Indicator | |
| 5F | Y-3738-04 | RING;BACK UP | |
| 5G | Y-3738-05 | O-RING | |
| 5H | 530-00236 | HARNESS;PILOT FILTER | |
| 5H | 310207-03984 | Harness | |
| 5I | 2197-1661 | BRACKET;HOUSING W9 | |
| 5J | S0508653 | BOLT M8X1.25X16 | |
| 5K | S5102503 | WASHER;SPRING | |
| 6 | S0553753 | BOLT M6X1.0X55 | |
| 7 | S5102303 | WASHER;SPRING M6 | |
| 18 | 124-00208D7 | CLIP;BAND | |
| 28 | S8000111 | O-RING | |
| 30 | S8000181 | O-RING | |
| 34 | 2181-1126D14 | ADAPTER;S PFO-PF1/4 | |
| 36 | 2181-1126D6 | ADAPTER | |
| 37 | 2181-1702D4 | ELBOW | |
| 39 | 2181-1702D2 | ELBOW | |
| 40 | 2181-1702D56 | ELBOW | |
| 42 | 120-00276 | BOLT M8X1.25X12 | |
| 47 | 2181-1951D19 | TEE PFO1/2XPF1/2XPF1/4 | |
| 56 | DS2054240 | Hose | |
| 57 | 2184-1026D435 | HOSE PF1/2-1900L | |
| 61 | 2184-1046D187 | Hose | |
| 62 | 2184-1045D251 | Hose | |
| 92 | 2184-1061D253 | Hose | |
| 93 | 2184-1046D153 | HOSE-350L | |
| 94 | 2184-1046D81 | HOSE PF1/4-650L |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
