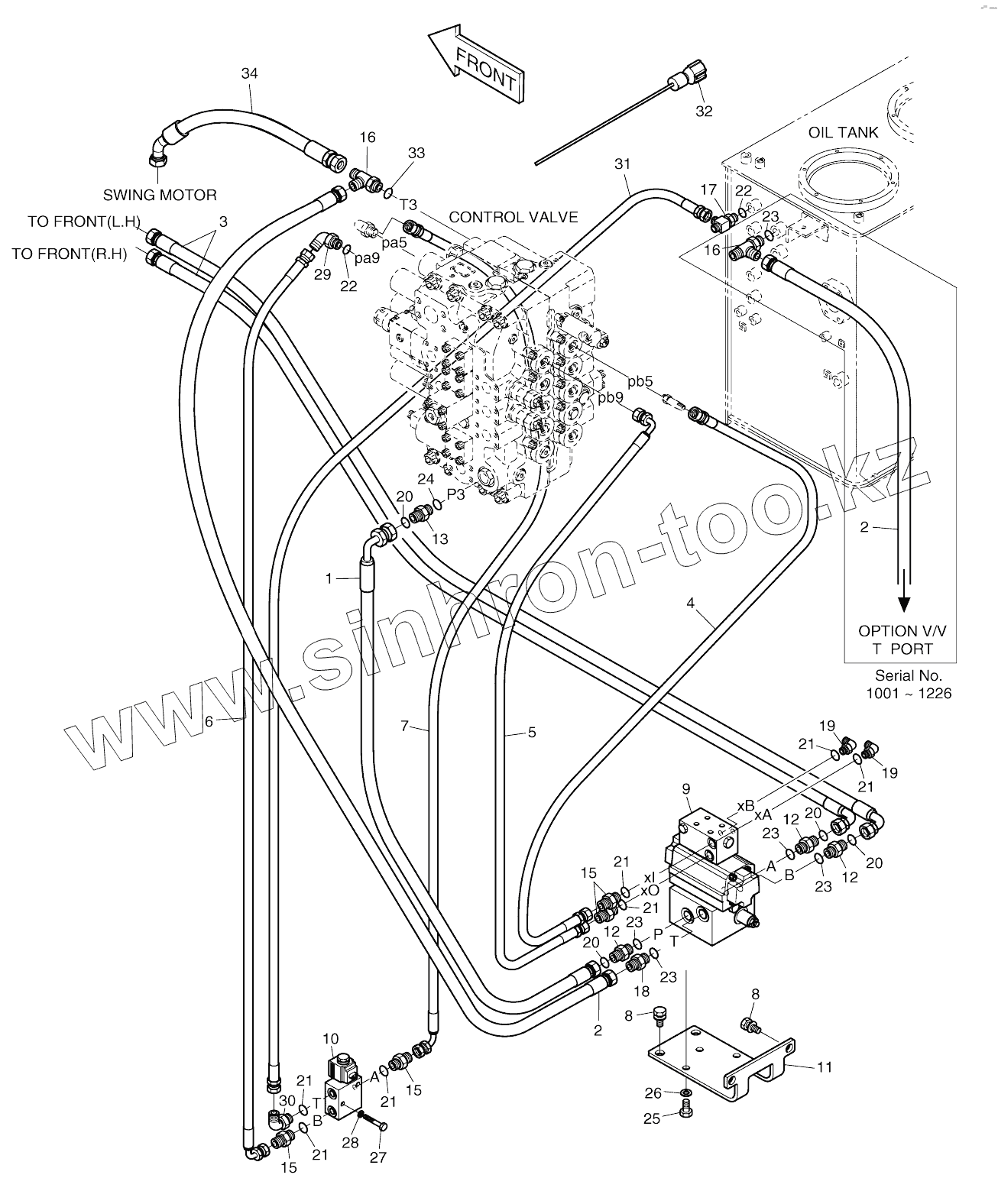

Каталог запасных частей к технике: Doosan SOLAR 255LC-V (DI EXP). MAIN PIPING - ROTATING
1
2
2
2
2
2
2
2
2
2
3
4
5
6
7
8
8
9
9
9
10
11
12
12
12
13
15
15
15
16
16
16
16
17
18
19
19
19
19
19
19
20
20
20
20
21
21
21
21
21
21
22
22
23
23
23
23
23
23
23
23
23
23
24
25
25
26
27
28
29
30
31
32
33
34
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 400-01124 | 400-01124 | Main piping-tilting and rotating | |
| 1 | DS2013407 | Hose | |
| 2 | DS2053718 | Hose | |
| 2 | DS2053337 | Hose | |
| 2 | DS2055772 | Hose | |
| 3 | DS2013408 | Hose | |
| 4 | 2184-1045D247 | Hose | |
| 5 | 2184-1046D213 | Hose | |
| 6 | 2184-1046D272 | Hose | |
| 7 | 2184-1046D273 | HOSE PF3/8-810L | |
| 8 | 2120-2196D8 | Bolt | |
| 9 | 420-00322C | VALVE;OPTION | |
| 9 | K1002046 | Option valve | |
| 9 | 420-00322A | Option valve | |
| 10 | 420-00370 | Valve, solenoid | |
| 11 | 195-02242 | Bracket | |
| 12 | 2181-4133D3 | ADAPTER | |
| 13 | 2181-2627D2 | ADAPTER | |
| 15 | 2181-1126D89 | ADAPTER | |
| 16 | 2181-1951D5 | TEE 3-PF1/2 | |
| 16 | DS2371062 | Tee | |
| 17 | 2181-1951D16 | TEE | |
| 18 | 2181-1126D6 | ADAPTER | |
| 19 | 2181-1702D4 | ELBOW | |
| 19 | 2181-1702D3 | ELBOW | |
| 20 | S8030081 | O-RING | |
| 21 | S8000111 | O-RING | |
| 22 | S8000141 | O-RING | |
| 23 | S8000181 | O-RING | |
| 23 | S8000181 | O-RING | |
| 24 | S8000231 | O-RING | |
| 25 | S0515053 | BOLT M12X1.75X25 | |
| 25 | S0515253 | BOLT M12X1.75X30 | |
| 26 | S5102703 | WASHER;SPRING M10 | |
| 27 | S0556353 | Bolt | |
| 28 | S5102503 | WASHER;SPRING | |
| 29 | 2181-1702D5 | ELBOW PF3/8-PF3/8 | |
| 30 | 2181-1702D3 | ELBOW | |
| 31 | 2184-1045D247 | Hose | |
| 32 | 530-00287 | Harness | |
| 33 | S8000291 | O-RING | |
| 34 | DS2054239 | Hose |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
