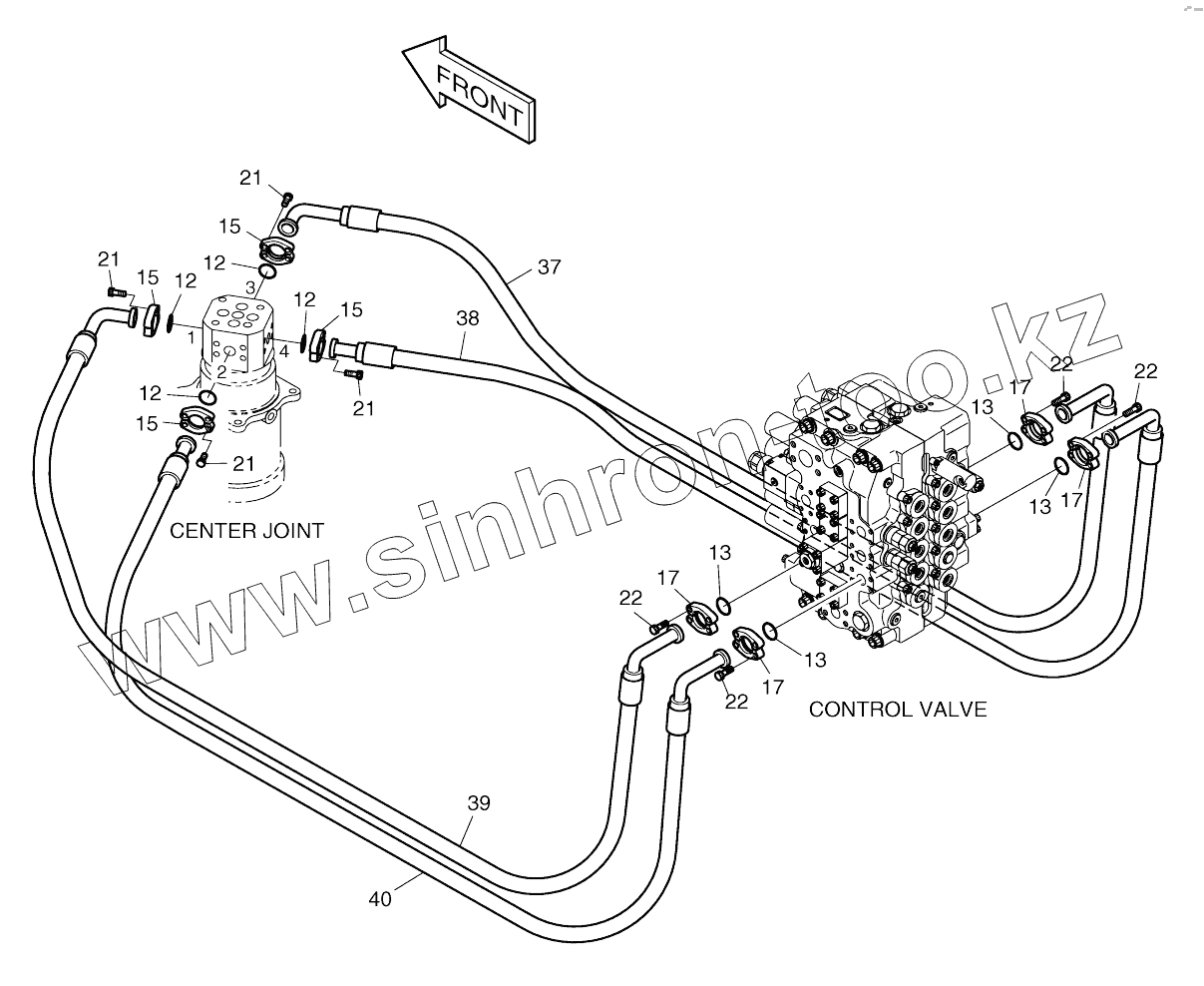

Каталог запасных частей к технике: Doosan SOLAR 255LC-V (DI EXP). MAIN PIPING (5)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
12
12
12
12
13
13
13
13
15
15
15
15
17
17
17
17
21
21
21
21
22
22
22
22
37
38
39
40
Позиция на иллюстрации Заводской номер детали Название детали
400-00939A 400-00939A Main piping
420212-00510 420212-00510 Piping, main
12 2180-1026D2 O-RING
13 2180-1026D19 O-RING
15 2181-9079 FLANGE
17 2181-9078 Flange
21 S2212066 BOLT;SOCKET M10X1.5X25
22 S2212266 BOLT;SOCKET M10X1.5X30
37 DS2045306 Hose
38 DS2040339 Hose
39 DS2045312 Hose
40 DS2040345 Hose
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
