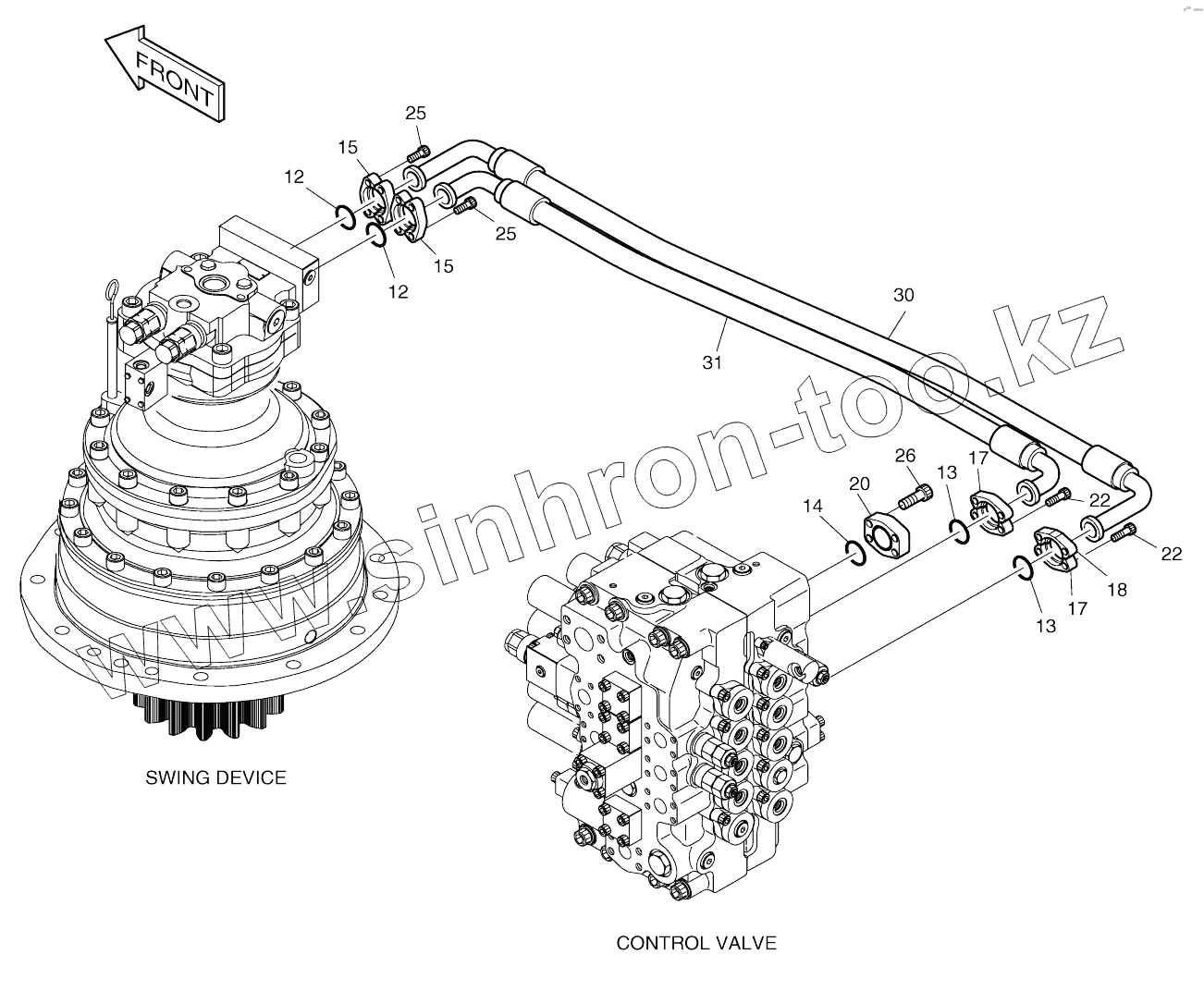

Каталог запасных частей к технике: Doosan SOLAR 255LC-V (DI EXP). MAIN PIPING (4)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
12
12
13
13
14
15
15
17
17
18
20
22
22
25
25
26
30
31
Позиция на иллюстрации Заводской номер детали Название детали
400-00939A 400-00939A Main piping
420212-00510 420212-00510 Piping, main
12 2180-1026D2 O-RING
13 2180-1026D19 O-RING
14 2180-1026D24 O-ring
15 2181-9079 FLANGE
17 2181-9078 Flange
18 2181-9083 Flange
20 2181-2157D6 Flange, cover
22 S2212266 BOLT;SOCKET M10X1.5X30
25 S2213066 BOLT;SOCKET M10X1.5X70
26 S2215466 BOLT;SOCKET
30 DS2045297 Hose
31 DS2045298 Hose
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
