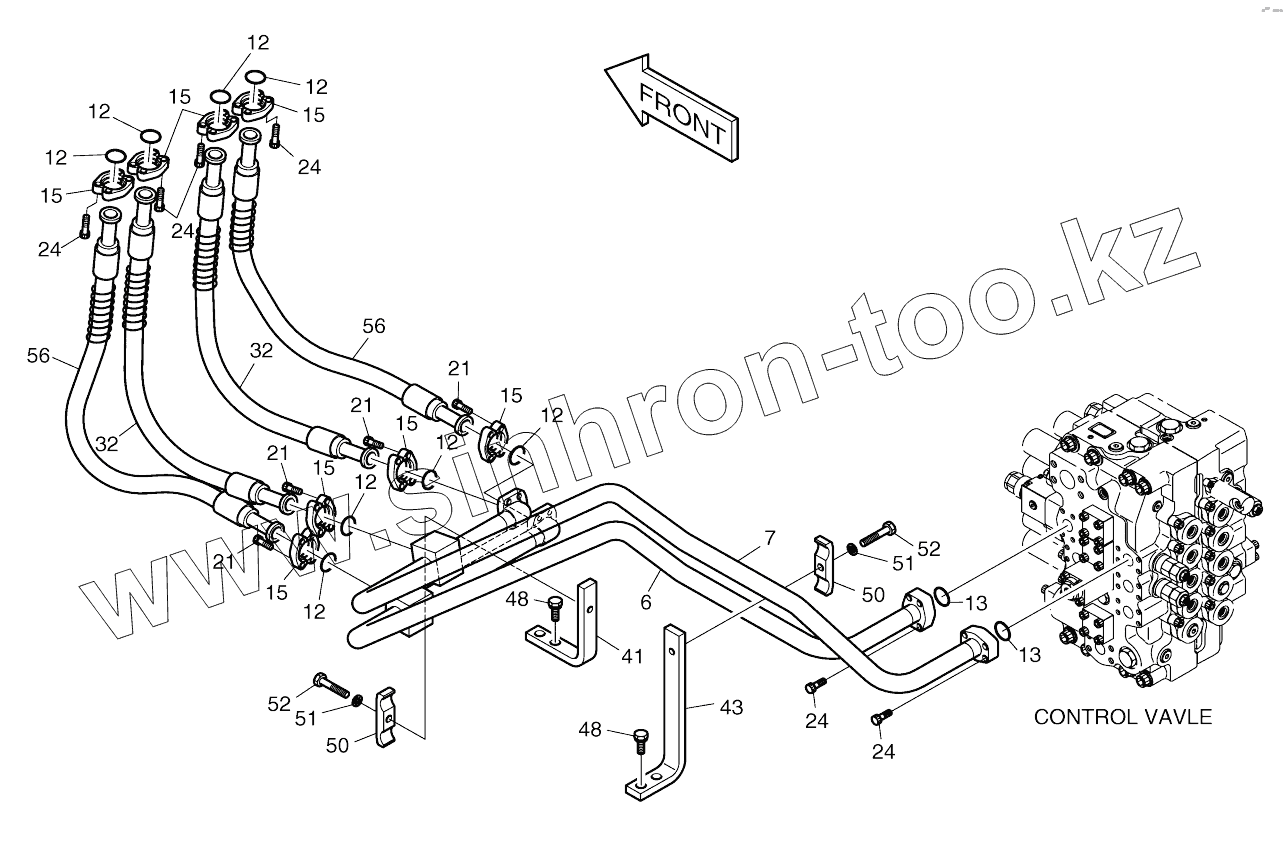

Каталог запасных частей к технике: Doosan SOLAR 255LC-V (DI EXP). MAIN PIPING (2)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
6
7
12
12
12
12
12
12
12
12
13
13
15
15
15
15
15
15
15
21
21
21
21
24
24
24
24
24
32
32
41
43
48
48
50
50
51
51
52
52
56
56
Позиция на иллюстрации Заводской номер детали Название детали
420212-00510 420212-00510 Piping, main
400-00939A 400-00939A Main piping
6 140-01148 Pipe
7 140-01149 Pipe
12 2180-1026D2 O-RING
13 2180-1026D19 O-RING
15 2181-9079 FLANGE
21 S2212066 BOLT;SOCKET M10X1.5X25
24 S2212466 BOLT;SOCKET M10X1.5X40
32 2184-1081D117 Hose
41 2195-3525C Bracket
43 195-01942 Plate
48 2120-2196D11 BOLT;SET
50 2124-1025D5 Clamp
51 S5102703 WASHER;SPRING M10
52 S0561053 BOLT M12X1.75X65
56 2184-1081D116 Hose
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
