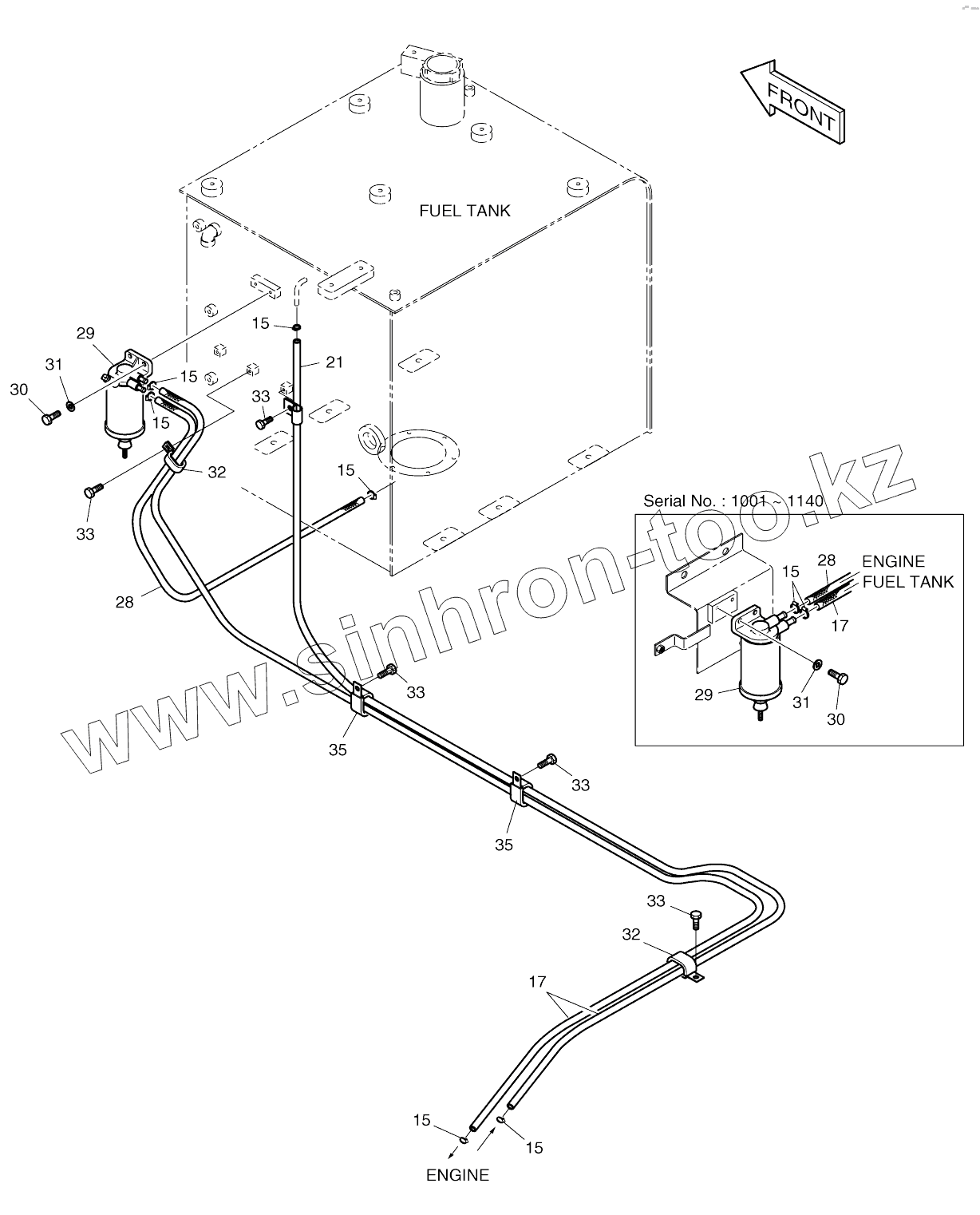

Каталог запасных частей к технике: Doosan SOLAR 255LC-V (DI EXP). FUEL PIPING

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
15
15
15
15
15
15
15
17
17
21
28
28
28
28
28
28
29
29
29
29
29
29
30
30
31
31
32
32
33
33
33
33
33
33
33
33
33
33
33
33
35
35
Позиция на иллюстрации Заводской номер детали Название детали
470-00105A 470-00105A Fuel tank assy
470-00105B 470-00105B Fuel tank assy
15 S8450012 CLAMP;HOSE
17 2185-1247D110 Hose, fuel
21 2124-1509D2 CLIP D18
28 2185-1247D89 Hose, fuel
28 2185-1247D31 Hose
29 471-00082 SEPERATOR;WATER
29 471-00082A SEPERATOR;WATER
30 S0508853 BOLT M8X1.25X20
31 S5010513 WASHER;PLAIN M8
32 124-00209D1 CLIP 2-D20/M8
33 120-00276 BOLT M8X1.25X12
33 120-00276 BOLT M8X1.25X12
35 124-00208D7 CLIP;BAND
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
