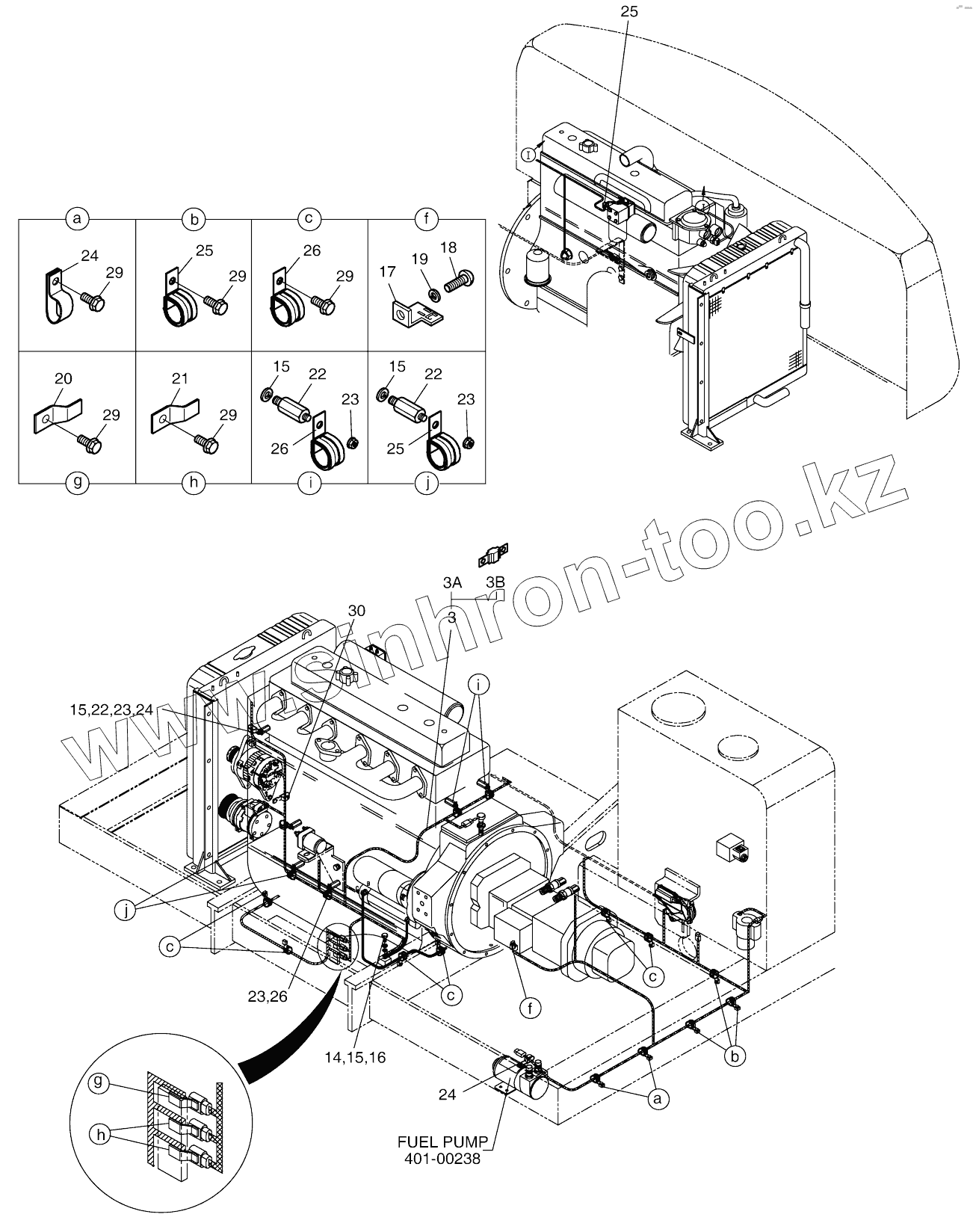

Каталог запасных частей к технике: Doosan SOLAR 255LC-V (DI EXP). ELECTRIC WIRING (2) - ENGINE

Тип техники

Марка

Модель

Схема

500-00139A

300619-01024

3

3

3

3A

3B

14

15

15

15

15

16

17

18

19

20

21

22

22

22

23

23

23

23

24

24

24

25

25

25

25

26

26

29

29

29

29

29

30

Позиция на иллюстрации	Заводской номер детали		Название детали
500-00139A	500-00139A		Electric wiring
300619-01024	300619-01024		Electric assy
3	530-00190A		Harness, engine
3	530-00190B		Harness, engine
3	310207-01003		Harness, engine
3A	2548-1027		DIODE ASS'Y 3A
3B	300803-00086		Fuse
14	S0511653		BOLT M10X1.5X16
15	S5102603		WASHER;SPRING M10
16	S5010613		WASHER;PLAIN
17	2195-3500		BRACKET;HOUSING
18	S3450953		SCREW M6X1.0X12
19	S5102303		WASHER;SPRING M6
20	2197-1660		BRACKET;HOUSING W15
21	2197-1661		BRACKET;HOUSING W9
22	2120-2235		BOLT;STUD M10X1.25X15/M8
23	2121-1305		NUT M8X1.25
24	2124-1509D1		CLIP D12/M8
25	124-00208D2		CLIP D14/M8
26	124-00208D3		CLIP D20/M8
29	120-00276		BOLT M8X1.25X12
30	2124-1353D8		CLIP D22/M12

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
