Каталог запасных частей к технике: Doosan SOLAR 255LC-V (DI EXP). ELECTRIC PARTS (5) - BATTERY

Тип техники

Марка

Модель

Схема

1

2

3

4

5

5

6

7

8

9

10

10

11

12

13

14

15

23

24

25

64

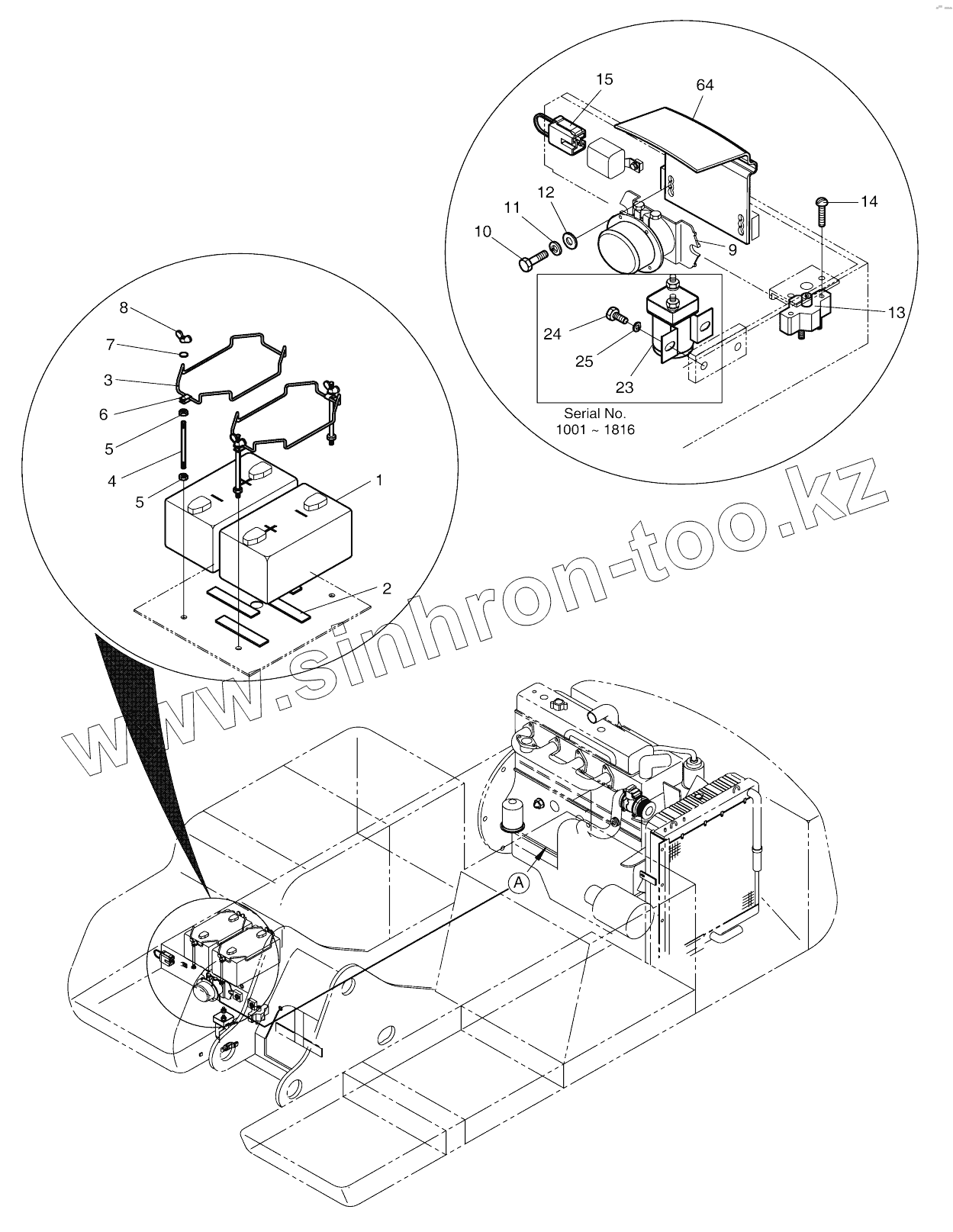

Позиция на иллюстрации	Заводской номер детали		Название детали
300619-00615B	300619-00615B		Electric assy, chassis
500-00138	500-00138		Electric parts
1	2506-1104		BATTERY
2	2161-1061		CUSHION
3	2514-1005		HOLDER;BATTERY
4	2120-1419		BOLT;STUD M10X1.5X210
5	S4012633		NUT M10X1.5
6	2124-1441		CLIP
7	S5010613		WASHER;PLAIN
8	S4540603		NUT;WING M10X1.5
9	2544-9024		RELAY;BATTERY 24V 100A
10	S0509053		BOLT M8X1.25X25
10	S0509253		Bolt
11	S5102503		WASHER;SPRING
12	S5010513		WASHER;PLAIN M8
13	2527-9004		BREAKER;CIRCUIT 60A
14	2120-1354		SCREW
15	2527-1023A		FUSE;LINK 27A
23	2544-1022		RELAY;STARTER
24	S0504453		BOLT M6X1.0X12
25	S5102303		WASHER;SPRING M6
64	110508-04839		Cover, relay

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
