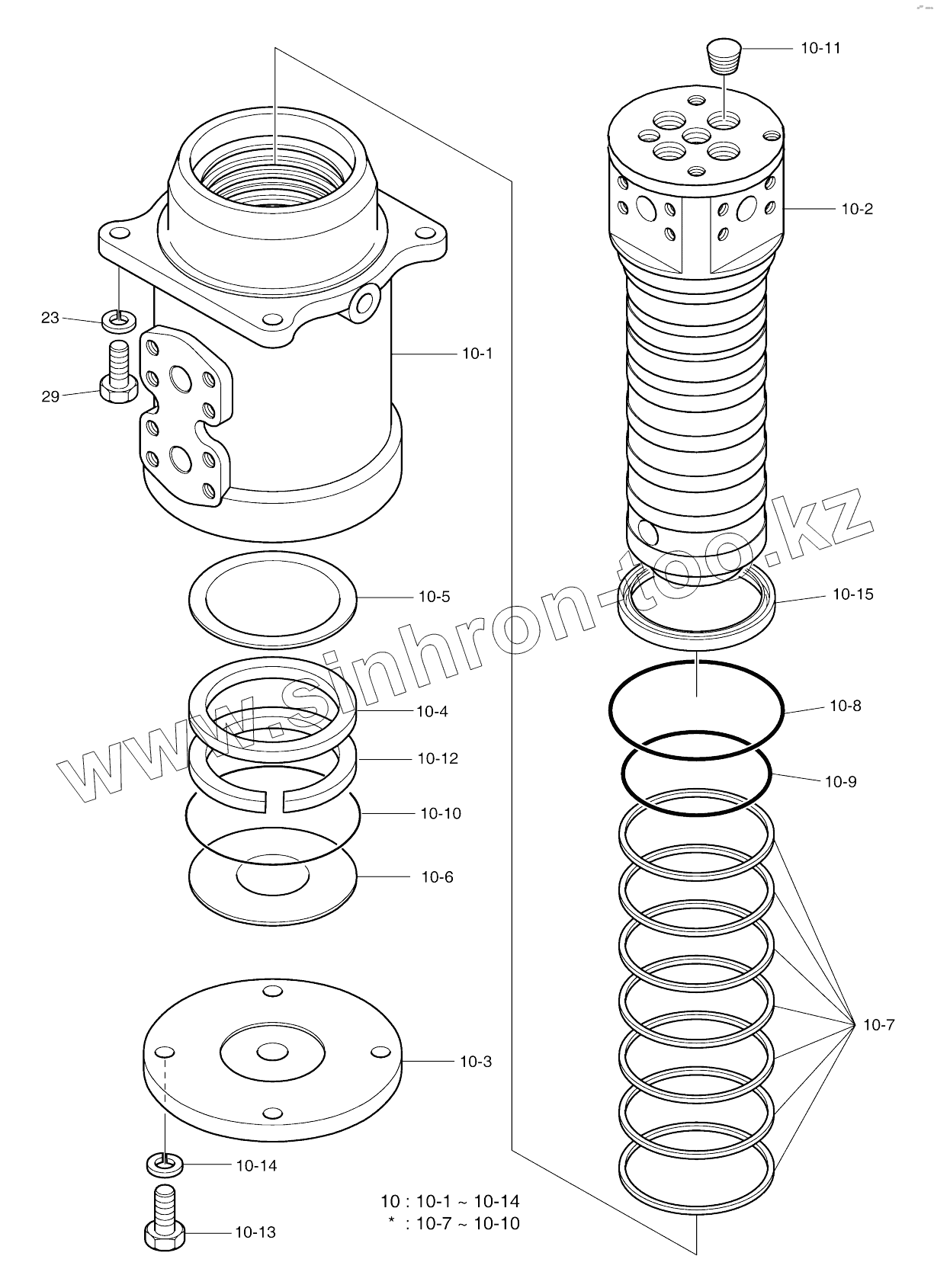

Каталог запасных частей к технике: Doosan SOLAR 255LC-V (DI EXP). CENTER JOINT (2067 - )

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
10
10-1
10-1
10-2
10-3
10-4
10-5
10-6
10-7
10-7
10-7
10-8
10-9
10-10
10-10
10-11
10-12
10-13
10-14
10-14
10-15
23
29
401107-00810A
Позиция на иллюстрации Заводской номер детали Название детали
604-00011A 604-00011A Track assy
10 400826-00013A Joint, center
10-1 BODY Body
10-2 2481-6007 SPINDLE
10-3 2482-6002 COVER
10-4 1.114-00241 Spacer
10-5 1.114-00014 Shim
10-6 1.114-00015 Shim
10-7 SEAL, SLIPPER Seal, slipper
10-8 O-RING O-ring
10-9 O-RING O-ring
10-10 O-RING O-ring
10-11 2181-1890D5 Plug
10-12 1.115-00051 Ring, retaining
10-13 S0515263 BOLT;HEX
10-14 S5102703 WASHER;SPRING M10
10-15 DUST Dust, seal
23 S5102703 WASHER;SPRING M10
29 S0515353 BOLT M12X1.75X35
401107-00810A 401107-00810A Seal kit, center joint
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
