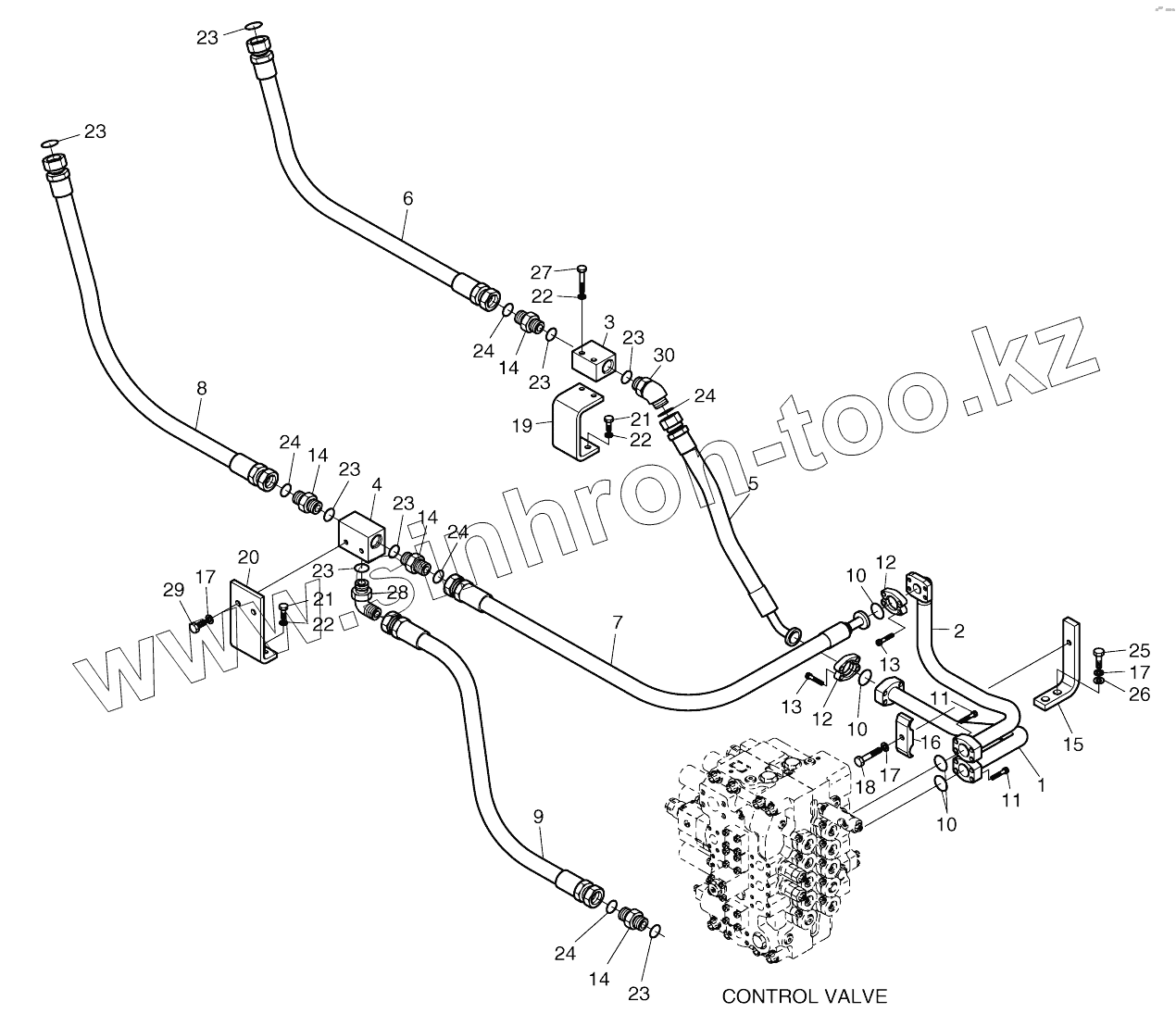

Каталог запасных частей к технике: Doosan SOLAR 255LC-V (DI EXP). BREAKER PIPING

Тип техники

Марка

Модель

Схема

400-01015A

1

2

3

4

5

6

7

8

9

10

10

10

11

11

12

12

13

13

14

14

14

14

15

16

17

17

17

18

19

20

20

21

21

22

22

22

23

23

23

23

23

23

24

24

24

24

24

25

26

27

28

29

30

Позиция на иллюстрации	Заводской номер детали		Название детали
400-01015A	400-01015A		Breaker piping
1	140-01231A		Pipe
2	140-01252A		Pipe
3	423-00044		Valve, block
4	2420-9633A		VALVE;SWITCH
5	DS2017035		Hose
6	DS2011328		Hose
7	DS2016015		Hose
8	DS2011329		Hose
9	DS2011334		Hose
10	2180-1026D19		O-RING
11	S2212466		BOLT;SOCKET M10X1.5X40
12	2181-9078		Flange
13	S2212266		BOLT;SOCKET M10X1.5X30
14	2181-4133D6		ADAPTER PFO1-UNF1 7/16
15	195-02060		Bracket
16	2124-1025D5		Clamp
17	S5102703		WASHER;SPRING M10
18	S0561053		BOLT M12X1.75X65
19	195-02058A		Bracket
20	195-02059A		Bracket
20	195-02059B		Bracket
21	S0512253		BOLT M10X1.5X30
22	S5102603		WASHER;SPRING M10
23	S8030161		O-RING
24	S8000291		O-RING
25	S0515453		Bolt
26	S5010713		WASHER;PLAIN
27	S0558853		BOLT M10X1.5X65
28	2181-2815D1		ELBOW
29	S0515253		BOLT M12X1.75X30
30	2181-2816D2		ELBOW

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
