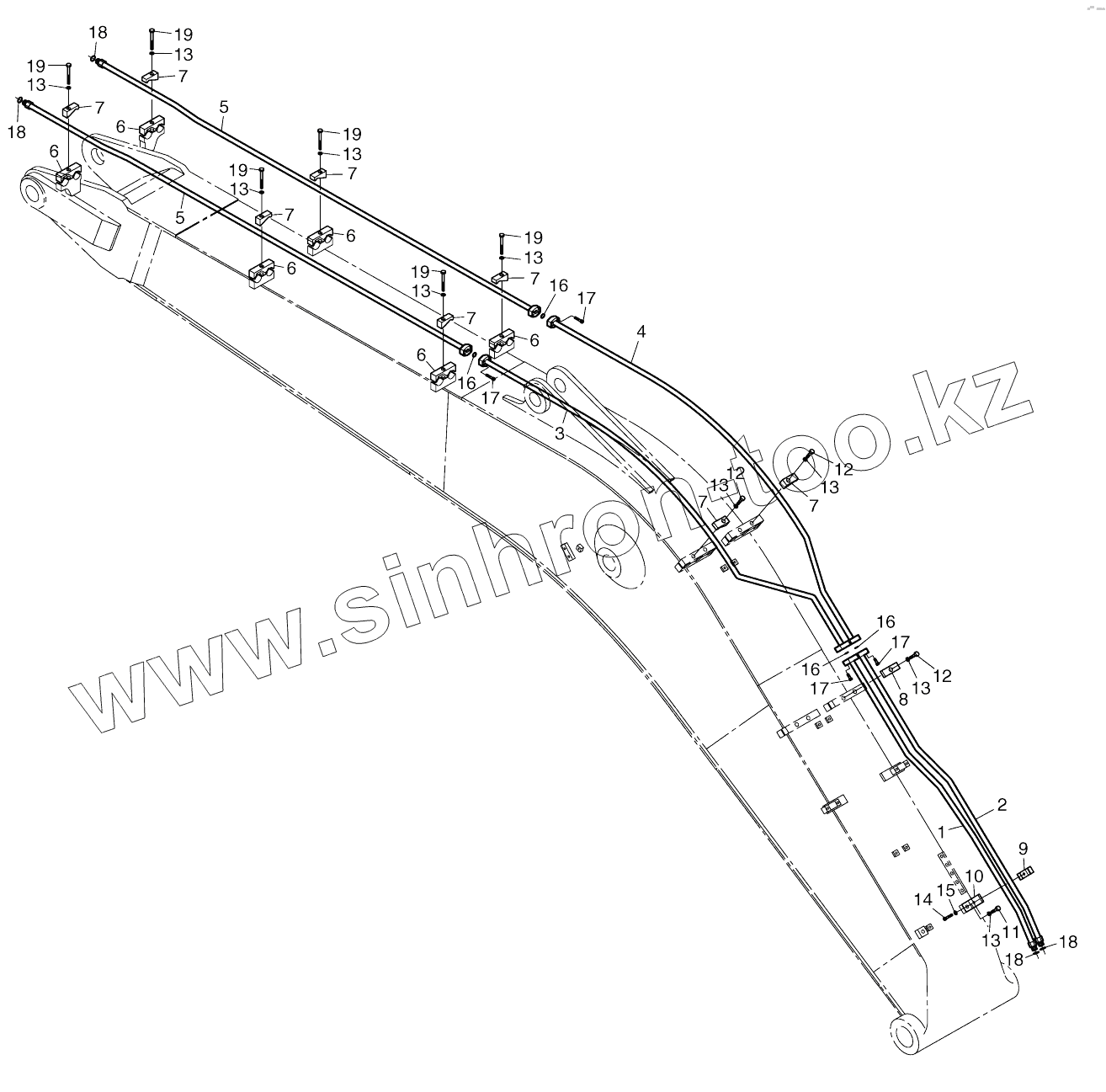

Каталог запасных частей к технике: Doosan SOLAR 255LC-V (DI EXP). BOOM PIPING - ROTATING

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
5
5
5
5
5
6
6
6
6
6
6
6
6
6
6
6
6
6
6
7
7
7
7
7
7
7
7
8
9
10
11
12
12
12
13
13
13
13
13
13
13
13
13
13
14
15
16
16
16
16
17
17
17
17
18
18
18
19
19
19
19
19
19
19
Позиция на иллюстрации Заводской номер детали Название детали
400-01125 400-01125 Boom piping-tilting
1 140-01332 Pipe, boom
2 140-01333 Pipe, boom
3 140-01186 Pipe, boom
4 140-01187 Pipe, boom
5 140-01188 Pipe
5 140-01188A Pipe, boom
6 124-00252 Clamp, pipe
6 124-00317 Clamp, pipe
7 124-00212 CLAMP
8 124-00211A CLAMP;PIPE
9 124-00201 CLAMP;PIPE
10 195-02241 Bracket
11 S0565166 BOLT M16X2.0X45
12 S0566066 BOLT M16X2.0X90
13 S5102903 WASHER;SPRING
14 S0558953 BOLT M10X1.5X70
15 S5102603 WASHER;SPRING M10
16 2180-1026D30 O-RING
17 S2209366 BOLT;SOCKET M8X1.25X35
18 S8030081 O-RING
19 S0566266 BOLT M16X2.0X100
