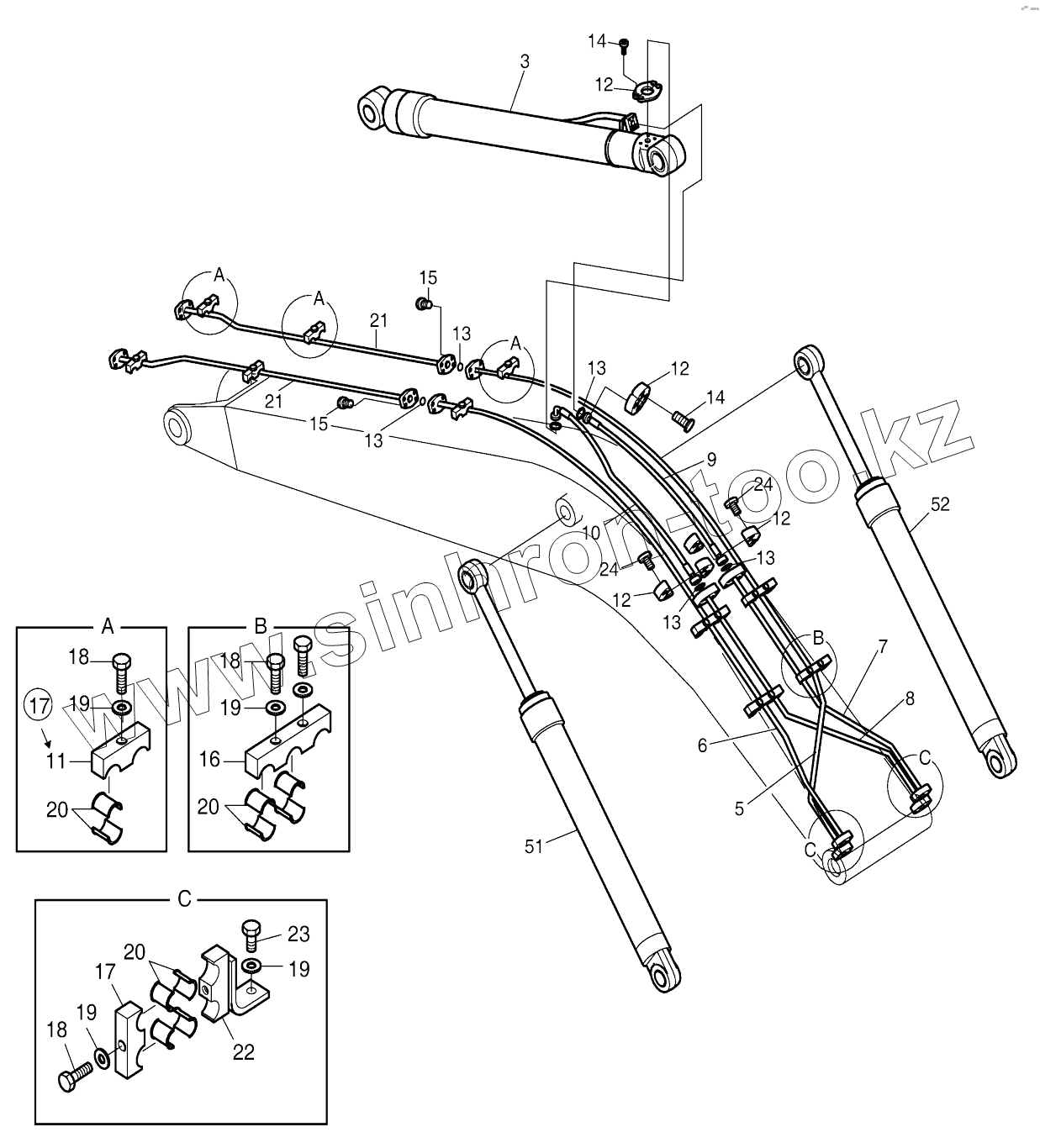

Каталог запасных частей к технике: Doosan SOLAR 255LC-V (DI EXP). BOOM PIPING - 5.3M
3
3
5
6
7
8
9
10
11
12
12
12
12
13
13
13
13
13
14
14
15
15
16
16
17
17
17
17
17
17
18
18
18
19
19
19
19
20
20
20
21
21
21
21
21
21
22
23
24
24
51
51
52
52
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 420212-06741 | 420212-06741 | Piping, boom | |
| 400-01067 | 400-01067 | Front piping | |
| 420212-10889A | 420212-10889A | Piping, boom | |
| 420212-10889 | 420212-10889 | Piping, boom | |
| 3 | 440-00044B | Cylinder, arm | |
| 3 | 400305-00472 | Cylinder, arm | |
| 5 | 140-01309 | Pipe | |
| 6 | 140-01310 | Pipe | |
| 7 | 140-01311 | Pipe | |
| 8 | 140-01312 | Pipe | |
| 9 | 2184-1081D158 | Hose | |
| 10 | 2184-1100D217 | Hose | |
| 11 | 124-00169 | Clamp, pipe | |
| 12 | 2181-9078 | Flange | |
| 13 | 2180-1026D19 | O-RING | |
| 14 | S2212266 | BOLT;SOCKET M10X1.5X30 | |
| 15 | S2212566 | BOLT;SOCKET M10X1.5X45 | |
| 16 | 124-00005 | Clamp, pipe | |
| 16 | 124-00168 | Clamp, pipe | |
| 17 | 124-00006 | Clamp, pipe | |
| 17 | 124-00006 | Clamp, pipe | |
| 18 | S0565666 | Bolt | |
| 19 | S5102903 | WASHER;SPRING | |
| 20 | 161-00102 | RUBBER | |
| 21 | 140-00516 | Pipe | |
| 21 | 140-01665 | Pipe | |
| 22 | 195-02101A | Bracket | |
| 23 | S0521366 | BOLT M16X2.0X35 | |
| 24 | S2212466 | BOLT;SOCKET M10X1.5X40 | |
| 51 | 440-00042E | Cylinder, boom | |
| 51 | 400309-00359 | Cylinder, boom | |
| 52 | 440-00043E | Cylinder, boom | |
| 52 | 400309-00360 | Cylinder, boom |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
