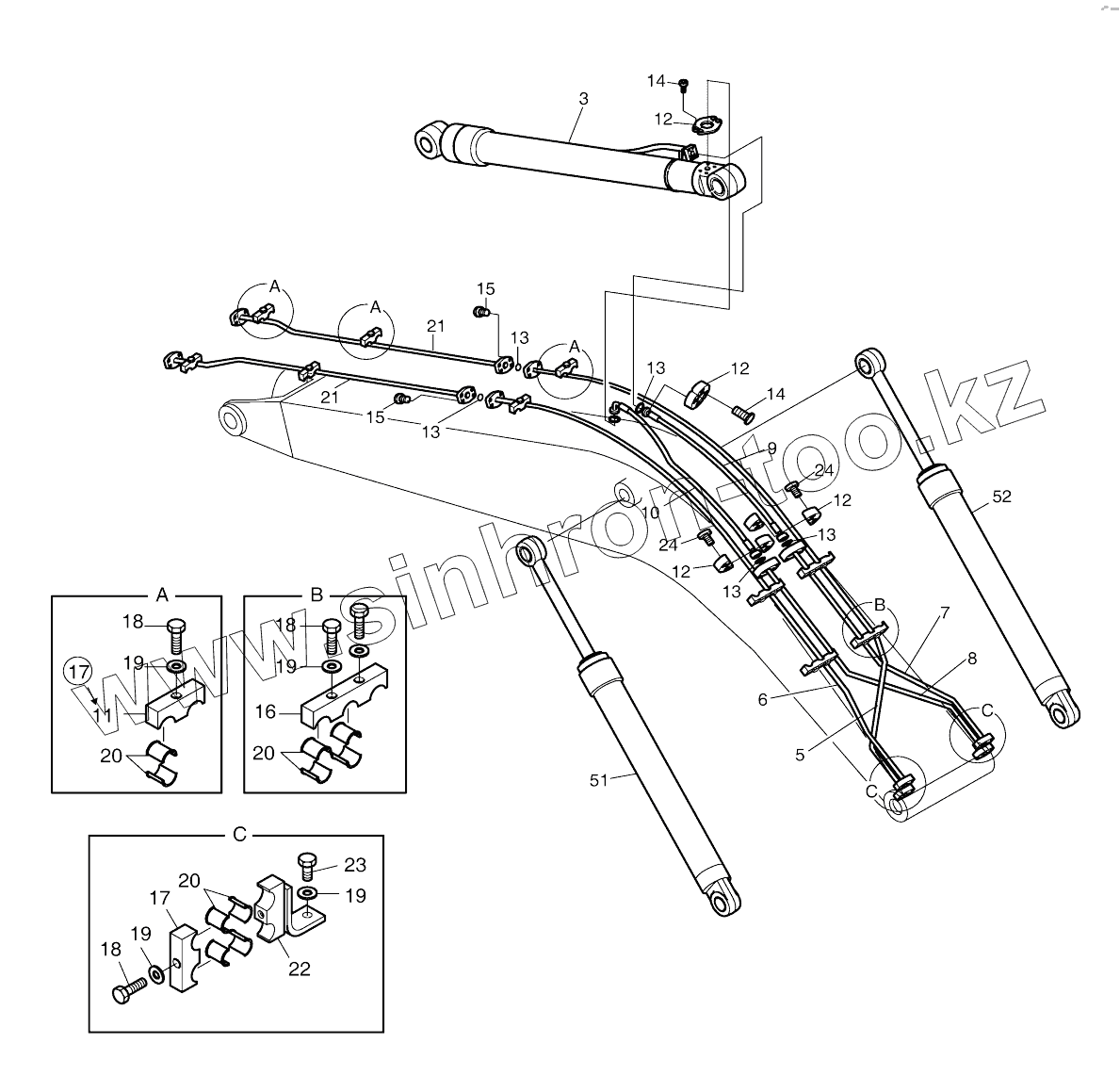

Каталог запасных частей к технике: Doosan SOLAR 255LC-V (DI EXP). BOOM PIPING

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
420212-06738
400-00952
3
3
5
6
7
8
9
10
11
12
12
12
12
13
13
13
13
13
14
14
15
15
16
16
17
17
17
17
18
18
18
19
19
19
19
20
20
20
21
21
21
21
22
23
24
24
51
51
52
52
Позиция на иллюстрации Заводской номер детали Название детали
420212-06738 420212-06738 Piping, boom
400-00952 400-00952 Front piping
3 440-00044B Cylinder, arm
3 400305-00472 Cylinder, arm
5 140-01199A Pipe
6 140-01200A Pipe
7 140-01201A Pipe
8 140-01202A Pipe
9 2184-1081D146 Hose
10 2184-1100D251 Hose
11 124-00169 Clamp, pipe
12 2181-9078 Flange
13 2180-1026D19 O-RING
14 S2212266 BOLT;SOCKET M10X1.5X30
15 S2212566 BOLT;SOCKET M10X1.5X45
16 124-00005 Clamp, pipe
16 124-00168 Clamp, pipe
17 124-00006 Clamp, pipe
17 124-00006 Clamp, pipe
18 S0565666 Bolt
19 S5102903 WASHER;SPRING
20 161-00102 RUBBER
21 140-00110 Pipe
21 140-01664 Pipe
22 195-02101A Bracket
23 S0521366 BOLT M16X2.0X35
24 S2212466 BOLT;SOCKET M10X1.5X40
51 440-00042E Cylinder, boom
51 400309-00359 Cylinder, boom
52 440-00043E Cylinder, boom
52 400309-00360 Cylinder, boom
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
