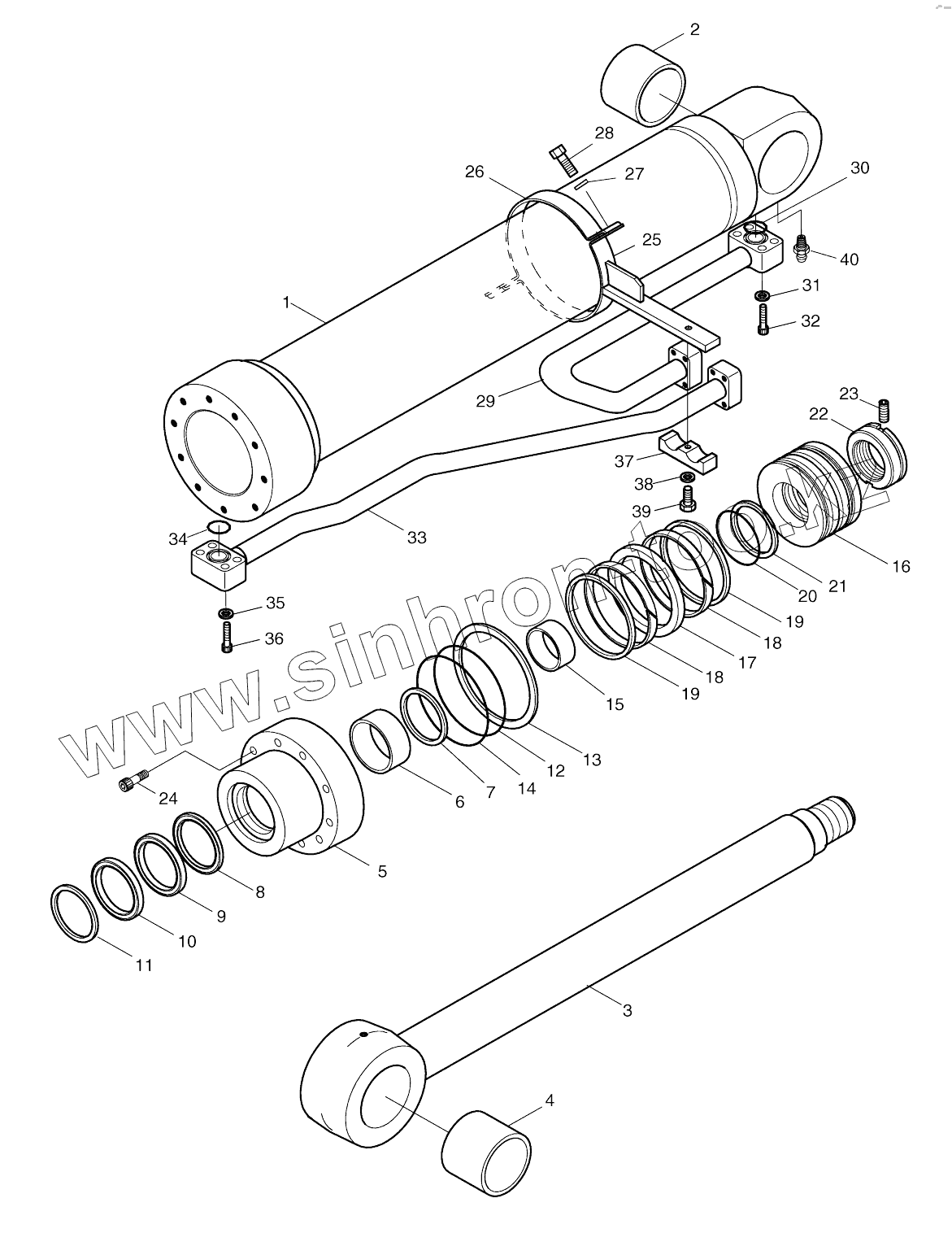

Каталог запасных частей к технике: Doosan SOLAR 255LC-V (DI EXP). BOOM CYLINDER (RH)

Тип техники

Марка

Модель

Схема

400309-00360

440-00042BKT

440-00043E

1

2

3

4

5

5

6

7

8

9

10

11

12

13

14

15

16

17

18

18

19

19

20

21

22

23

24

25

26

27

28

29

30

31

32

33

34

35

36

37

38

39

40

Позиция на иллюстрации	Заводской номер детали		Название детали
400309-00360	400309-00360		Cylinder, boom
440-00042BKT	440-00042BKT		Seal kit
440-00043E	440-00043E		Cylinder, boom
1	53B576-1		Tube assy
2	00B168-0		Bush
3	53B577-1		Rod assy
4	00B123-0		Bush
5	53B578-1		Cover, rod
5	621-00826A		Cover, rod
6	E8412281		BUSH;DU
7	00M313-0		RING;RETAINING
8	E5500300		SEAL;BUFFER
9	E5303200		PACKING;U
10	E6020300		WIPER;DUST
11	00M315-0		RING;RETAINING
12	E6311661		O-RING
13	53D317-0		Ring, back up
14	E6311701		O-ring
15	53U559-0		Ring, cushion
16	53B579-0		Piston
17	E5130300		Seal, slipper
18	00Z107-0		Ring, wear
19	00R100-0		Ring, slyd
20	E6311341		O-RING
21	53U252-0		RING;BACK UP
22	53U374-1		NUT;PISTON
23	E1330544		SCREW
24	E0502139		BOLT;SOCKET
25	53B583-0		Pipe band assy
26	03B753-0		Band, pipe
27	E3110102		WASHER;SPRING
28	E0020673		BOLT;HEX.
29	53B600-0		Pipe assy-h
30	E6300761		O-ring
31	E3110112		WASHER;SPRING
32	E0501546		Bolt, socket
33	53B581-0		Pipe assy-r
34	E6300621		O-RING
35	E3110102		WASHER;SPRING
36	E0501236		BOLT;SOCKET
37	00C257-0		Clamp, pipe
38	E3110112		WASHER;SPRING
39	E0021023		Bolt, hex
40	E8841022		NIPPLE;GREASE
