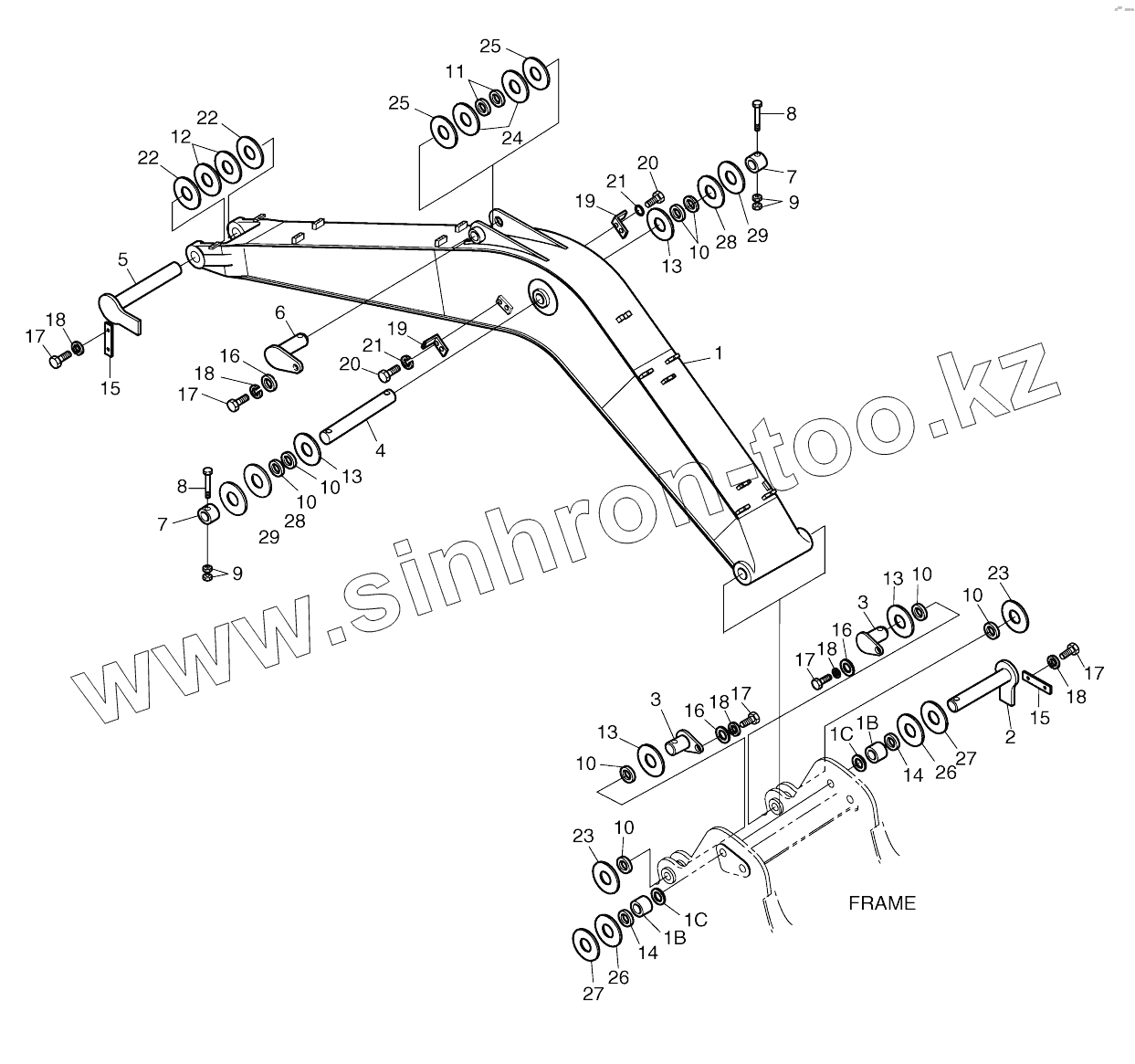

Каталог запасных частей к технике: Doosan SOLAR 255LC-V (DI EXP). BOOM - 5.3M
701-00469
1
1
1
1B
1B
1C
1C
2
3
3
4
5
5
6
6
7
7
8
8
9
9
10
10
10
10
10
10
10
11
12
13
13
13
13
14
14
15
15
16
16
16
17
17
17
17
17
18
18
18
18
18
19
19
20
20
21
21
22
22
23
23
23
23
24
25
25
26
26
27
27
28
28
29
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 701-00469 | 701-00469 | Boom assy | |
| 1 | 701-00470 | Boom, mach | |
| 1 | 701-00470A | Boom, mach. | |
| 1 | 701-00470B | Boom, mach. | |
| 1B | 110-00176 | Bushing | |
| 1C | 2180-1106BD14 | SEAL;DUST | |
| 2 | 123-00033 | Pin | |
| 3 | 123-00035 | Pin | |
| 4 | 123-00044 | Pin | |
| 5 | 2123-2185E | Pin | |
| 5 | 2123-2185G | Pin | |
| 6 | 2123-2187C | Pin | |
| 6 | 2123-2187E | Pin | |
| 7 | 2116-1527A | Stopper | |
| 8 | S0571866 | Bolt | |
| 9 | S4013133 | Nut | |
| 10 | 2180-1106BD6 | Seal, dust | |
| 11 | 2180-1106BD24 | SEAL;DUST | |
| 12 | 114-00001D5 | Shim | |
| 13 | 2114-1059D168 | Shim | |
| 14 | 2180-1106BD14 | SEAL;DUST | |
| 15 | 2116-1514A | PLATE;STOPPER | |
| 16 | 2116-1060D6 | STOPPER | |
| 17 | S0521366 | BOLT M16X2.0X35 | |
| 18 | S5102903 | WASHER;SPRING | |
| 19 | 2195-2394B | BRACKET | |
| 20 | S0515053 | BOLT M12X1.75X25 | |
| 21 | S5102703 | WASHER;SPRING M10 | |
| 22 | 114-00001D6 | Shim | |
| 23 | 2114-1059D169 | Shim | |
| 23 | 2114-1059D169 | Shim | |
| 24 | 2114-1059D63 | SHIM | |
| 25 | 2114-1059D118 | Shim | |
| 26 | 114-00001D11 | Shim | |
| 27 | 114-00001D12 | Shim | |
| 28 | 2114-1059D257 | Shim | |
| 29 | 2114-1059D258 | Shim |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
