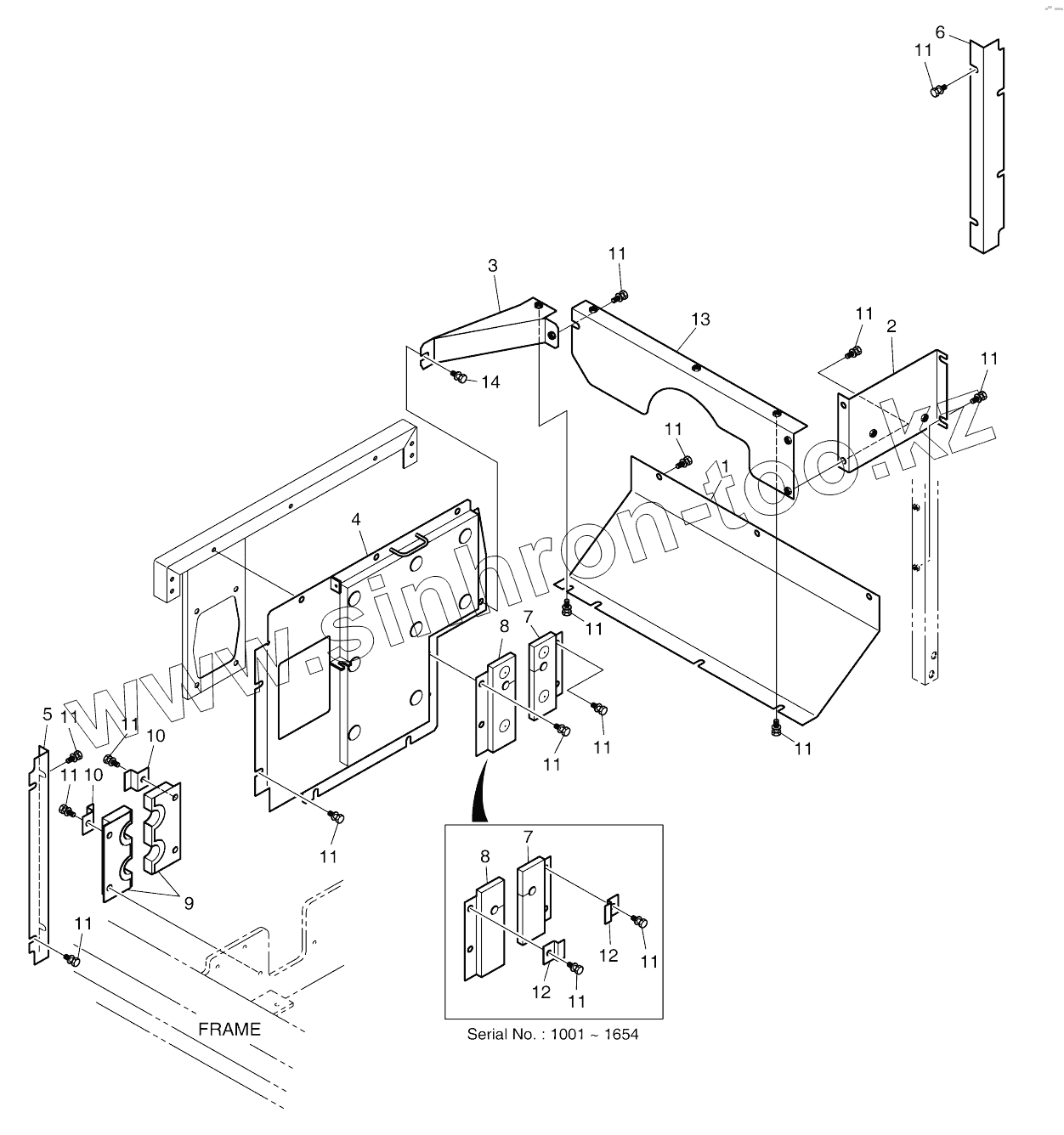

Каталог запасных частей к технике: Doosan SOLAR 255LC-V (DI EXP). BAFFLE

Тип техники

Марка

Модель

Схема

1

2

3

4

4

5

5

6

7

7

7

7

7

7

8

8

8

9

9

10

10

11

11

11

11

11

11

11

11

11

11

11

11

11

11

11

11

12

12

13

Позиция на иллюстрации	Заводской номер детали		Название детали
621-02092E	621-02092E		Baffle assy
1	621-02079A		Cover
2	621-02080A		Cover
3	621-02081A		Cover
4	621-02082A		Cover
4	621-02082B		Cover
5	621-01537		Cover
5	621-01537A		Cover
6	621-01538A		Cover
7	621-02084C		Cover
7	621-02084B		Cover
7	621-02084A		Cover
8	621-02085A		Cover
8	621-02085B		Cover
8	621-02085C		Cover
9	621-01571A		Cover
9	621-01571B		Cover
10	621-01572		Plate
11	2120-2196D6		Bolt
12	621-01611		Plate, stopper
13	621-02087B		Cover
14	2120-2196D9		BOLT;SET M12X1.75X25
