Каталог запасных частей к технике: Doosan SOLAR 255LC-V (DI EXP). ARM PIPING ROTATION

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
2
3
4
4
4
5
5
6
6
7
7
8
8
8
8
8
8
9
9
9
10
10
10
11
11
11
11
11
11
11
11
11
11
11
11
11
12
12
12
12
12
12
12
12
12
13
13
13
13
13
13
13
13
13
13
14
14
14
14
14
14
14
14
14
14
14
14
14
14
14
15
15
16
16

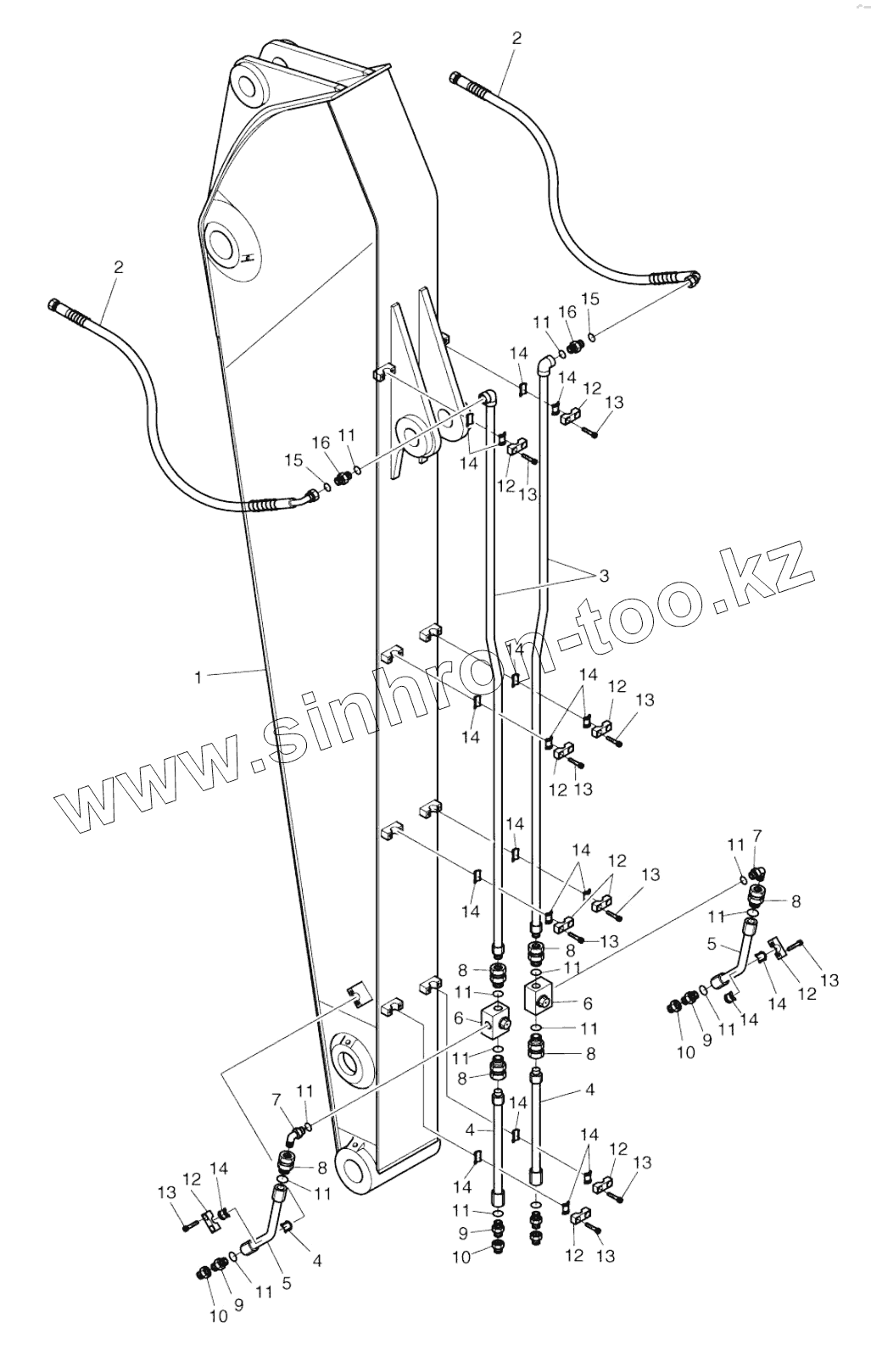

Позиция на иллюстрации Заводской номер детали Название детали
400-00750A 400-00750A Arm piping-rotating
1 701-00424A Arm, weldment
2 DS2013358 Hose
3 140-01175 Pipe, arm
4 140-01115A PIPE;TILTING
5 193-00625A PIPE;ROTATING
6 420-00277 VALVE;SWITCH
7 2181-1702D2 ELBOW
8 111-00031D1 ADAPTER;UNION
9 2181-1126D6 ADAPTER
10 2181-2820D3 PLUG
11 S8000181 O-RING
12 124-00255 Clamp
13 S2212066 BOLT;SOCKET M10X1.5X25
14 161-00313 RUBBER
15 S8030081 O-RING
16 2181-4133D3 ADAPTER
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
