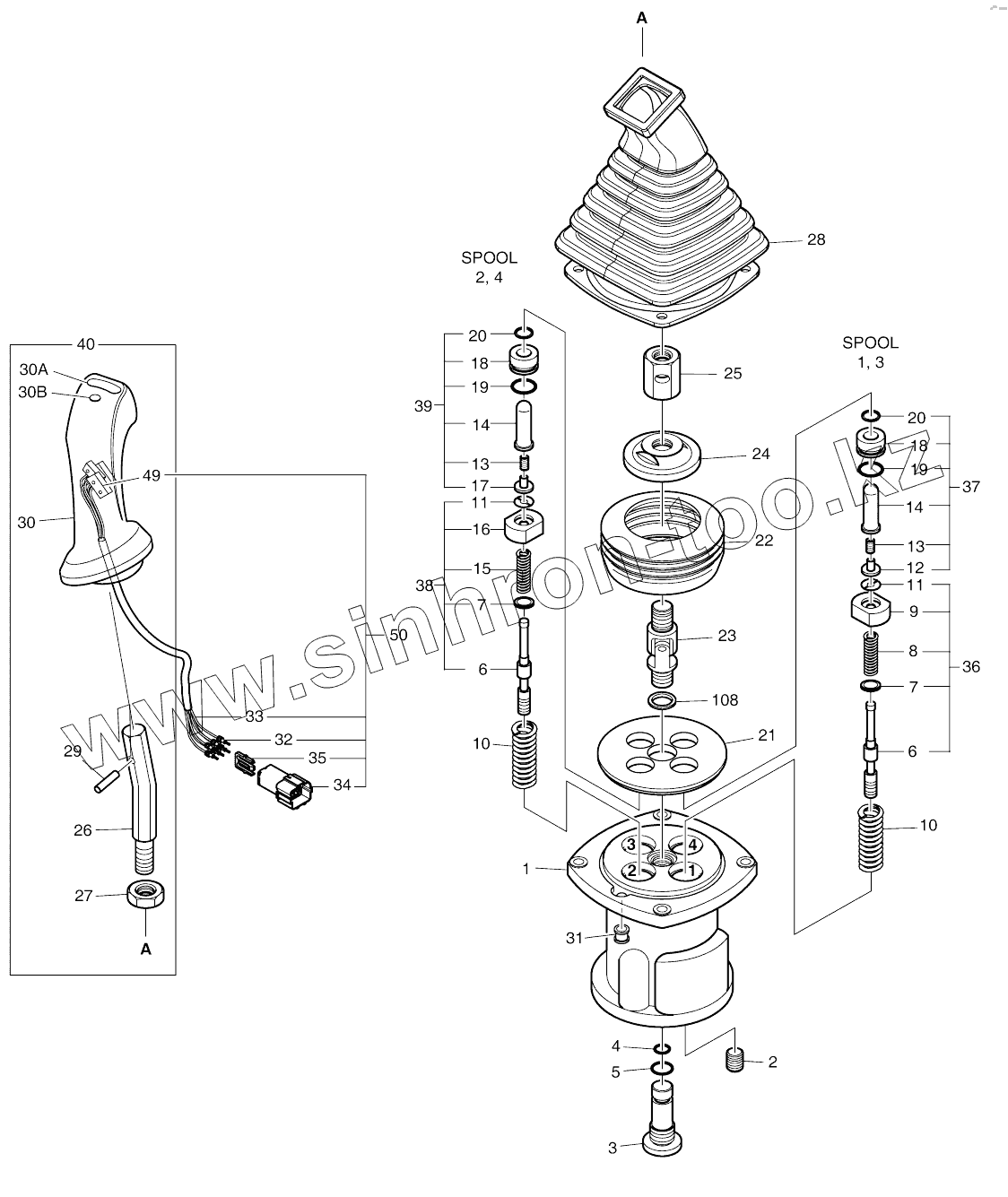

Каталог запасных частей к технике: Doosan SOLAR 210W-V. REMOTE CONTROL VALVE-3

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
30
35
34
33
32
31
30B
30A
30A
36
30
29
28
27
26
25
24
24
36
37
37
37
38
38
39
39
39
40
40
40
49
50
108
11
11
1
1
2
2
3
3
4
4
5
6
6
7
7
8
9
10
10
12
13
13
14
14
15
16
17
18
18
19
19
20
20
21
21
22
22
23
24
Позиция на иллюстрации Заводской номер детали Название детали
30 1.172-00017 HANDLE ASS'Y
35 SWP6P HOLDER;REAR
34 SWP6PT HOUSING
33 WIRE Wire, seal
32 TERMINAL Terminal
31 JA1G1003 BUSHING
30B 1.161-00017 CAP;ROUND
30A 1.161-00021 CAP;PEANUT
30A 1.161-00016 CAP;PEANUT
36 JA0D3009 SPOOL KIT(1.3PORT)
30 1.172-00004 HANDLE ASS'Y
29 SP0528 PIN;SPRING
28 JA1D2002 BOOT
27 HNM14 NUT;HEX.
26 JA1D2001 BAR;HANDLE
25 J95C1014 NUT;HEX.
24 400901-00076 Plate, swash
24 K9001129A Plate, swash
36 410207-00527 Spool kit
37 JA0D3010 PLUG KIT (1.3PORT)
37 430221-00922 Plug kit
37 430221-01047 Plug kit
38 JA0D3011 SPOOL KIT(2.4PORT)
38 410207-00528 Spool kit
39 JA0D3012 PLUG KIT (2.4PORT)
39 430221-00923 Plug kit
39 430221-01048 Plug kit
40 JA1G2001 HANDLE KIT
40 110925-00367 Handle kit, l.h
40 110925-00368 Handle kit, r.h
49 SWITCH Switch
50 K9001002 SWITCH ASS'Y
108 110951-01142 Spacer
11 JA0D3003 STOPPER
410113-00149 410113-00149 Valve assy, joystick, lh
410113-00149A 410113-00149A Valve assy, joystick, lh
420-00345A 420-00345A REMOTE CONTROL VALVE(R.H)
410113-00150 410113-00150 Valve assy, joystick, rh
410113-00150A 410113-00150A Valve assy, joystick, rh
1 JA1G1001 CASE
2 WPT18 PLUG
3 J95C1002 PLUG
4 P0010A O-RING
5 P0014 O-RING
6 J95C1003 SPOOL
7 J95C1004 SHIM
8 JA0D3001 SPRING(1.3)
9 JA0D3002 SEAT;SPRING(1.3)
10 J95C1007 SPRING
420-00344A 420-00344A REMOTE CONTROL VALVE(L.H)
12 J97A5011 STOPPER(1.3)
13 JA0D3004 SPRING
14 ROD Rod, push
15 JA0D3006 SPRING(2.4)
16 JA0D3007 SEAT;SPRING(2.4)
17 J97A5012 STOPPER(2.4)
18 PLUG Plug
19 P0020 O-RING
20 RSY12 SEAL;ROD
21 JA1G1002 PLATE
21 250201-02097 Plate
22 J97A5018 BOOT
22 K9001128 Boot
23 J95C1012 JOINT ASS'Y
24 JA1G1004 PLATE;SWASH
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
