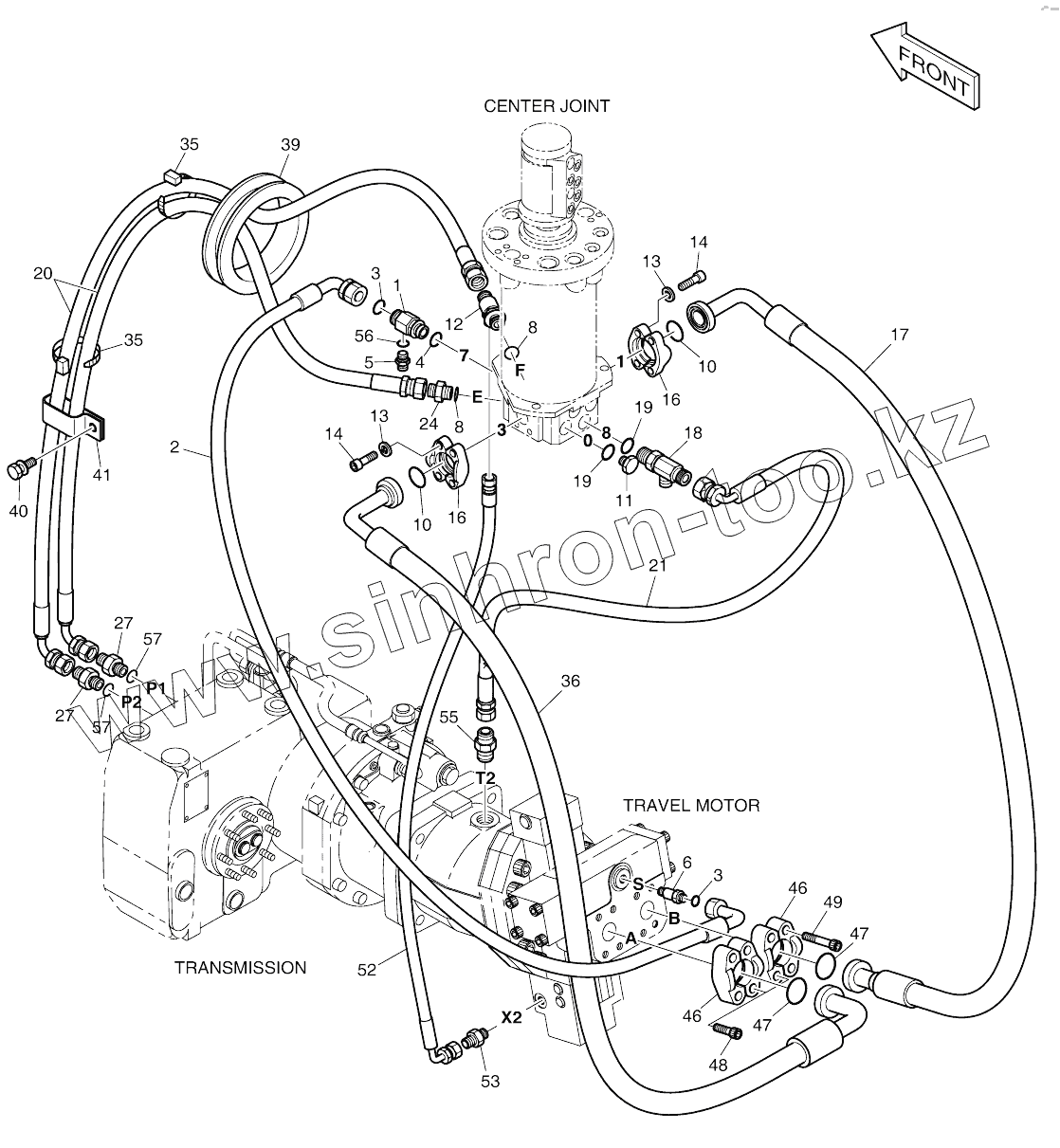

Каталог запасных частей к технике: Doosan SOLAR 210W-V. PROPELLING PIPING (2132-)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
3
4
5
6
8
8
10
10
11
12
13
13
14
14
16
16
17
18
19
19
20
21
24
27
27
35
35
36
39
40
41
46
46
47
47
48
49
52
53
55
56
57
57
Позиция на иллюстрации Заводской номер детали Название детали
420212-11479 420212-11479 Piping, propelling
400-01260B 400-01260B Propelling piping
1 181-00139 Tee
2 2184-1198D78 Hose
3 S8030161 O-RING
4 S8000231 O-RING
5 2181-1126D14 ADAPTER;S PFO-PF1/4
6 DS2495003 Adapter
8 S8000141 O-RING
10 2180-1026D19 O-RING
11 2181-1950D7 PLUG PF1/2
12 2181-1951D6 TEE
13 S5110703 Washer
14 S2215466 BOLT;SOCKET
16 2181-9081 FLANGE;SPLIT
17 DS2040586 Hose
18 2181-1951D13 Tee
19 S8000181 O-RING
20 2184-1036D181 Hose
21 DS2055944 Hose
24 2181-1126D7 ADAPTER PFO3/8-PF3/8
27 2181-1126D56 Adapter
35 2124-1084D3 Clip, band
36 DS2045469 Hose
39 2160-1322D1 RUBBER;BUSHING
40 120-00276 BOLT M8X1.25X12
41 124-00209D1 CLIP 2-D20/M8
46 2181-9086 Flange
47 2180-1026D23 O-ring
48 S2218566 Bolt
49 S2220266 Bolt, socket
52 2184-1046D206 HOSE PF1/4-550L
53 DS2479002 Adapter
55 DS2479005 Adapter
56 S8000111 O-RING
57 DS2851075 O-ring
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
