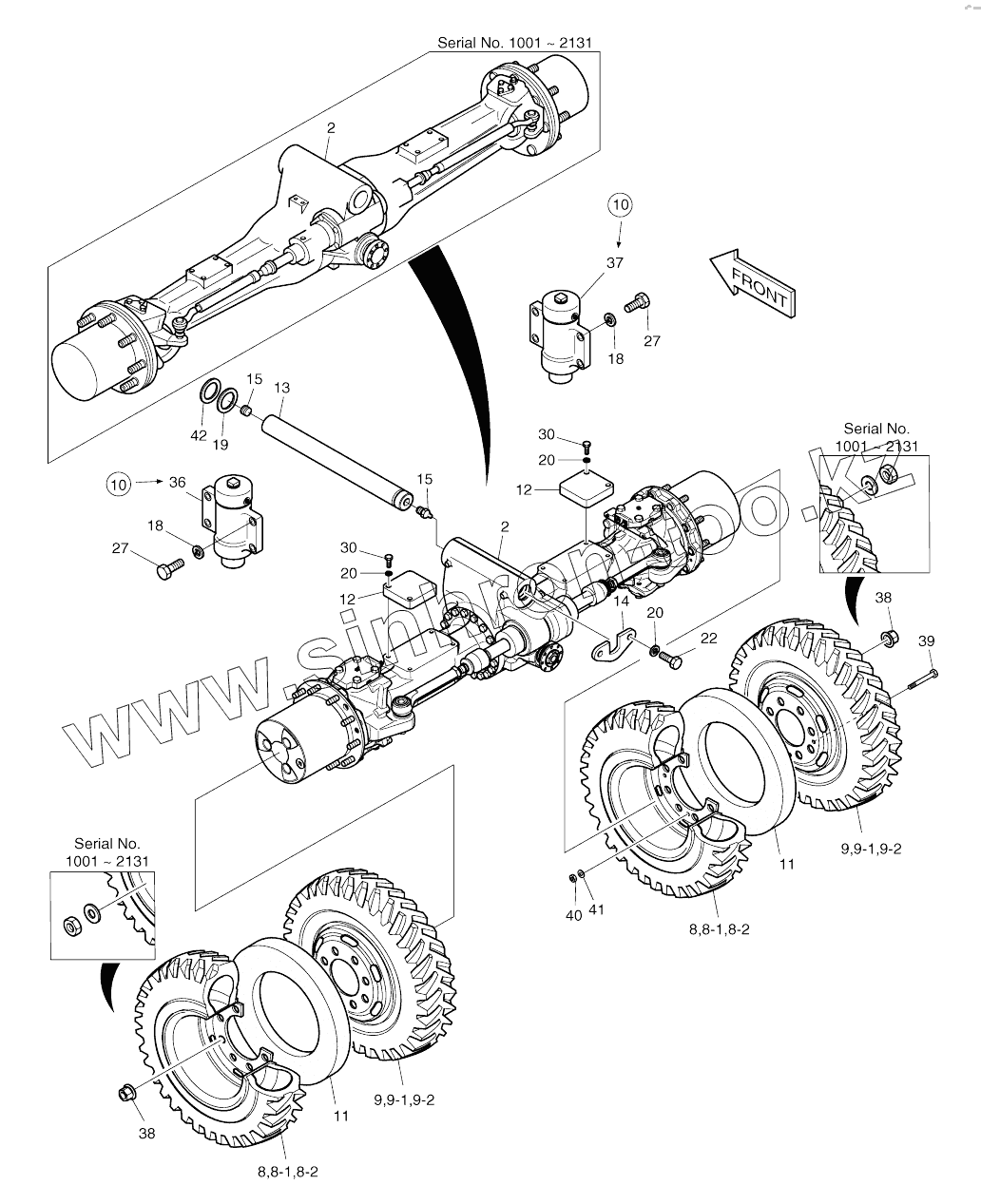

Каталог запасных частей к технике: Doosan SOLAR 210W-V. POWER TRAIN (1)-FRONT AXLE

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
30
30
15
15
18
18
18
18
19
20
20
20
20
20
20
22
22
27
27
27
27
30
30
30
30
14
36
36
36
37
37
37
38
38
38
38
39
40
41
42
9-1
9-1
2
2
2
2
2
2
8
8
8
8
8-1
8-1
8-2
8-2
8-2
8-2
9
9
9
9
9-2
9-2
9-2
9-2
10
10
11
11
11
11
11
11
11
11
12
12
12
12
13
13
Позиция на иллюстрации Заводской номер детали Название детали
30 S0565566 BOLT M16X2.0X65
15 S6710042 NIPPLE;GREASE(PT1/8)
18 S5103301 Washer, spring
18 S5103303 Washer
19 2114-1880 Shim
20 S5102901 WASHER;SPRING
20 S5102903 WASHER;SPRING
22 S0521351 Bolt
22 S0521356 BOLT M16X2.0X35
27 S0574961 Bolt
27 S0574966 Bolt
30 S0565361 BOLT M16X2.0X55
30 S0565561 BOLT M16X2.0X65
14 191-00224 Plate, lock
36 440-00463 Cylinder, chock
36 440-00463A Cylinder, chock
36 400327-00026 Cylinder, chocking
37 440-00464 Cylinder, chock
37 440-00464A Cylinder, chock
37 400327-00027 Cylinder, chocking
38 K1002433 Nut, wheel
38 120312-00427 Nut, wheel
39 S0516066 Bolt
40 S4012733 NUT M12
41 4114-1792A Washer
42 K1041389 Shim
9-1 2276-9005A Tire
200-00010J 200-00010J Power train
130809-00022 130809-00022 Powertrain assy
2 2211-9421A Axle, front
2 K1006946 Axle, front
2 190102-00012 Axle, front
8 2276-9015C Tyre and wheel
8 K1029615 Tire and wheel
8-1 2276-9005A Tire
8-2 2278-9007A Rim
8-2 K1029617 Rim
9 2276-9014C Tyre and wheel
9 K1029616 Tire and wheel
200-00010A 200-00010A Power train
9-2 2278-9007A Rim
9-2 K1029617 Rim
10 2440-9186B Cylinder, chock
11 161-00168D2 Rubber, spacer
11 DS7003002 Rubber, spacer
11 DS7004002 Rubber, spacer
11 161-00616E Spacer, rubber
12 621-00797 Pad, chock
12 621-00797A Pad, chock
13 123-00111 Pin
13 120501-01247 Pin
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
