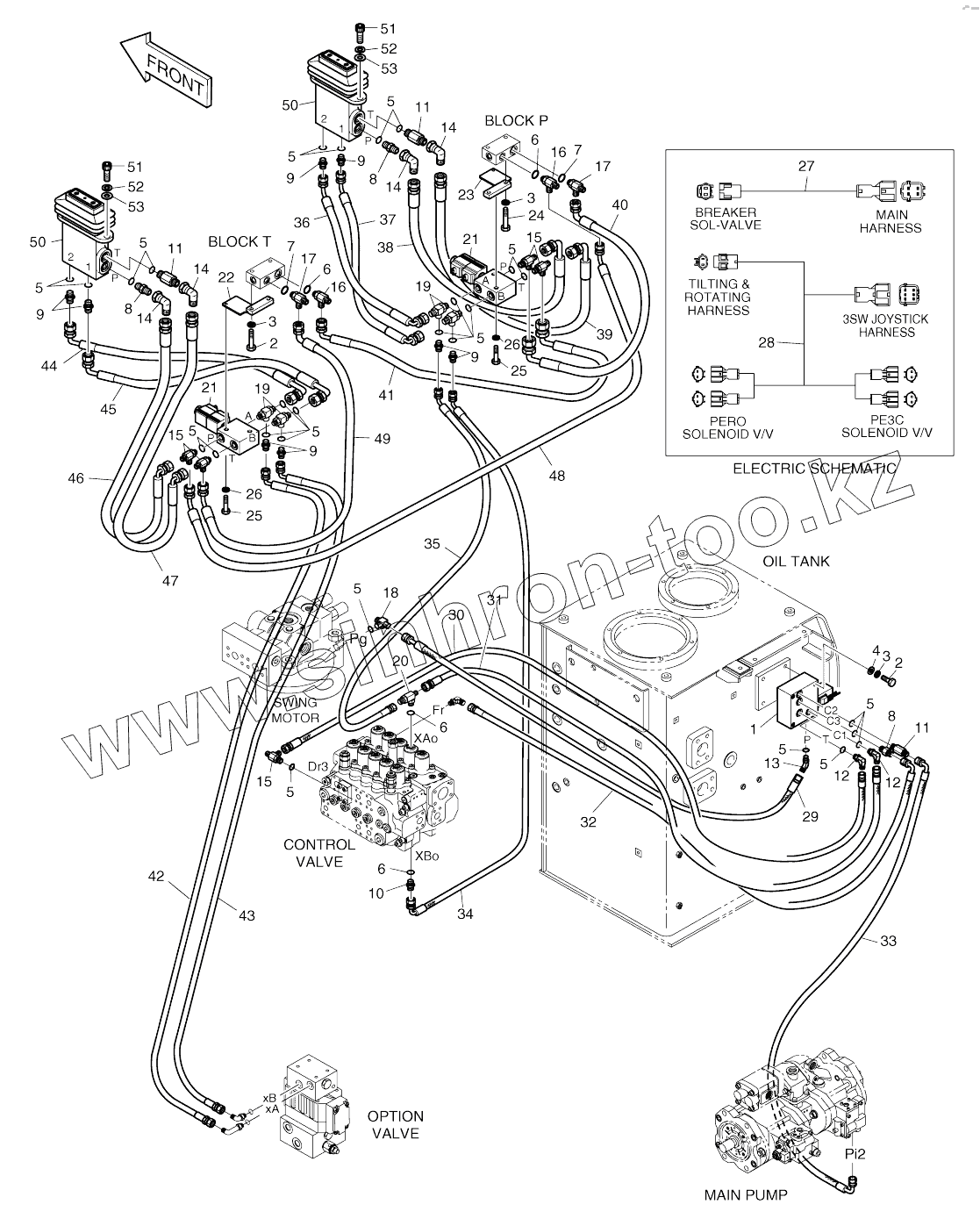

Каталог запасных частей к технике: Doosan SOLAR 210W-V. PILOT PIPING-PE3C AND PERO

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
K1005281F1
1
2
2
3
3
3
4
5
5
5
5
5
5
5
5
5
5
5
5
5
6
6
6
6
7
7
8
8
8
9
9
9
9
9
10
11
11
11
12
12
13
14
14
14
14
15
15
15
16
16
17
17
18
19
19
20
21
21
22
23
24
25
25
26
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
50
51
51
52
52
53
53
Позиция на иллюстрации Заводской номер детали Название детали
K1005281F1 K1005281F1 Pilot piping-pe3c/pero
1 420-00340B VALVE;PACKAGE
2 S0558953 BOLT M10X1.5X70
3 S5102603 WASHER;SPRING M10
4 S5010613 WASHER;PLAIN
5 S8000111 O-RING
6 S8000141 O-RING
7 S8000181 O-RING
8 2181-1126D14 ADAPTER;S PFO-PF1/4
9 2181-1126D39 Adapter
10 2181-1126D7 ADAPTER PFO3/8-PF3/8
11 2181-1126D34 ADAPTER PFO1/4-PF1/4
12 2181-1702D4 ELBOW
13 2181-2419D1 Elbow
14 181-00709 Elbow
15 2181-1951D1 TEE PFO1/4-2PF1/4
16 2181-1951D6 TEE
17 2181-1951D19 TEE PFO1/2XPF1/2XPF1/4
18 2181-2281D1 TEE
19 K1002694 Tee, shuttle
20 K1004103 Tee, shuttle
21 K1002677 Valve, solenoid
22 K1004284 Bracket
23 K1004104 Bracket
24 S0559063 Bolt
25 S0556266 Bolt
26 S5102503 WASHER;SPRING
27 530-00330 Harness, breaker
28 K1000408 Harness
29 2184-1045D196 Hose
30 2184-1045D157 Hose
31 2184-1045D157 Hose
32 2184-1046D108 HOSE PF1/4-1300L
33 2184-1061D277 HOSE PF1/4-1200L
34 DS2055277 Hose
35 DS2055604 Hose
36 DS2059482 Hose
37 DS2059482 Hose
38 DS2055586 Hose
39 DS2055586 Hose
40 DS2059483 Hose
41 DS2059484 Hose
42 DS2055277 Hose
43 DS2055277 Hose
44 DS2059485 Hose
45 DS2059485 Hose
46 DS2055592 Hose
47 DS2055592 Hose
48 DS2059486 Hose
49 DS2059487 Hose
50 420-00347 VALVE;PEDAL
51 S2212266 BOLT;SOCKET M10X1.5X30
52 S5110601 WASHER;SPRING
53 S5010613 WASHER;PLAIN
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
