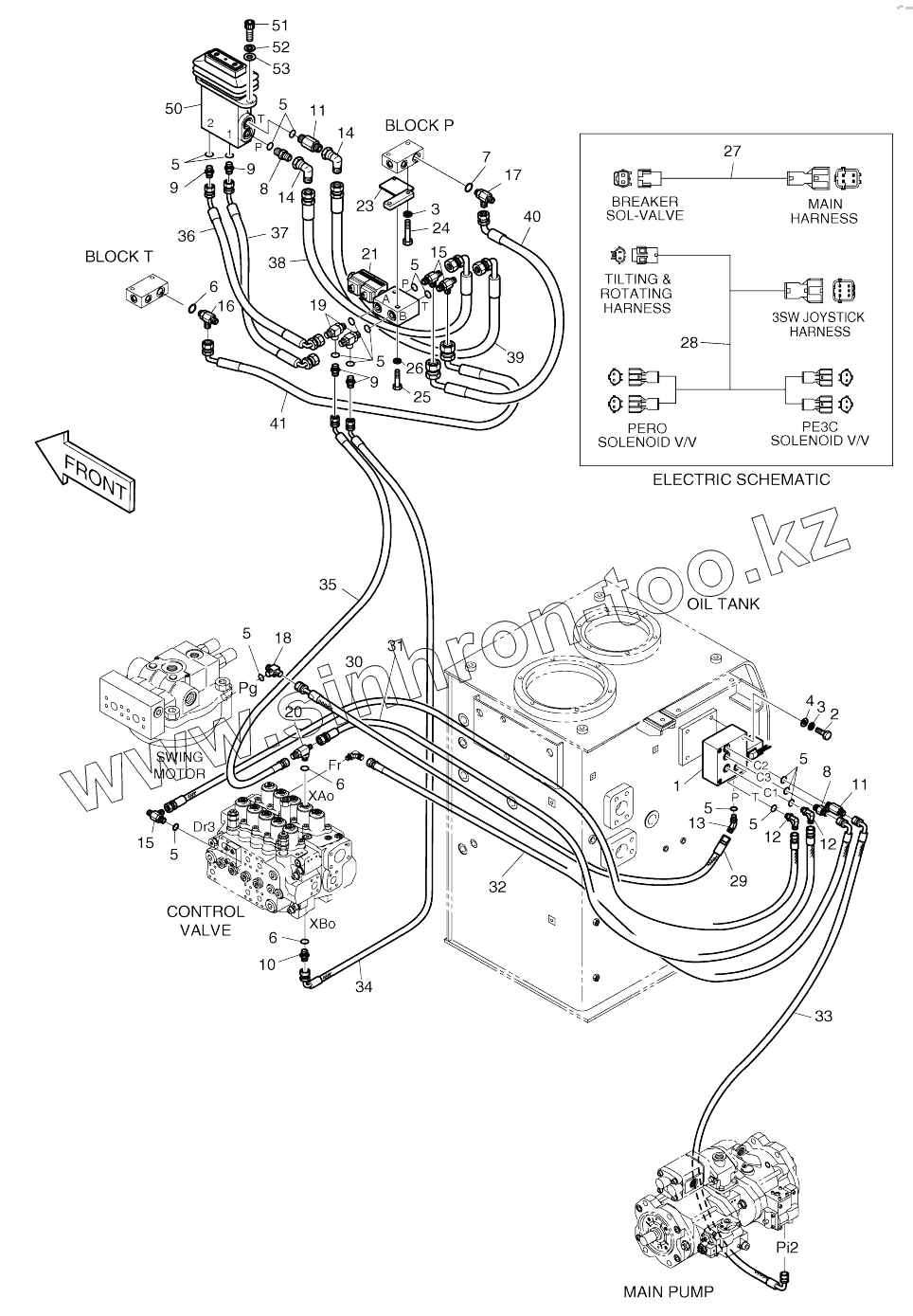

Каталог запасных частей к технике: Doosan SOLAR 210W-V. PILOT PIPING-PE3C

Тип техники

Марка

Модель

Схема

K1005281F2

1

2

3

3

4

5

5

5

5

5

5

5

5

5

6

6

6

7

8

8

9

9

9

10

11

11

12

12

13

14

14

15

15

16

17

18

19

20

21

23

24

25

26

27

28

29

30

31

32

33

34

35

36

37

38

39

40

41

50

51

52

53

Позиция на иллюстрации	Заводской номер детали		Название детали
K1005281F2	K1005281F2		Pilot piping-pe3c/pero
1	420-00340B		VALVE;PACKAGE
2	S0558953		BOLT M10X1.5X70
3	S5102603		WASHER;SPRING M10
4	S5010613		WASHER;PLAIN
5	S8000111		O-RING
6	S8000141		O-RING
7	S8000181		O-RING
8	2181-1126D14		ADAPTER;S PFO-PF1/4
9	2181-1126D39		Adapter
10	2181-1126D7		ADAPTER PFO3/8-PF3/8
11	2181-1126D34		ADAPTER PFO1/4-PF1/4
12	2181-1702D4		ELBOW
13	2181-2419D1		Elbow
14	181-00709		Elbow
15	2181-1951D1		TEE PFO1/4-2PF1/4
16	2181-1951D6		TEE
17	2181-1951D19		TEE PFO1/2XPF1/2XPF1/4
18	2181-2281D1		TEE
19	K1002694		Tee, shuttle
20	K1004103		Tee, shuttle
21	K1002677		Valve, solenoid
23	K1004104		Bracket
24	S0559063		Bolt
25	S0556266		Bolt
26	S5102503		WASHER;SPRING
27	530-00330		Harness, breaker
28	K1000408		Harness
29	2184-1045D196		Hose
30	2184-1045D157		Hose
31	2184-1045D157		Hose
32	2184-1046D108		HOSE PF1/4-1300L
33	2184-1061D277		HOSE PF1/4-1200L
34	DS2055277		Hose
35	DS2055604		Hose
36	DS2059482		Hose
37	DS2059482		Hose
38	DS2055586		Hose
39	DS2055586		Hose
40	DS2059483		Hose
41	DS2059484		Hose
50	420-00347		VALVE;PEDAL
51	S2212266		BOLT;SOCKET M10X1.5X30
52	S5110601		WASHER;SPRING
53	S5010613		WASHER;PLAIN

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
