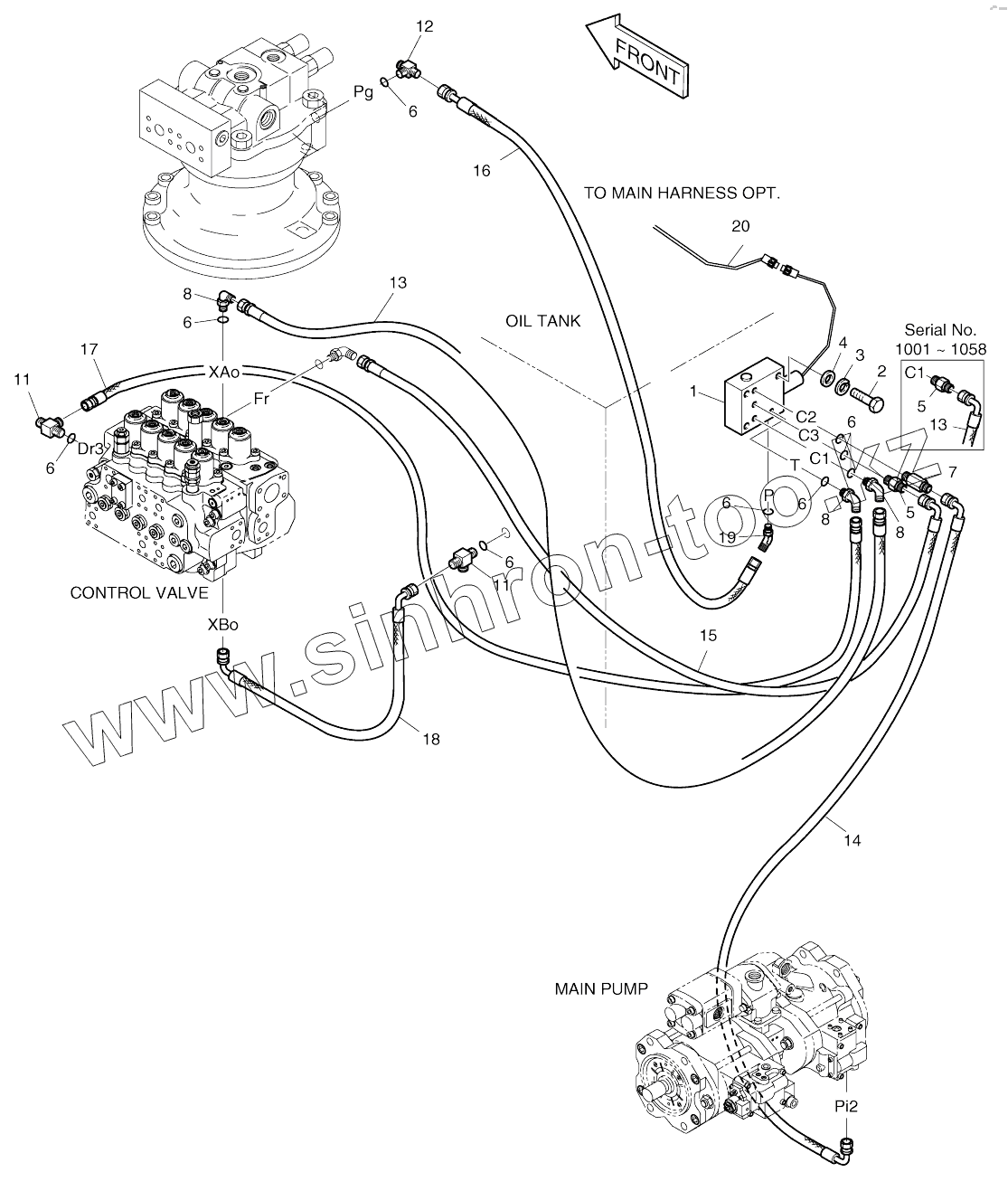

Каталог запасных частей к технике: Doosan SOLAR 210W-V. PILOT PIPING-ONE WAY

Тип техники

Марка

Модель

Схема

1

1

1

2

3

4

5

5

5

5

6

6

6

6

6

6

6

7

8

8

8

8

8

8

11

11

12

13

13

13

13

13

13

14

15

16

17

18

19

20

Позиция на иллюстрации	Заводской номер детали		Название детали
400-01146	400-01146		Pilot piping
1	420-00340		VALVE;PACKAGE
1	420-00340A		VALVE;PACKAGE
1	420-00340B		VALVE;PACKAGE
2	S0558953		BOLT M10X1.5X70
3	S5102603		WASHER;SPRING M10
4	S5010613		WASHER;PLAIN
5	2181-1126D14		ADAPTER;S PFO-PF1/4
5	2181-1126D14		ADAPTER;S PFO-PF1/4
6	S8000111		O-RING
7	2181-1126D34		ADAPTER PFO1/4-PF1/4
8	2181-1702D4		ELBOW
8	2181-1702D4		ELBOW
11	2181-1951D1		TEE PFO1/4-2PF1/4
12	2181-2281D1		TEE
13	2184-1046D76		Hose
13	2184-1045D190		Hose
14	2184-1061D277		HOSE PF1/4-1200L
15	2184-1046D108		HOSE PF1/4-1300L
16	2184-1045D196		Hose
17	2184-1045D157		Hose
18	2184-1061D56		Hose
19	2181-2419D1		Elbow
20	530-00330		Harness, breaker

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
