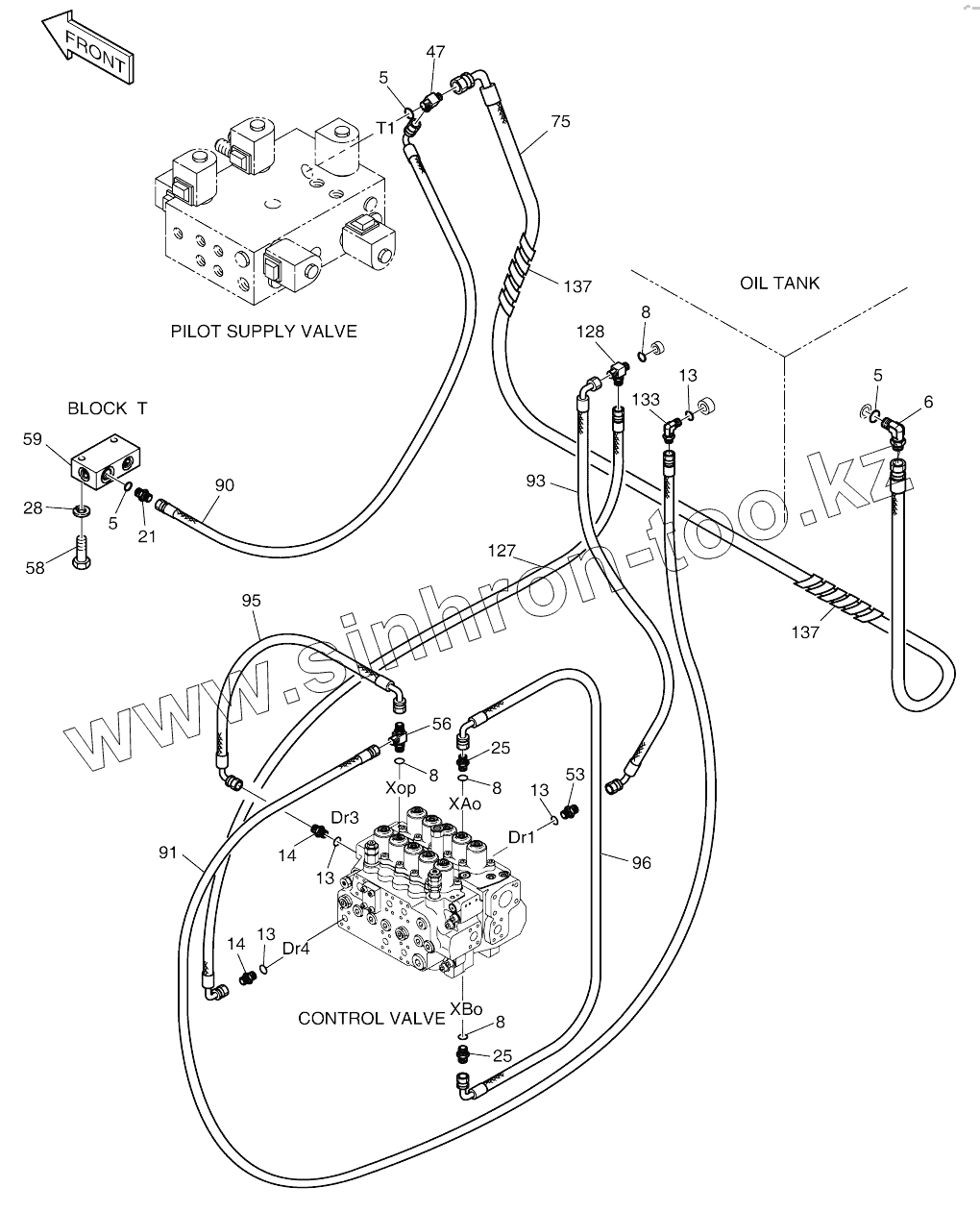

Каталог запасных частей к технике: Doosan SOLAR 210W-V. PILOT PIPING (3)

Тип техники

Марка

Модель

Схема

5

5

5

6

8

8

8

8

13

13

13

13

14

14

21

25

25

28

47

53

56

58

59

59

59

75

90

91

93

95

96

127

128

133

137

137

Позиция на иллюстрации	Заводской номер детали		Название детали
420212-04713A	420212-04713A		Piping, pilot
420212-04713B	420212-04713B		Piping, pilot
400-01142	400-01142		Pilot piping
5	S8000181		O-RING
6	2181-1702D2		ELBOW
8	S8000141		O-RING
13	S8000111		O-RING
14	2181-1126D14		ADAPTER;S PFO-PF1/4
21	2181-1126D6		ADAPTER
25	2181-1126D36		ADAPTER PFO3/8-PF1/4
28	S5102603		WASHER;SPRING M10
47	2181-1951D5		TEE 3-PF1/2
53	2181-1126D89		ADAPTER
56	2181-1951D7		TEE PFO3/8-2PF1/4
58	S0558653		BOLT M10X1.5X55
59	2423-1470		BLOCK
59	100201-01615A		Block
59	2423-1470		BLOCK
75	2184-1036D353		Hose
90	2184-1036D353		Hose
91	2184-1045D157		Hose
93	2184-1061D82		HOSE PF3/8-400L
95	2184-1061D253		Hose
96	2184-1061D73		Hose
127	2184-1046D107		Hose
128	2181-1951D6		TEE
133	2181-1702D4		ELBOW
137	2158-1003D35		Protector, hose

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
