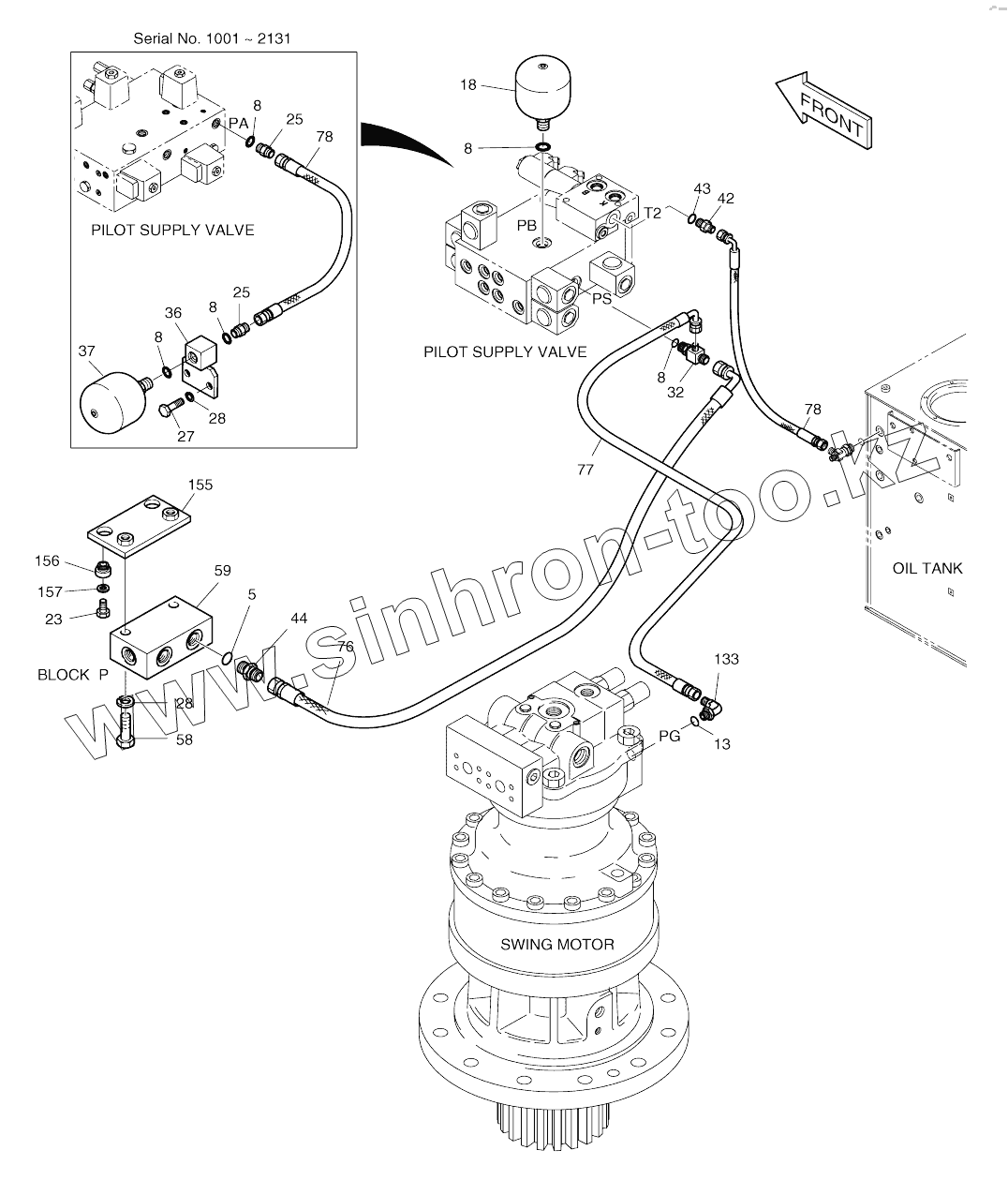

Каталог запасных частей к технике: Doosan SOLAR 210W-V. PILOT PIPING (2)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
420212-04713A
420212-04713B
400-01142B
5
8
8
8
8
8
8
8
8
8
8
13
18
23
25
25
27
28
28
28
28
32
36
37
42
43
44
58
59
59
59
76
77
78
78
78
78
133
155
156
157
Позиция на иллюстрации Заводской номер детали Название детали
420212-04713A 420212-04713A Piping, pilot
420212-04713B 420212-04713B Piping, pilot
400-01142B 400-01142B Pilot piping
5 S8000181 O-RING
8 S8000141 O-RING
8 S8000141 O-RING
13 S8000111 O-RING
18 2460-9054 ACCUMULATOR
23 S0512253 BOLT M10X1.5X30
25 2181-1126D36 ADAPTER PFO3/8-PF1/4
27 S0511853 BOLT M10X1.5X20
28 S5102603 WASHER;SPRING M10
28 S5102603 WASHER;SPRING M10
32 2181-1951D28 Tee
36 2423-1344 Block
37 2460-9056 Accumulator
42 2181-1126D30 Adapter
43 S8000161 O-RING
44 2471-1135 FILTER;ADAPTER
58 S0558653 BOLT M10X1.5X55
59 2423-1470 BLOCK
59 100201-01615A Block
59 2423-1470 BLOCK
76 2184-1036D267 Hose
77 2184-1046D172 Hose
78 2184-1045D35 Hose
78 2184-1036D28 Hose
133 2181-1702D4 ELBOW
155 621-02151 PLATE
156 198-00016 RUBBER
157 2114-1058D10 WASHER
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
