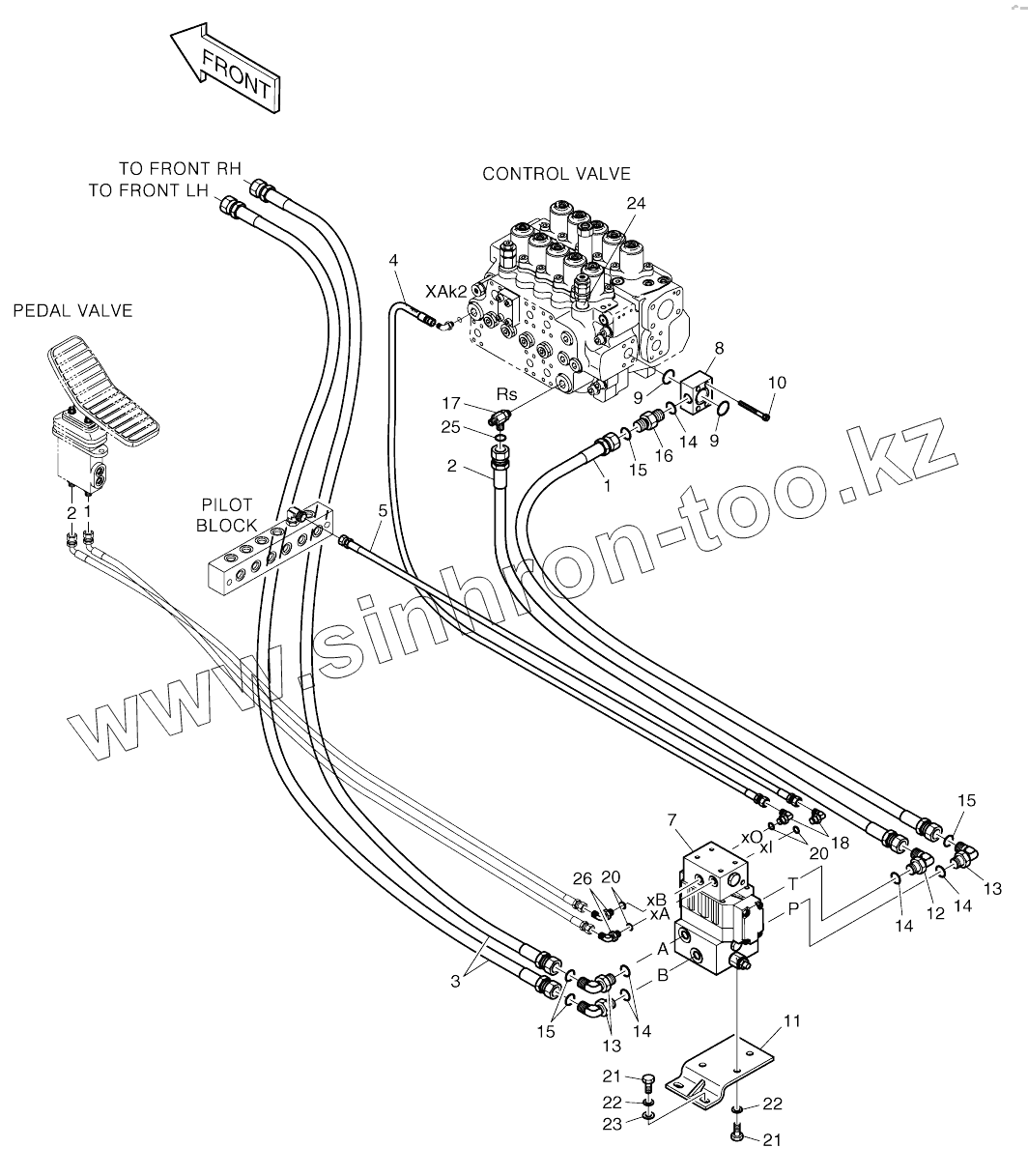

Каталог запасных частей к технике: Doosan SOLAR 210W-V. MAIN PIPING-TILTING (1597-)

Тип техники

Марка

Модель

Схема

400-01153

1

2

3

4

5

7

8

9

9

10

11

12

13

13

14

14

14

14

15

15

15

16

17

18

20

20

21

21

22

22

23

24

25

26

Позиция на иллюстрации	Заводской номер детали		Название детали
400-01153	400-01153		Main piping
1	DS2011312		HOSE ORS1/2-1800L
2	DS2055852		Hose
3	DS2011303		Hose
4	DS2053098		Hose
5	DS2053083		Hose
7	K1002046		Option valve
8	423-00156A		Block
9	2180-1026D19		O-RING
10	S2213166		Bolt, socket
11	195-02273		Bracket
12	2181-1702D2		ELBOW
13	2181-2815D3		ELBOW
14	S8000181		O-RING
15	S8030081		O-RING
16	2181-4133D37		ADAPTER
17	DS2371062		Tee
18	2181-1702D4		ELBOW
20	S8000111		O-RING
21	S0515253		BOLT M12X1.75X30
22	S5102703		WASHER;SPRING M10
23	2114-1058D30		WASHER;PLAIN
24	2424-1140		Spool, bc
25	S8000291		O-RING
26	2181-1702D3		ELBOW
