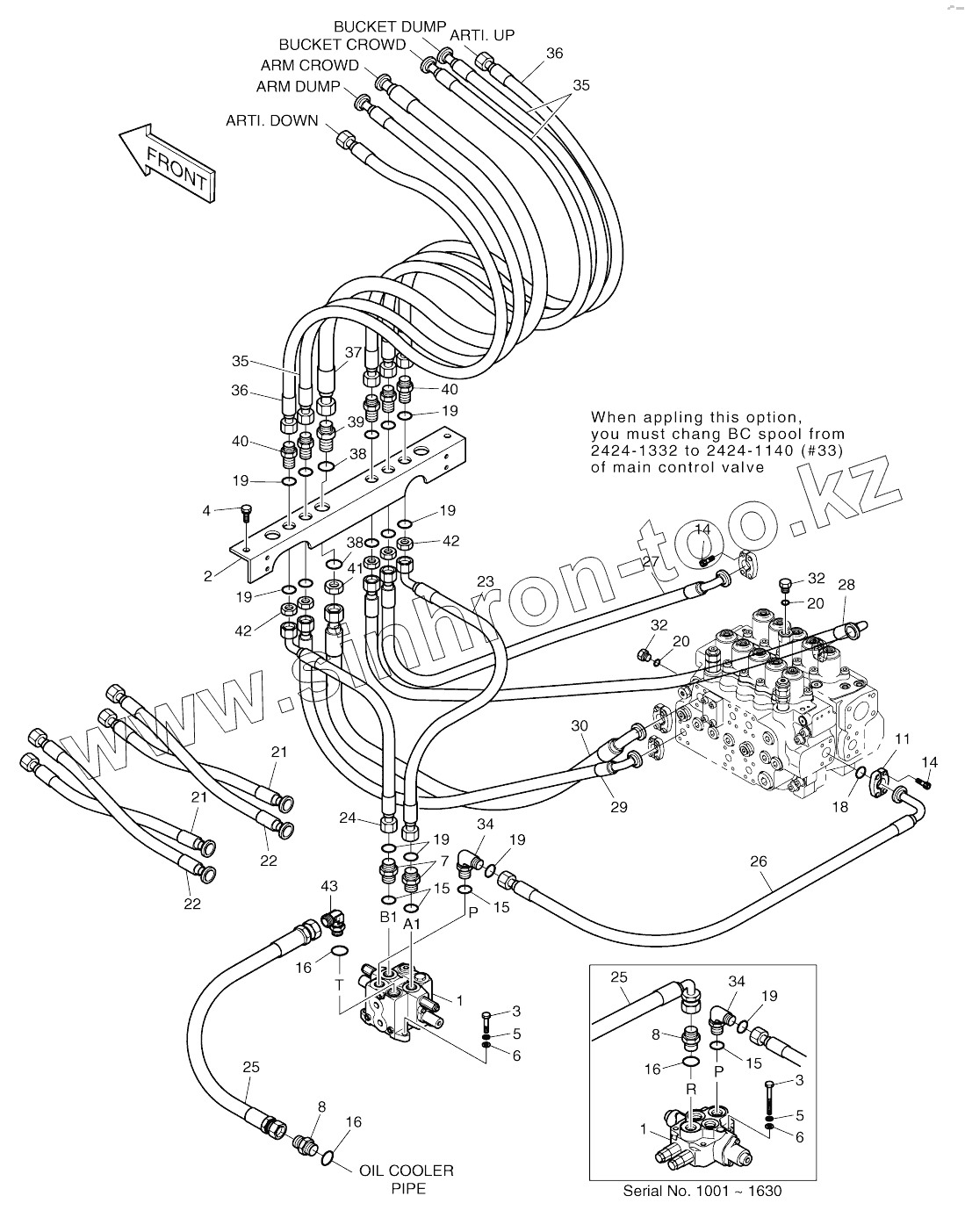

Каталог запасных частей к технике: Doosan SOLAR 210W-V. MAIN PIPING-ARTI.BOOM

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
400-01147
400-01147
400-01147
1
1
1
1
2
2
2
3
3
3
3
4
5
5
5
5
6
6
6
6
7
8
8
8
8
11
14
14
15
15
15
16
16
16
18
19
19
19
19
19
19
19
20
20
21
21
22
22
23
24
25
25
25
25
26
26
27
28
29
30
32
32
34
34
34
34
35
35
36
36
37
38
38
39
40
40
41
42
42
43
Позиция на иллюстрации Заводской номер детали Название детали
400-01147 400-01147 Main piping
1 2420-9365 Valve, control
1 K1004312 VALVE;CONTROL
2 195-01969A Bracket
2 195-01969B Bracket
2 195-01969C Bracket
3 S0559353 BOLT M10X1.5X90
3 S0558353 BOLT M10X1.5X40
4 2120-2196D11 BOLT;SET
5 S5102603 WASHER;SPRING M10
5 S5102603 WASHER;SPRING M10
6 S5010613 WASHER;PLAIN
6 S5010613 WASHER;PLAIN
7 2181-2627D1 ADAPTER
8 2181-1126D25 ADAPTER PFO1-PF1
8 2181-1126D25 ADAPTER PFO1-PF1
11 2181-9083 Flange
14 S2212266 BOLT;SOCKET M10X1.5X30
15 S8000231 O-RING
16 S8000291 O-RING
18 2180-1026D19 O-RING
19 S8030121 O-RING
20 S8000181 O-RING
21 2184-1229D6 Hose
22 2184-1229D10 Hose
23 2184-1250D43 HOSE PF3/4-1450L
24 DS2013393 Hose
25 2184-1036D397 Hose
25 2184-1026D320 Hose
26 DS2018072 Hose
26 DS2018042 Hose
27 DS2018062 Hose
28 DS2018063 Hose
29 DS2018064 Hose
30 2184-1200D54 Hose
32 2181-1950D7 PLUG PF1/2
33 2424-1140 Spool, bc
34 2181-2628D1 ELBOW
34 DS2304087 Elbow
35 DS2016016 Hose
36 DS2011316 Hose
37 DS2016017 Hose
38 S8030161 O-RING
39 DS2415005 Adapter
40 DS2415007 ADAPTER 2UNF1 3/16
41 121-00010D9 Nut
42 121-00010D8 NUT UNF1 3/16
43 2181-1702D11 ELBOW
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
