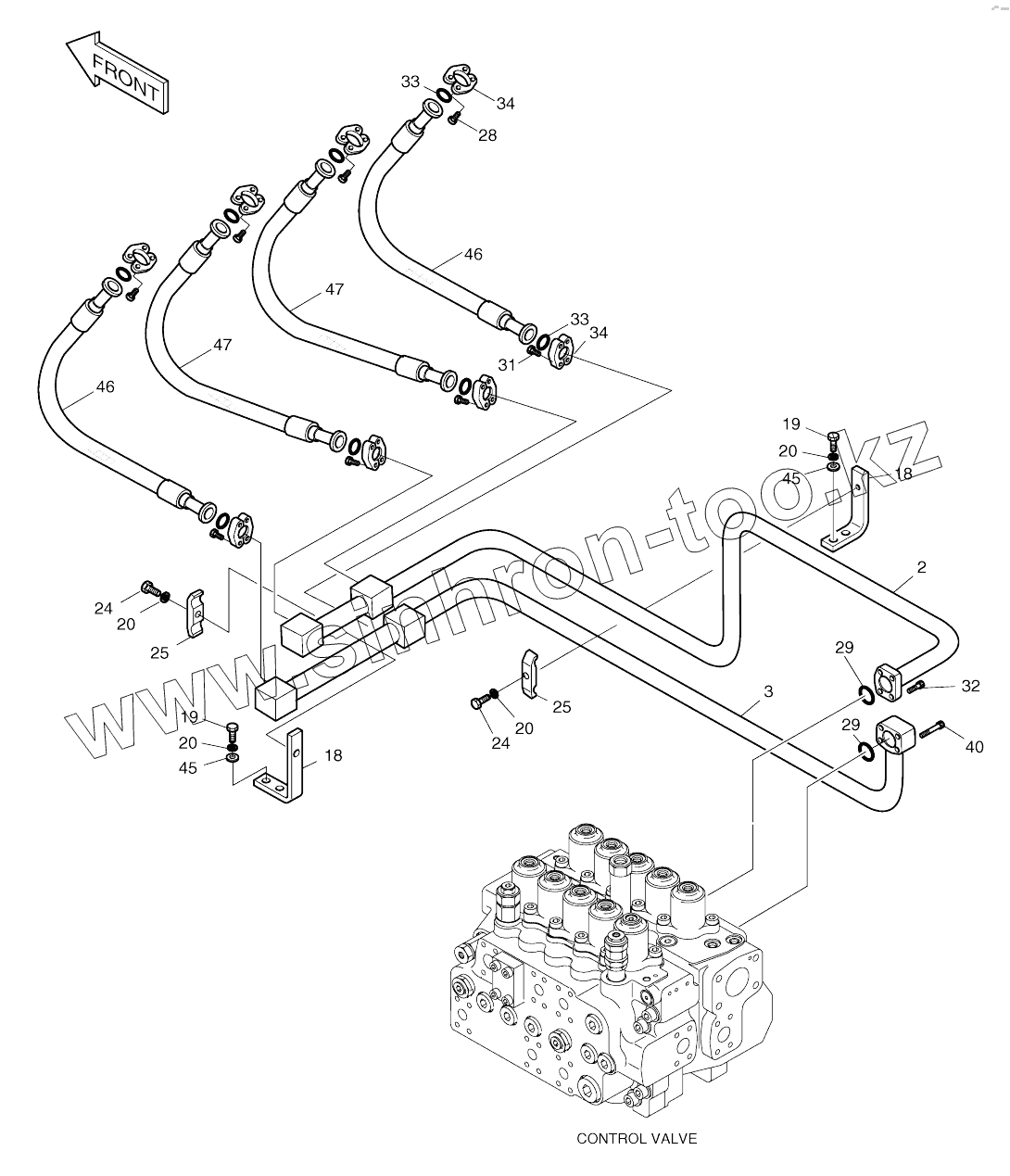

Каталог запасных частей к технике: Doosan SOLAR 210W-V. MAIN PIPING (2)-BOOM

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
2
3
18
18
19
19
20
20
20
20
24
24
25
25
28
29
29
31
32
33
33
34
34
40
45
45
46
46
47
47
Позиция на иллюстрации Заводской номер детали Название детали
400-01140 400-01140 Main piping
2 140-01132 Pipe
3 140-01133 Pipe
18 2195-3657 BRACKET
19 S0515353 BOLT M12X1.75X35
20 S5102703 WASHER;SPRING M10
24 S0561053 BOLT M12X1.75X65
25 2124-1025D5 Clamp
28 S2212266 BOLT;SOCKET M10X1.5X30
29 2180-1026D19 O-RING
31 S2212066 BOLT;SOCKET M10X1.5X25
32 S2212366 BOLT M10X1.5X35
33 2180-1026D2 O-RING
34 2181-9079 FLANGE
40 S2212666 BOLT M10X1.5X50
45 S5010713 WASHER;PLAIN
46 2184-1081D116 Hose
47 2184-1081D117 Hose
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
