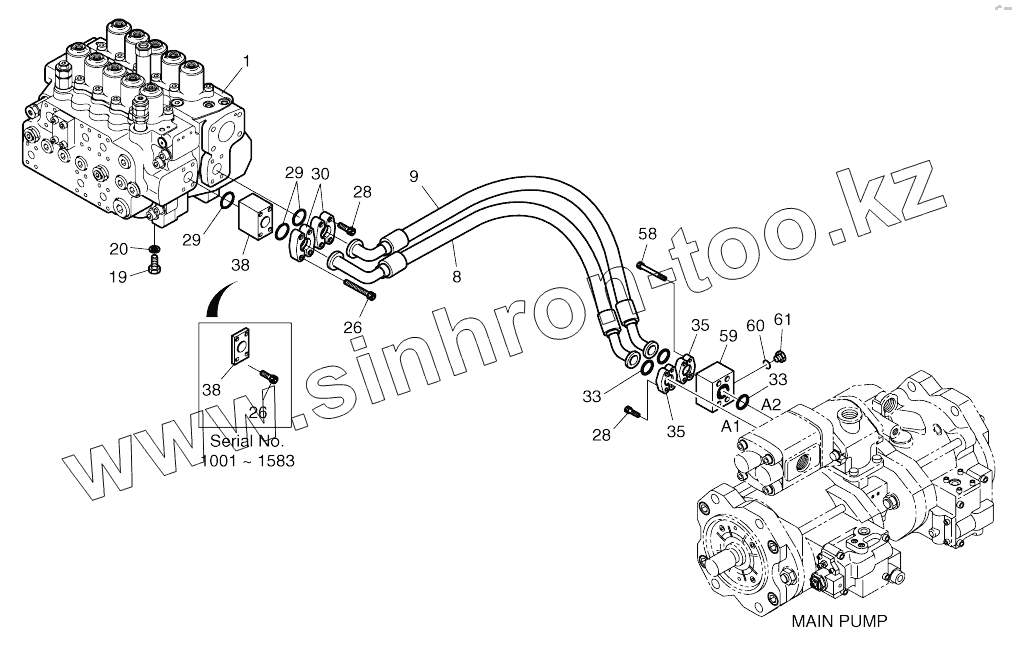

Каталог запасных частей к технике: Doosan SOLAR 210W-V. MAIN PIPING (1)-PUMP

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
420212-01166
400-01140
1
1
1
8
8
8
9
19
20
26
26
26
26
28
28
29
29
30
33
33
35
35
38
38
38
38
58
59
60
61
Позиция на иллюстрации Заводской номер детали Название детали
420212-01166 420212-01166 Piping, main
400-01140 400-01140 Main piping
1 426-00072B Control valve
1 426-E0072C Control valve
1 410105-00067 Valve assy, control
8 DS2043069 Hose
8 DS2043085 Hose
8 DS2043089 Hose
9 2184-1289 Hose
19 S0515353 BOLT M12X1.75X35
20 S5102703 WASHER;SPRING M10
26 S2213666 Bolt
26 S2212466 BOLT;SOCKET M10X1.5X40
28 S2212266 BOLT;SOCKET M10X1.5X30
29 2180-1026D19 O-RING
30 2181-9078 Flange
33 2180-1026D2 O-RING
35 2181-9080 FLANGE;SPLIT
38 2181-2620 Block
38 K1005897 Block
58 S2213066 BOLT;SOCKET M10X1.5X70
59 181-00763 Block
60 S8000111 O-RING
61 2181-1950D1 PLUG
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
