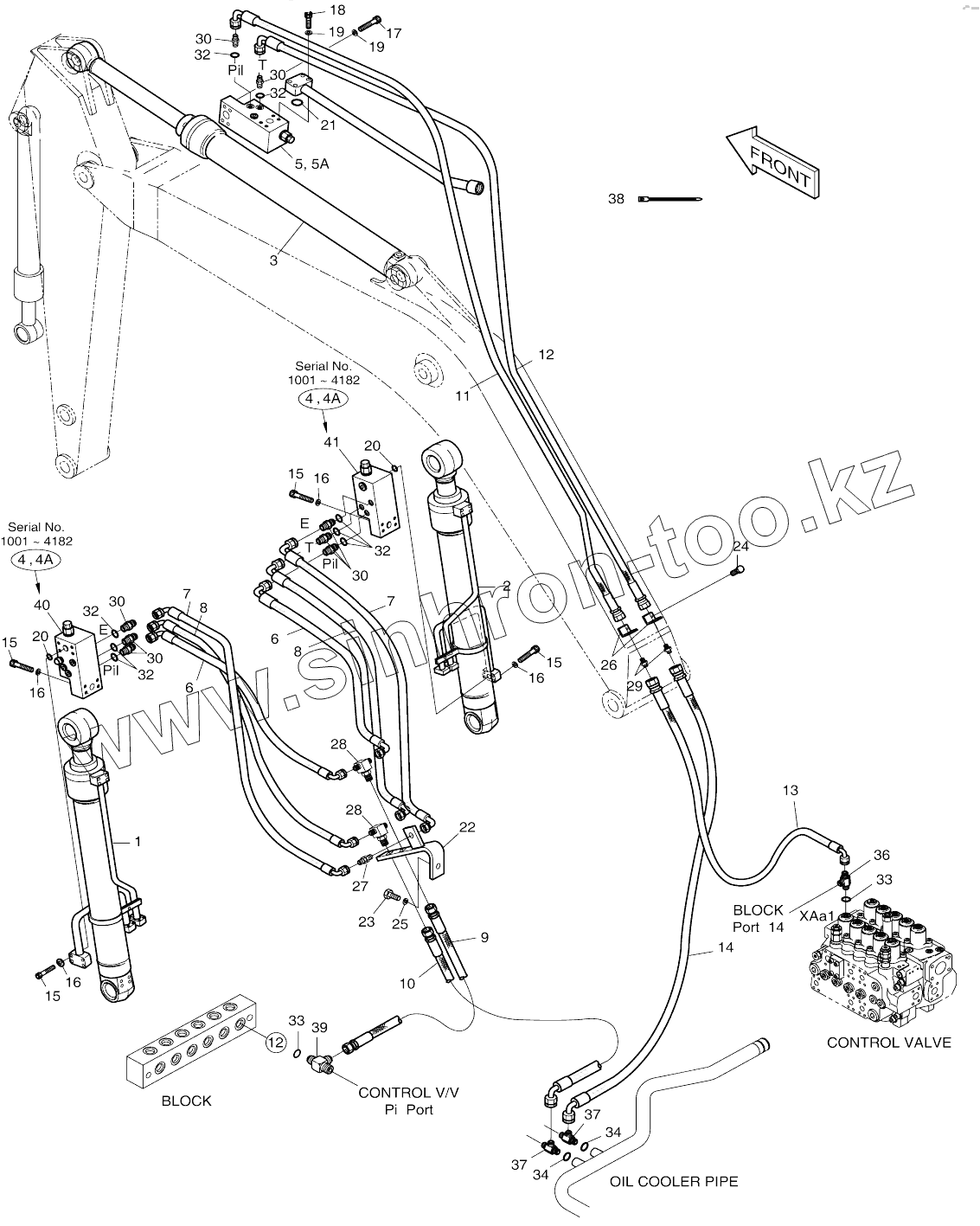

Каталог запасных частей к технике: Doosan SOLAR 210W-V. LOCK VALVE PIPING

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
30
30
30
30
30
20
20
21
22
23
24
25
26
27
28
28
29
19
19
32
32
32
32
32
33
33
34
34
36
37
37
38
39
40
41
9
1
2
3
4
4
4A
4A
5
5A
6
6
7
7
8
8
400-00063
400-00063
400-00063
400-00063
10
11
12
12
13
14
15
15
15
16
16
16
16
17
18
Позиция на иллюстрации Заводской номер детали Название детали
30 2181-1126D14 ADAPTER;S PFO-PF1/4
20 S8000281 O-RING
21 S8000341 O-ring
22 197-00022 BRACKET
23 S0561353 BOLT M12X1.75X80
24 S0565666 Bolt
25 S5102703 WASHER;SPRING M10
26 195-02266 Bracket
27 181-00020 ADAPTER PF1/4-PF1/4
28 181-00008 TEE
29 181-00007 ADAPTER
19 S5110703 Washer
32 S8000111 O-RING
33 S8000141 O-RING
34 S8000181 O-RING
36 2181-1951D16 TEE
37 2181-1951D13 Tee
38 2124-1084D2 CLIP;BAND
39 2181-1951D11 TEE PFO3/8-PF3/8-PF1/4
40 410114-00283 Valve, lock
41 410114-00285 Valve, lock
9 2184-1045D213 Hose
1 440-00028C Cylinder, boom
2 440-00029C Cylinder, boom
3 2440-6493C Cylinder, arm
4 420-00226 Valve, lock
4A K9000998 SEAL KIT
5 420-00004A Valve, lock
5A K9000999 Seal kit
6 2184-1062D59 HOSE PF1/4-1500L
7 2184-1076D118 Hose
8 2184-1062D59 HOSE PF1/4-1500L
400-00063 400-00063 Lock valve piping
10 2184-1036D90 Hose
11 2184-1046D302 Hose
12 2184-1036D400 Hose
13 2184-1046D283 HOSE PF3/8-2100L
14 2184-1036D309 Hose
15 S2212766 BOLT;SOCKET M10X1.5X55
16 S5110613 WASHER;SPRING M10
17 S2215766 Bolt
18 S2215866 BOLT;SOCKET
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
