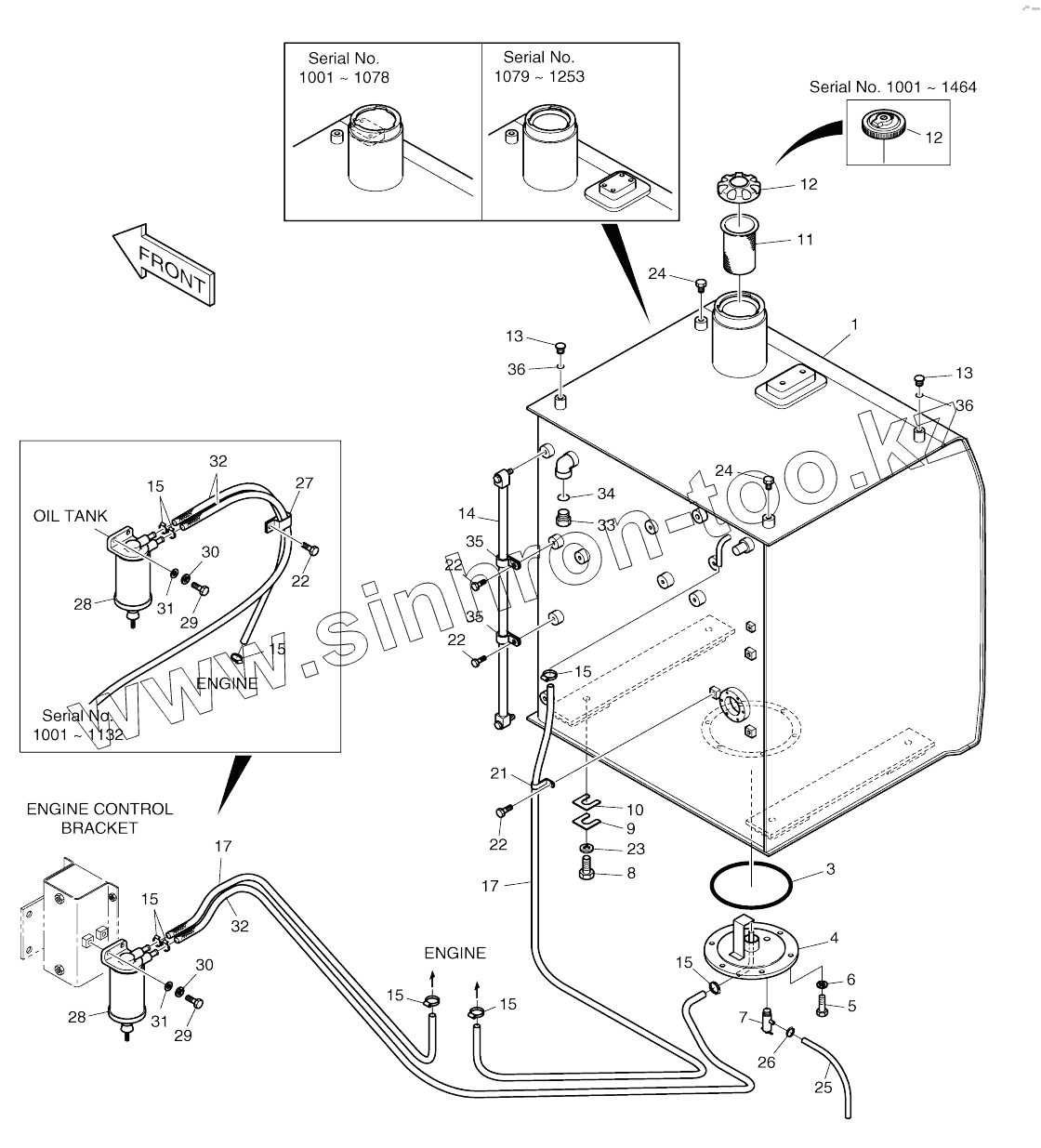

Каталог запасных частей к технике: Doosan SOLAR 210W-V. FUEL TANK

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
450103-00227
470-00099
1
1
1
1
1
3
4
5
6
7
8
9
10
11
11
12
12
12
12
12
12
12
12
12
12
13
13
14
15
15
15
15
15
15
15
15
15
15
15
15
15
15
17
17
17
17
21
22
22
22
22
22
22
22
22
23
24
24
25
26
27
28
28
28
28
29
29
30
30
31
31
32
32
32
32
33
34
35
35
36
36
Позиция на иллюстрации Заводской номер детали Название детали
450103-00227 450103-00227 Tank assy, fuel
470-00099 470-00099 Fuel tank assy
1 470-00098C Tank, fuel
1 470-00098E Tank, fuel
1 470-00098G Tank, fuel
1 450103-00279 Tank, fuel
1 470-00098B Tank, fuel
3 S8011650 O-RING
4 2473-1033B Cover
5 S0512053 BOLT M10X1.5X25
6 S5102603 WASHER;SPRING M10
7 2186-9001 Cock
8 S0521366 BOLT M16X2.0X35
9 2114-1813 SHIM D20X0.8T
10 2114-1814 SHIM D20X1.6T
11 2471-9046 FILTER;FUEL
11 471-00105 FILTER;FUEL
12 2188-9008 CAP;FUEL
12 188-00018 CAP;FUEL
12 188-00014A CAP;FUEL
12 K1004266 Cap, fuel
12 110911-00126 Cap, fuel
13 2181-1950D1 PLUG
14 119-00014D1 Gauge, level
15 S8450006 CLAMP;HOSE
15 S8450012 CLAMP;HOSE
17 2185-1247D26 HOSE;FUEL 3500L
17 2185-1247D26 HOSE;FUEL 3500L
21 124-00208D2 CLIP D14/M8
22 120-00276 BOLT M8X1.25X12
22 120-00276 BOLT M8X1.25X12
23 2114-1816A WASHER;HARD
24 S0514653 BOLT M12X1.75X16
25 2184-9089 Hose, vinyl
26 S8450006 CLAMP;HOSE
27 124-00208D4 CLIP D26/M8
28 471-00082 SEPERATOR;WATER
28 471-00082A SEPERATOR;WATER
29 S0552953 Bolt
30 S5102303 WASHER;SPRING M6
31 2114-1058D52 WASHER
32 2185-1247D25 HOSE;FUEL 2100L
32 2185-1247D25 HOSE;FUEL 2100L
33 2181-1950D7 PLUG PF1/2
34 S8000181 O-RING
35 DS2802021 Clip
36 S8000111 O-RING
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
