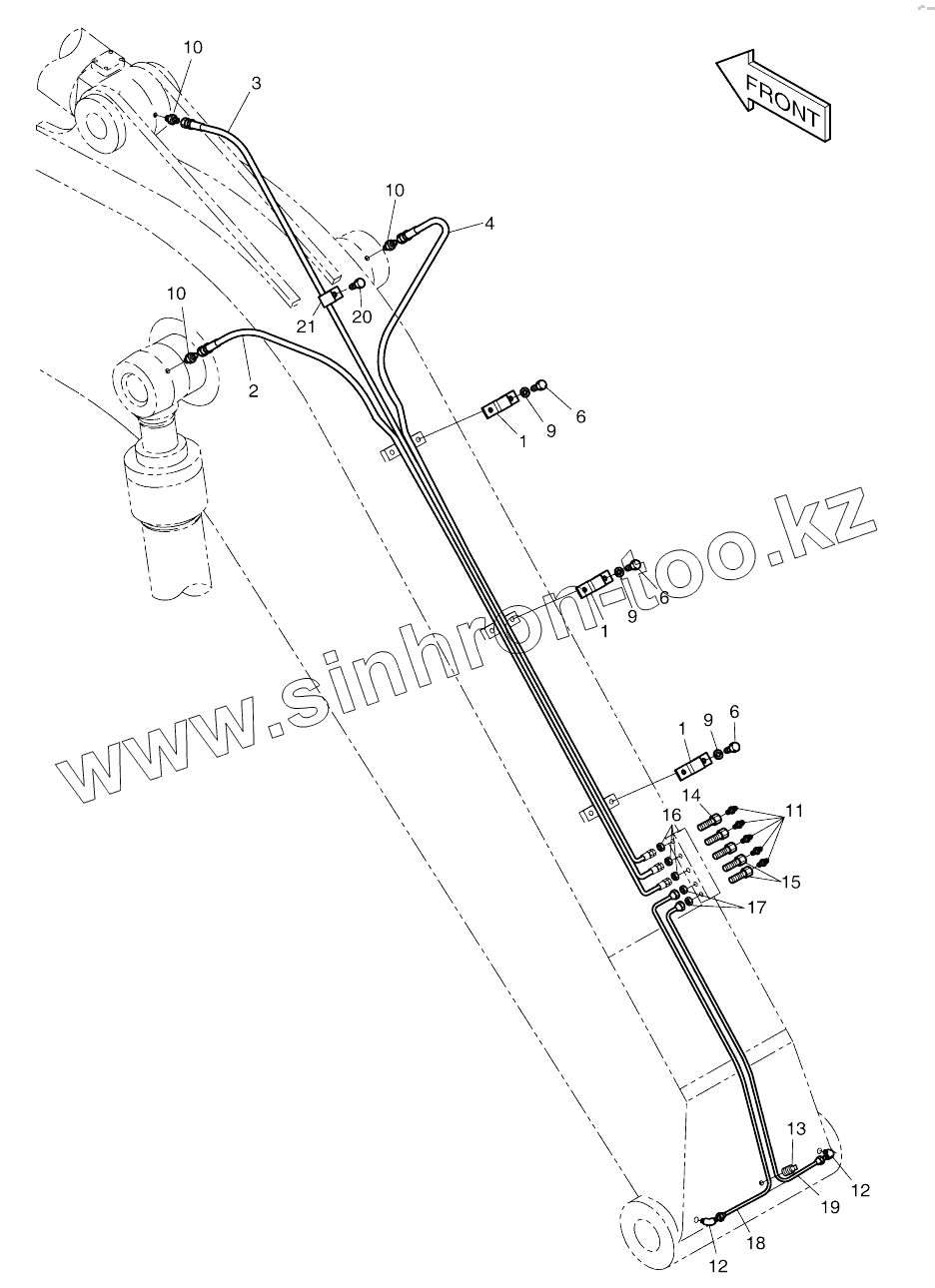

Каталог запасных частей к технике: Doosan SOLAR 210W-V. FRONT LUBRICATOR PIPING

Тип техники

Марка

Модель

Схема

1

1

1

2

3

4

6

6

6

9

9

9

10

10

10

11

12

12

13

14

15

16

17

18

19

20

21

Позиция на иллюстрации	Заводской номер детали		Название детали
2400-1944A	2400-1944A		Front lubricator
1	124-00014		CLAMP;PIPE
2	2184-1045D251		Hose
3	2184-1045D132		Hose assy, hydraulic
4	2184-1045D104		HOSE PF1/4-2400L
6	S0511553		BOLT M10X1.5X14
9	S5102603		WASHER;SPRING M10
10	2181-1110D30		ADAPTER PF1/4-PT1/8
11	S6710041		NIPPLE;GREASE
12	2181-1925		ELBOW
13	S3524403		PLUG;DRAIN M10X1.5X15
14	181-00103		REDUCER PT1/8-PF1/4
15	181-00525		REDUCER PT1/8-PF1/4
16	121-00006		NUT PF1/4
17	S4032833		NUT M14X1.5
18	140-00650A		Pipe
19	140-00651A		Pipe
20	K1001029		BOLT
21	2124-1353D2		CLIP

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
