Каталог запасных частей к технике: Doosan SOLAR 210W-V. F.O.G.S GUARD-TURBO

Тип техники

Марка

Модель

Схема

K1044577

K1044577

1

2

3

3

4

5

6

7

8

9

10

11

12

13

13

14

15

16

18

19

20

20

21

21

21

22

23

24

25

25

26

26

27

28

29

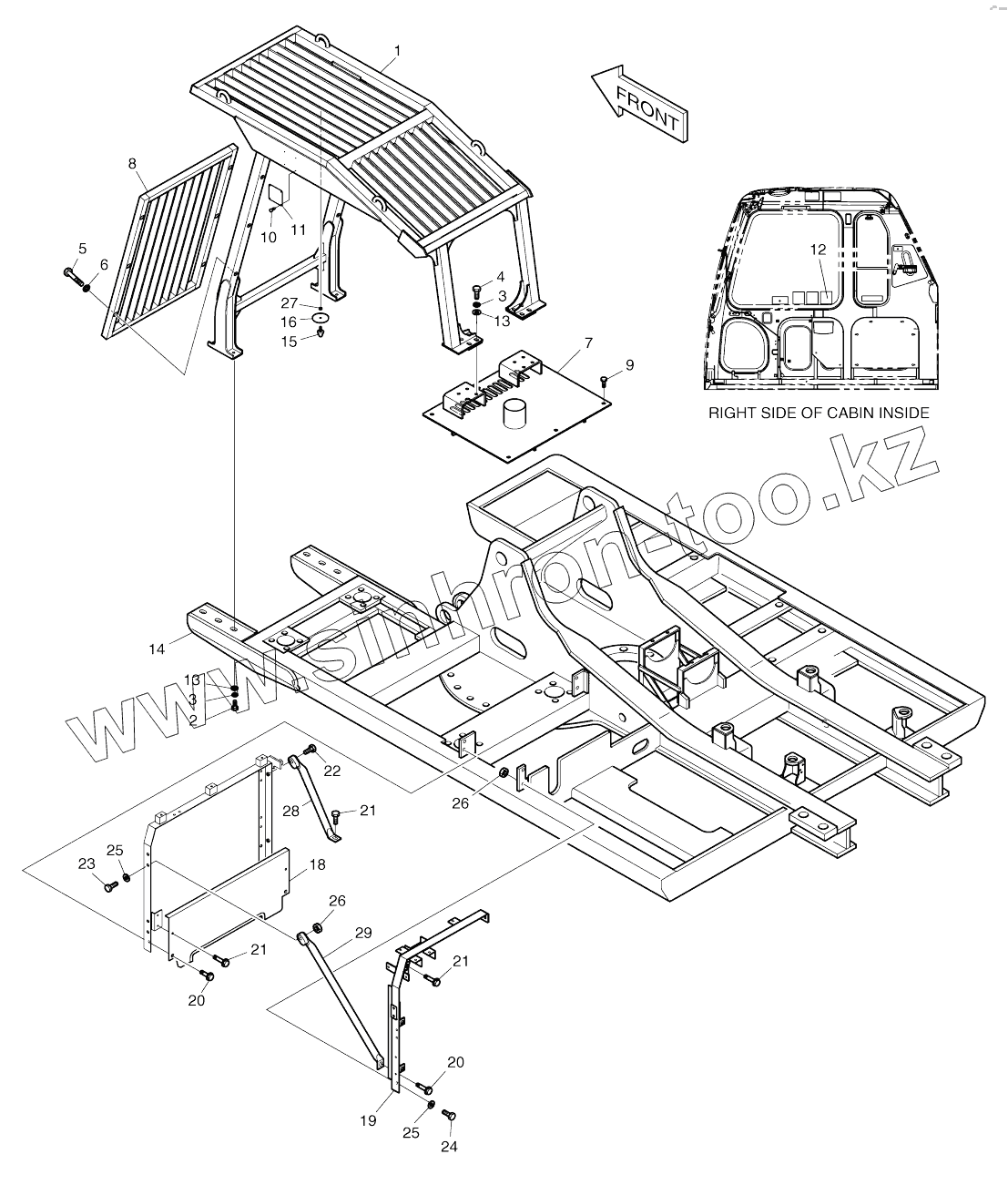

Позиция на иллюстрации	Заводской номер детали		Название детали
K1044577	K1044577		F.o.g.s assy
1	2623-1253E		Fops, guard
2	S0521466		BOLT M16X2.0X40
3	S5102903		WASHER;SPRING
4	S0521666		BOLT M16X2.0X50
5	S0558853		BOLT M10X1.5X65
6	S5102603		WASHER;SPRING M10
7	K1044578		Cover, f.o.g.s
8	2142-1123A		Guard, front
9	2120-2196D4		BOLT M10X1.5X25
10	2122-1002D2		RIVET
11	K1013180		PLATE;NAME
12	190-00003		PLATE;NAME
13	2114-1058D39		WASHER
14	K1002896		Main frame, f.o.g.s
15	2161-2226		STOPPER
16	S5010613		WASHER;PLAIN
18	K1002898		Cover
19	K1002897		Support
20	2120-2196D7		BOLT;SET M12X1.75X30
21	2120-2196D5		BOLT;SET M10X1.5X25
22	2120-2196D15		Bolt, set
23	S0561153		Bolt
24	S0515453		Bolt
25	2114-1058D30		WASHER;PLAIN
26	S4012733		NUT M12
27	S4012633		NUT M10X1.5
28	K1002917		Stay
29	K1002904		Stay

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
