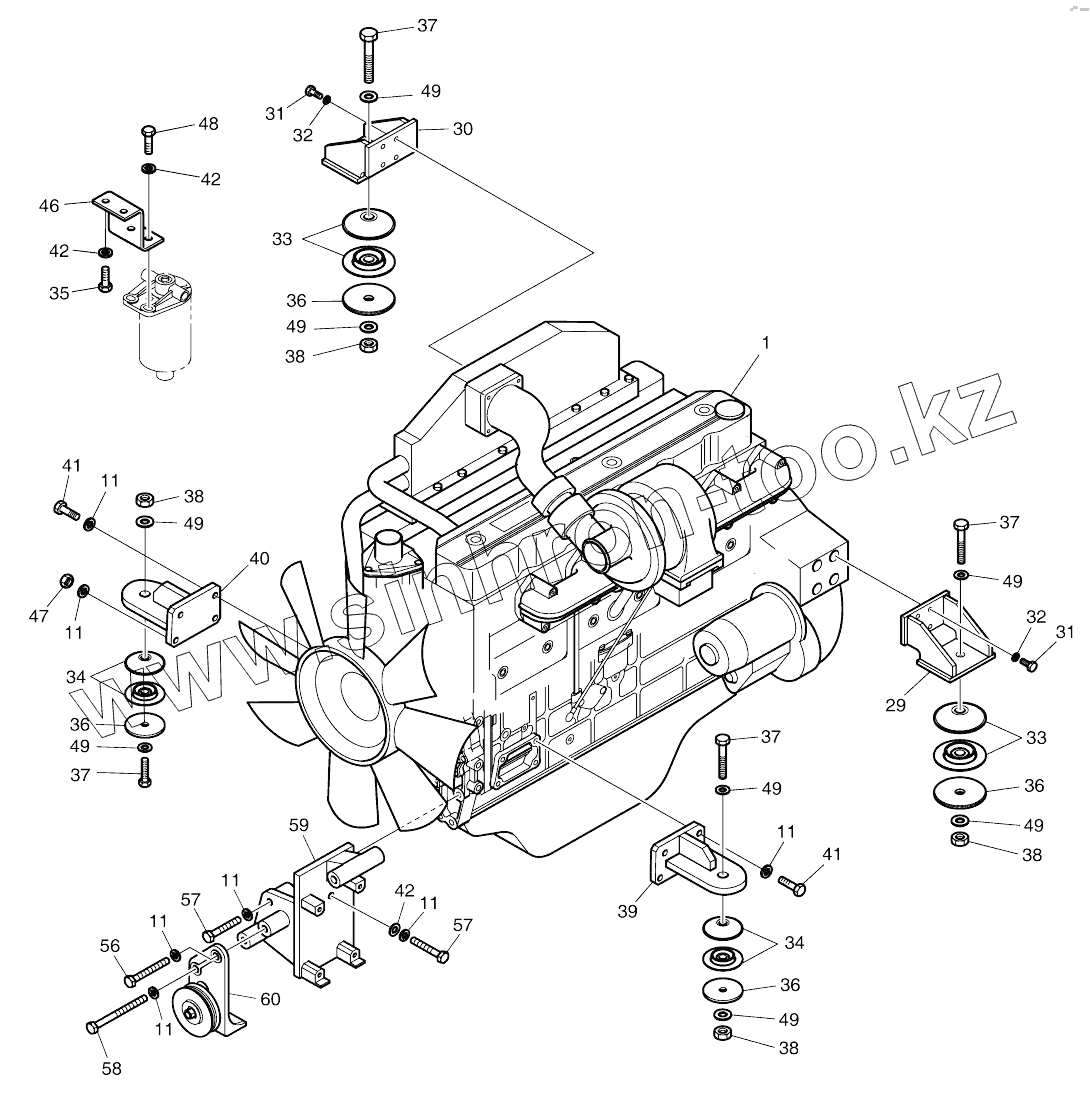

Каталог запасных частей к технике: Doosan SOLAR 210W-V. ENGINE MOUNTING

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
11
11
11
11
11
11
11
11
11
11
11
11
11
11
29
30
31
31
32
32
33
33
33
33
34
34
34
34
35
36
36
36
36
37
37
37
37
38
38
38
38
39
40
41
41
42
42
42
42
42
42
46
47
48
49
49
49
49
49
49
49
49
56
57
57
58
59
60
Позиция на иллюстрации Заводской номер детали Название детали
201-00100A 201-00100A Engine assy
201-00100 201-00100 Engine assy
150109-00627 150109-00627 Engine assy
1 201-00109 Engine-db58tis
11 S5102603 WASHER;SPRING M10
11 S5102603 WASHER;SPRING M10
29 195-01924 BRACKET
30 195-01925 Bracket
31 S0786253 BOLT M12X1.5X30
32 S5102703 WASHER;SPRING M10
33 2161-9066 RUBBER;ENGINE MOUNTING
33 161-00548 Rubber
34 4161-9067 RUBBER;ENGINE MOUNTING
34 161-00550 Rubber
35 S0512053 BOLT M10X1.5X25
36 2114-1929 WASHER;BUMP
37 S0771466 BOLT M20X1.5X130
38 121-00066 NUT;LOCK M20X1.5
39 195-02143A Bracket
40 195-02144 Bracket
41 S0712253 BOLT M10X1.25X30
42 S5010613 WASHER;PLAIN
42 S5010613 WASHER;PLAIN
46 2891-1373 PLATE
47 S4032633 NUT M10X1.25
48 S0512253 BOLT M10X1.5X30
49 2114-9012A WASHER;HARD
56 S0559153 BOLT M10X1.5X80
57 S0758866 Bolt
58 S0759853 BOLT M10X1.25X115
59 110402-00075A Bracket, compressor
60 130710-00078 Pulley assy, idle
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
