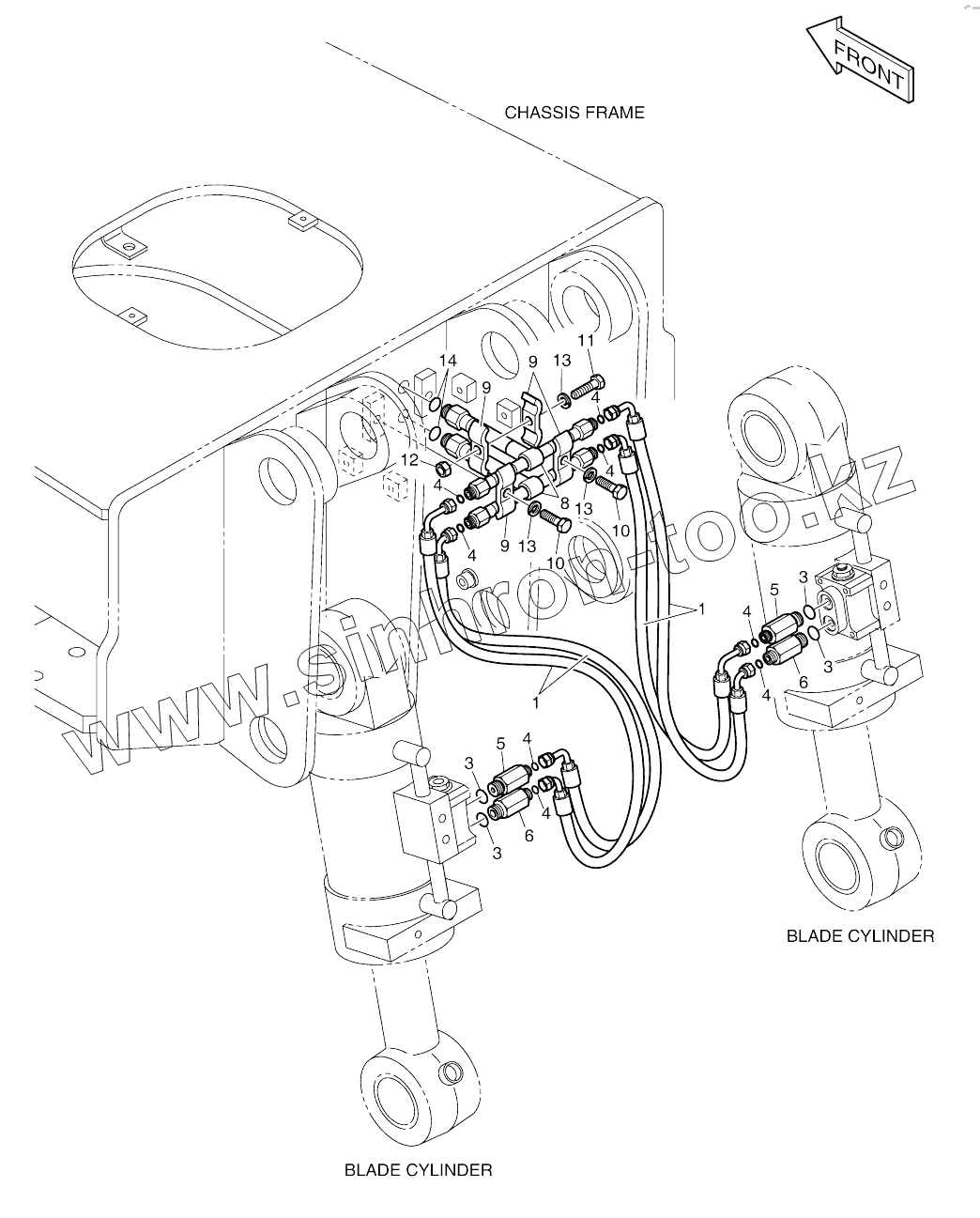

Каталог запасных частей к технике: Doosan SOLAR 210W-V. DOSER PIPING (4086-)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1
3
3
3
3
4
4
4
4
4
4
4
4
5
5
6
6
8
8
9
9
9
10
10
11
12
13
13
13
14
Позиция на иллюстрации Заводской номер детали Название детали
420212-11036 420212-11036 Piping, rear, dozer
1 DS2023922 Hose assy, hydraulic
3 S8000181 O-RING
4 S8030061 O-RING
5 DS2232129 Adapter
6 DS2455009 Adapter
8 420207-02709 Pipe
8 420207-02709A Pipe
9 2124-1340D3 CLAMP;PIPE
10 S0560466 Bolt
11 S0560653 Bolt
12 S4012733 NUT M12
13 S5102703 WASHER;SPRING M10
14 S8030081 O-RING
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
