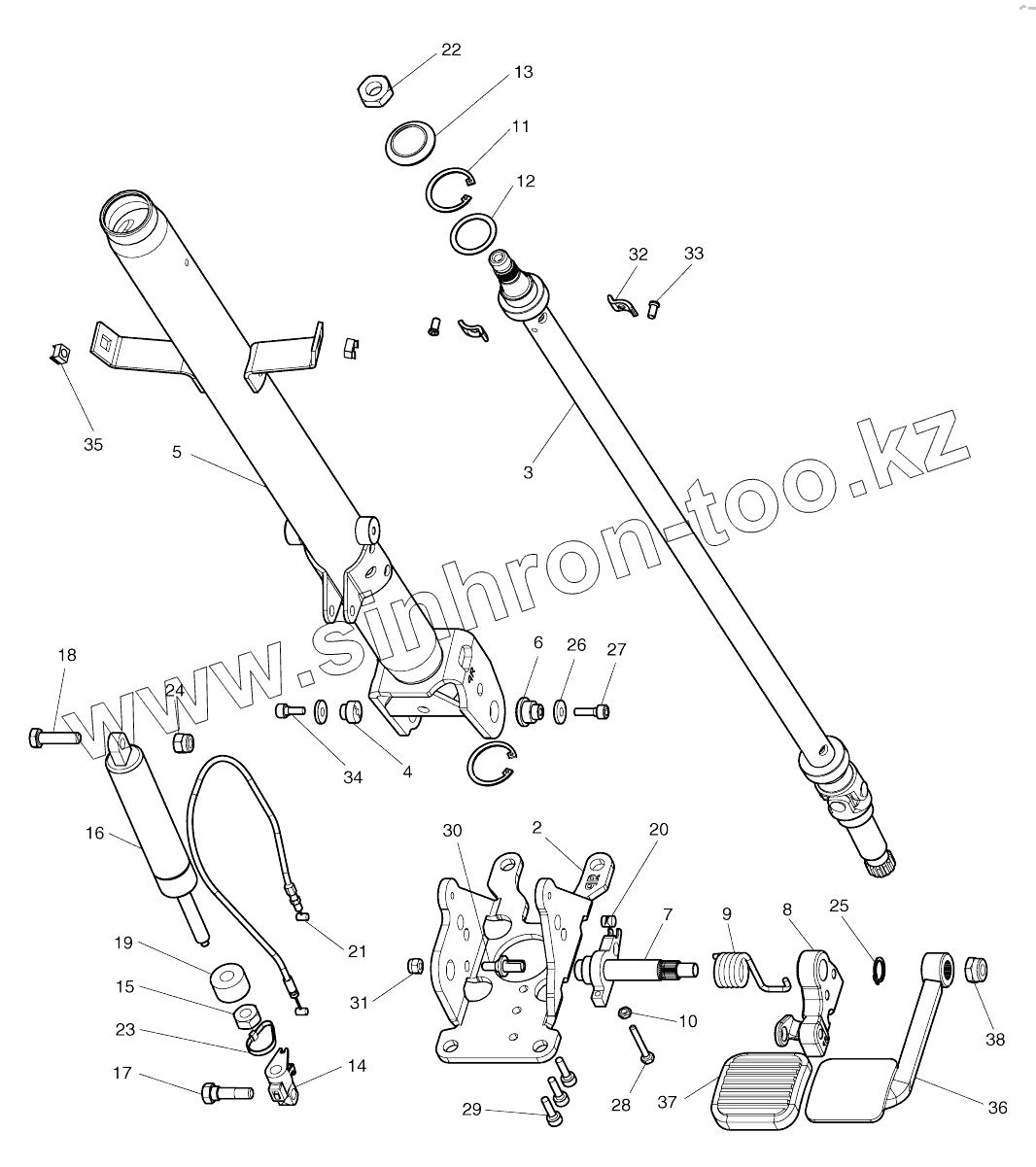

Каталог запасных частей к технике: Doosan SOLAR 210W-V. COLUMN ASSY

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
303-00014
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
Позиция на иллюстрации Заводской номер детали Название детали
303-00014 303-00014 Column assy
2 041-008-397 Base
3 041-001-397 Shaft
4 023-032-882 Pin, right
5 041-002-397 Tube, tilt
6 023-033-882 Pin, left
7 041-017-397 Pin, pedal
8 041-006-284 Support, pedal
9 041-012-007 Spring, pedal
10 011-006-007 Nut
11 011-005-001 Ring, internal
12 002-007-001 Shim
13 002-004-001 Rubber, protection
14 041-019-284 Attachment, spring
15 011-006-018 Nut
16 041-008-344 Gas spring
17 041-021-284 Pivot, lower
18 041-020-284 Pivot, upper
19 041-003-310 Spacer, spring
20 041-025-284 Lock
21 041-018-284 Cable, control
22 011-006-003 Nut
23 011-044-001 Clamp
24 011-019-008 Nut
25 011-005-013 Ring
26 011-007-004 Washer
27 011-014-002 Screw
28 011-012-023 Screw
29 011-014-005 Screw
30 041-004-320 Stop, cable
31 011-019-002 Nut
32 041-006-060 Indicator
33 041-009-060 Screw
34 011-014-022 Screw
35 011-031-001 Nut
36 041-010-397 Pedal
37 011-056-001 Cover, pedal
38 011-019-001 Nut
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
