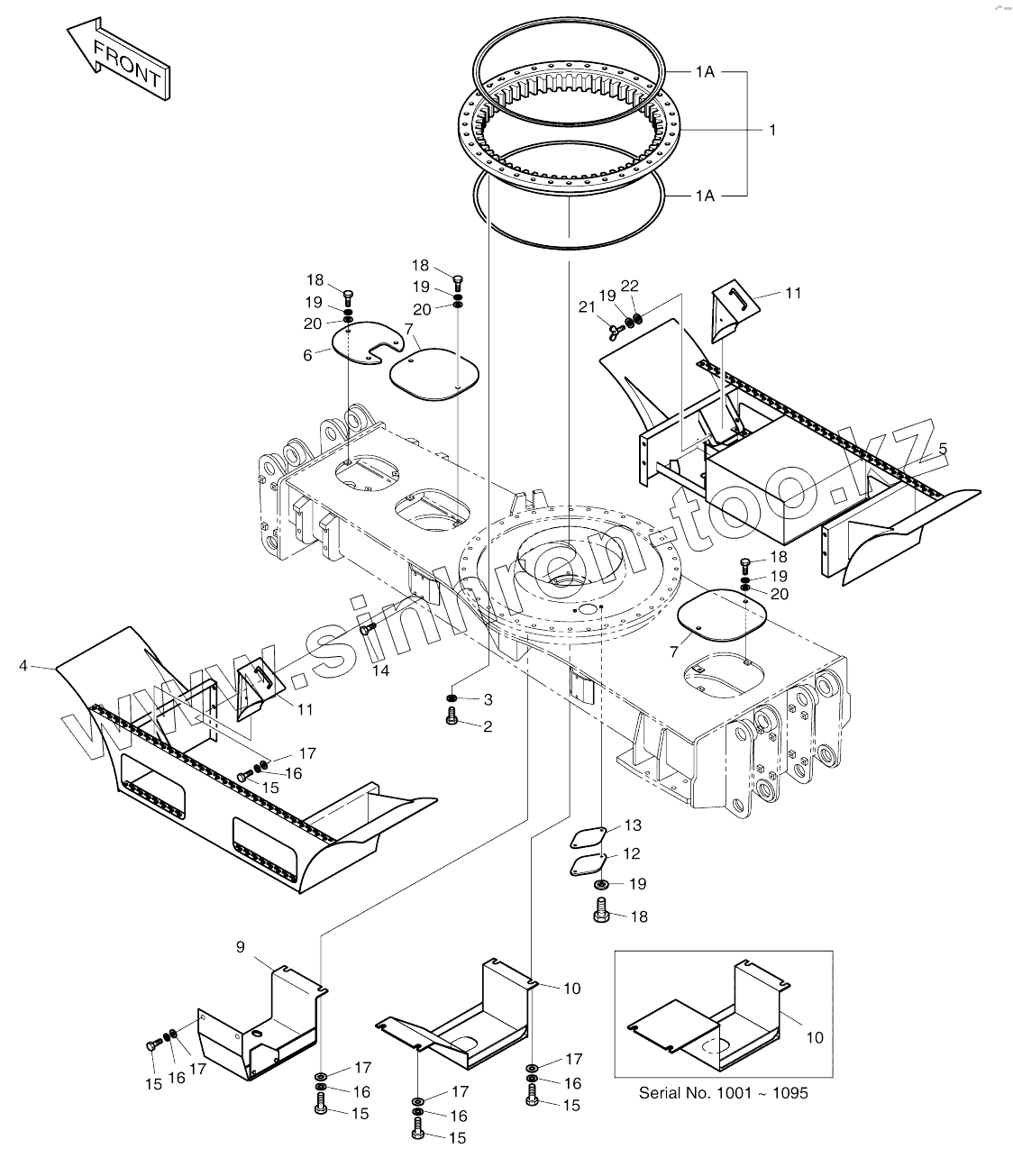

Каталог запасных частей к технике: Doosan SOLAR 210W-V. CHASSIS COMPONENT

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
15
15
15
15
15
10
10
10
10
10
10
11
11
12
13
14
15
15
15
15
15
10
10
16
16
16
16
16
17
17
17
17
17
18
18
18
18
19
19
19
19
19
20
20
20
21
22
9
9
7
7
6
5
5
5
5
4
3
2
1A
1A
1
1
Позиция на иллюстрации Заводской номер детали Название детали
15 S0521466 BOLT M16X2.0X40
10 621-00477C Cover, motor
10 621-00477H Cover, motor
10 621-00477G Cover, motor
11 2542-1002A Chock, wheel
12 2403-1002 COVER
13 2180-1017A PACKING
14 S0520856 Bolt
15 S0521456 Bolt
10 621-00477B Cover, motor
16 S5102903 WASHER;SPRING
17 2114-1058D2 WASHER
18 S0511853 BOLT M10X1.5X20
19 S5102603 WASHER;SPRING M10
20 S5010613 WASHER;PLAIN
21 S3056253 Bolt, wing
22 2114-1058D1 Washer
230-00048A 230-00048A Chassis component
9 621-00476E Cover, t/m
9 621-00476C Cover, t/m
7 621-02270 Cover
6 621-02269 Cover
5 110955-00262 Step
5 625-00089C Step
5 625-00089B Step
5 625-00089A Step
4 625-00087 Step
3 2114-9012A WASHER;HARD
2 S0770266 BOLT M20X1.5X70
1A 401107-00751 Seal, swing bearing
1 140109-00045 Bearing, swing
1 109-00052B Bearing, swing
160611-00157 160611-00157 Components assy, chassis
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
