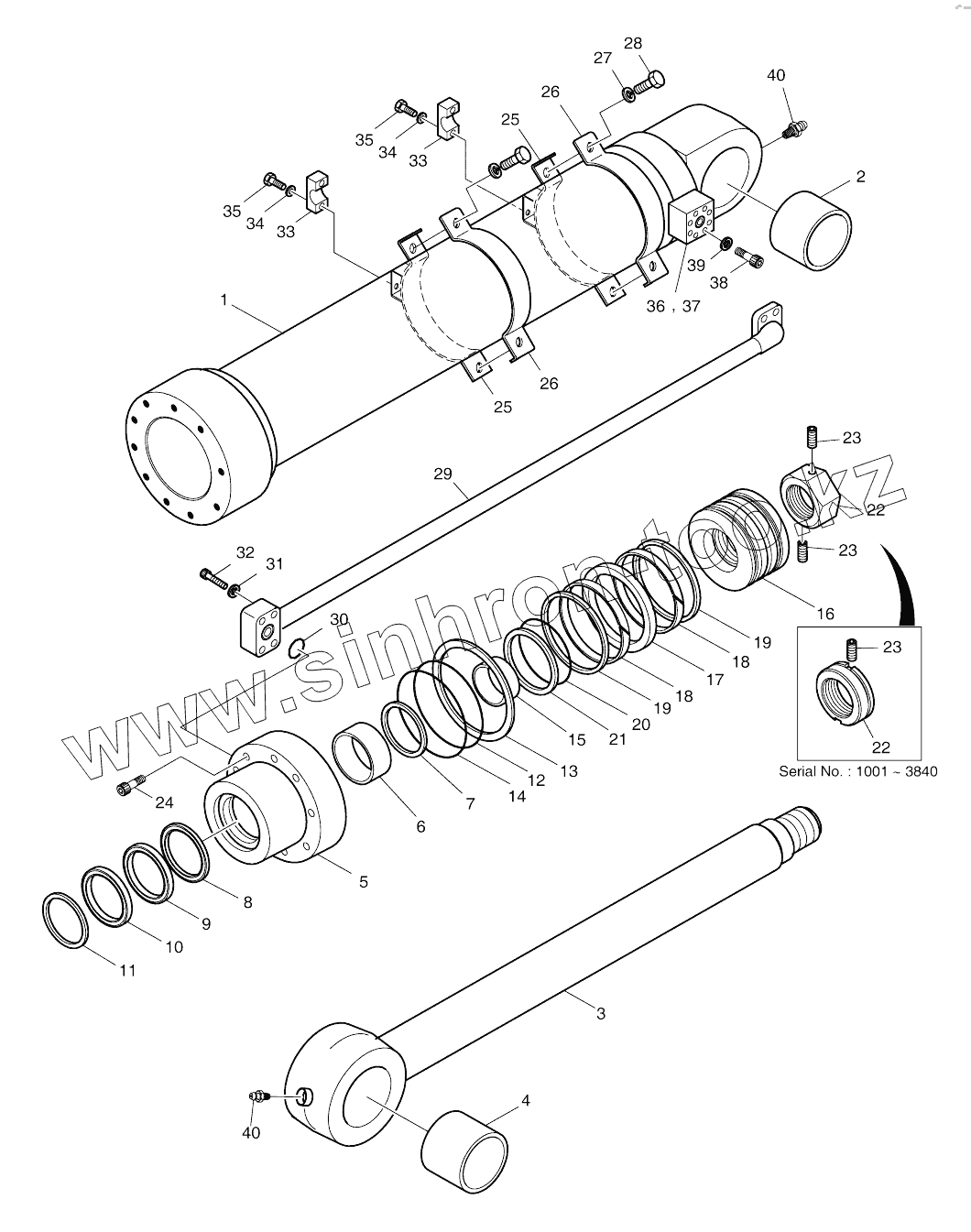

Каталог запасных частей к технике: Doosan SOLAR 210W-V. BUCKET CYLINDER

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
2440-9339KT
2440-9339KT
1
2
3
3
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
18
19
19
20
21
22
22
22
22
23
23
23
23
23
23
24
25
25
26
26
27
28
29
30
31
32
33
33
34
34
35
35
36
37
38
39
40
40
Позиция на иллюстрации Заводской номер детали Название детали
440-00059A 440-00059A Cylinder, bucket
2440-9339KT 2440-9339KT Seal kit, bucket
400310-00322 400310-00322 Cylinder, bucket
440-00059 440-00059 Cylinder, bucket
1 53U470-1 Tube assy
2 00T193-0 Bush, steel
3 53U474-3 Rod assy
3 400337-00509 Rod assy
3 53U474-0 Rod assy
4 00T193-0 Bush, steel
5 53U477-1 Cover, rod
6 E8412908 BUSH;DD
7 00M312-0 RING;RETAINING
8 E5500260 SEAL;BUFFER
9 E5303040 PACKING;U
10 E6020260 WIPER;DUST
11 00M313-0 RING;RETAINING
12 E6311621 O-RING
13 53B423-0 Ring, back up
14 E6311641 O-RING
15 00C304-0 RING;CUSHION
16 53U478-0 Piston
17 E5130260 Seal, slipper
18 00Z105-0 Ring, wear
19 00R097-0 Ring, slyd
20 E6490086 O-RING
21 53A387-0 RING;BACK UP
22 80B485-2 NUT;PISTON
22 120312-00047A Nut, piston
23 E1330544 SCREW
23 S3523738 Screw, set
24 E0502139 BOLT;SOCKET
25 53U508-0 Pipe band assy
26 00P371-0 Band, pipe
27 E3110102 WASHER;SPRING
28 E0020683 BOLT;HEX.
29 53U334-2 Pipe assy
30 E6300621 O-RING
31 E3110102 WASHER;SPRING
32 E0501246 BOLT;SOCKET
33 00C267-0 CLAMP;PIPE
34 E3110102 WASHER;SPRING
35 E0020723 BOLT;HEX
36 53U481-0 Flange, port
37 E6300621 O-RING
38 E3110102 WASHER;SPRING
39 E0501236 BOLT;SOCKET
40 E8841022 NIPPLE;GREASE
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
