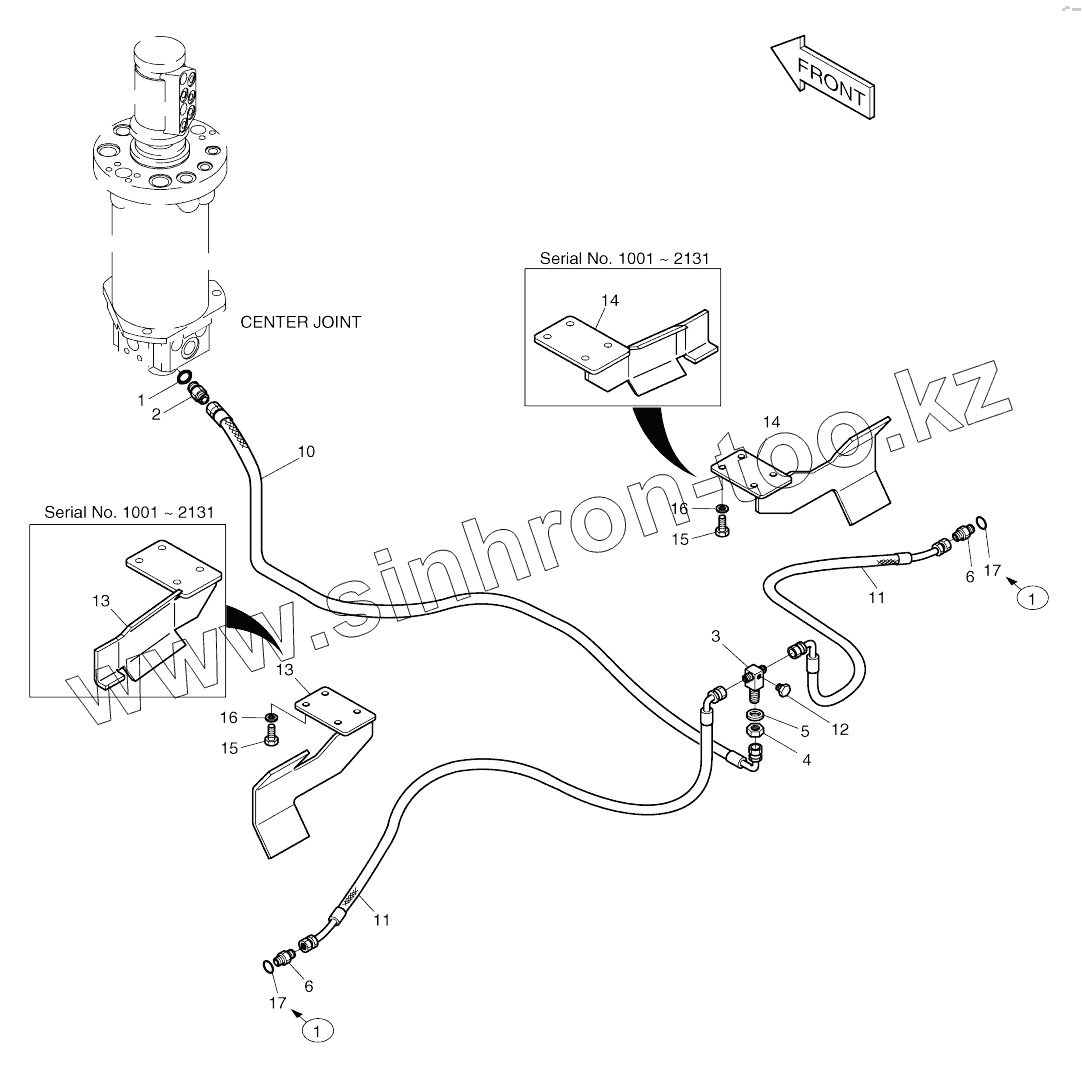

Каталог запасных частей к технике: Doosan SOLAR 210W-V. BRAKE PIPING (2)-REAR

Тип техники

Марка

Модель

Схема

420212-11472

420212-11472

400-00240A

400-00240A

1

1

1

1

1

1

2

3

4

5

6

6

6

6

10

11

11

11

11

12

13

13

13

13

14

14

14

14

15

15

16

16

17

17

Позиция на иллюстрации	Заводской номер детали		Название детали
420212-11472	420212-11472		Piping, brake, rear
400-00240A	400-00240A		Brake piping, rear
1	S8000141		O-RING
1	S8000141		O-RING
2	2181-1126D7		ADAPTER PFO3/8-PF3/8
3	2181-2300		Tee
4	2121-1284		Nut
5	S5103001		Washer, spring
6	2181-1126D108		Adapter
6	2181-1126D104		Adapter
10	2184-1036D192		Hose
11	2184-1076D116		Hose
11	DS2093436		Hose
12	2181-2047		PLUG
13	621-00754		Cover
13	K1026211		Cover
14	621-00755		Cover
14	K1026212		Cover
15	S0515361		Bolt
16	S5102703		WASHER;SPRING M10
17	DS2851078		O-ring

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
