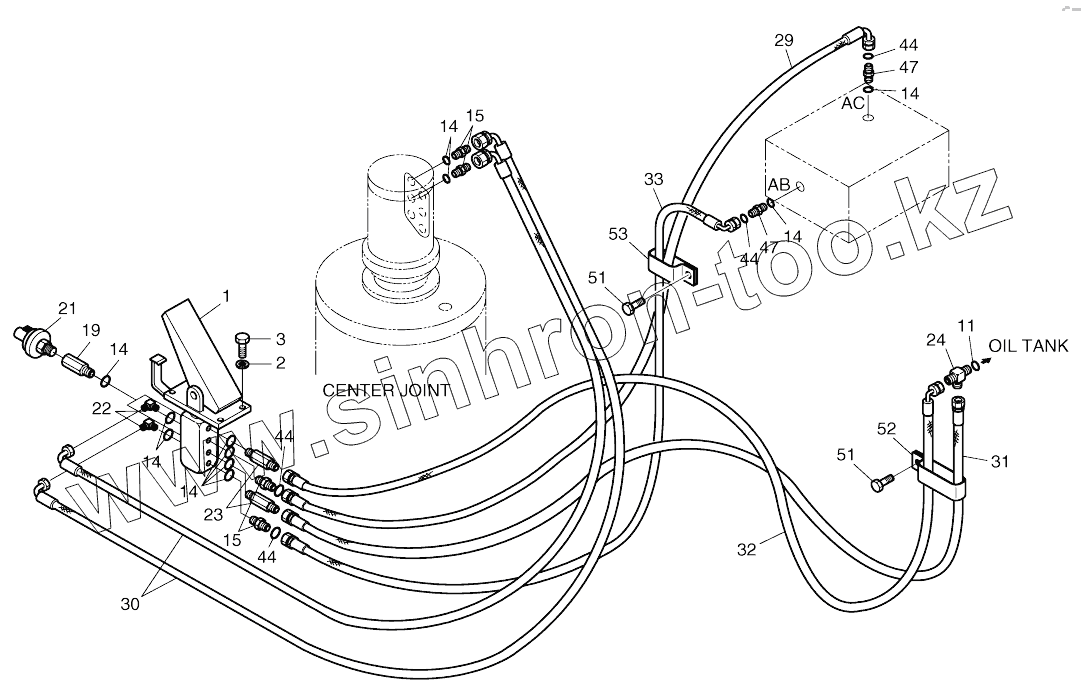

Каталог запасных частей к технике: Doosan SOLAR 210W-V. BRAKE PIPING (1)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1
2
3
11
14
14
14
14
14
14
15
15
19
21
22
23
24
29
30
31
32
33
44
44
44
44
47
47
51
51
52
53
Позиция на иллюстрации Заводской номер детали Название детали
400-01144 400-01144 Brake piping
1 2420-9469B Valve, brake-dig
1 410102-00037 Valve, foot brake
2 S5102503 WASHER;SPRING
3 S0555753 BOLT M8X1.25X25
11 S8000181 O-RING
14 S8000141 O-RING
15 2181-1126D7 ADAPTER PFO3/8-PF3/8
19 181-00182 Reducer
21 549-00010 SWITCH;PRESSURE
22 2181-1702D5 ELBOW PF3/8-PF3/8
23 2181-1126D27 ADAPTER PFO3/8-PF3/8
24 2181-1951D31 Tee
29 2184-1197D189 Hose
30 2184-1129D21 Hose
31 2184-1026D334 Hose
32 2184-1036D309 Hose
33 2184-1212D55 Hose
44 S8030061 O-RING
47 2181-4133D2 ADAPTER PF3/8-UNF3/8
51 120-00276 BOLT M8X1.25X12
52 124-00208D8 Clip
53 124-00209D1 CLIP 2-D20/M8
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
