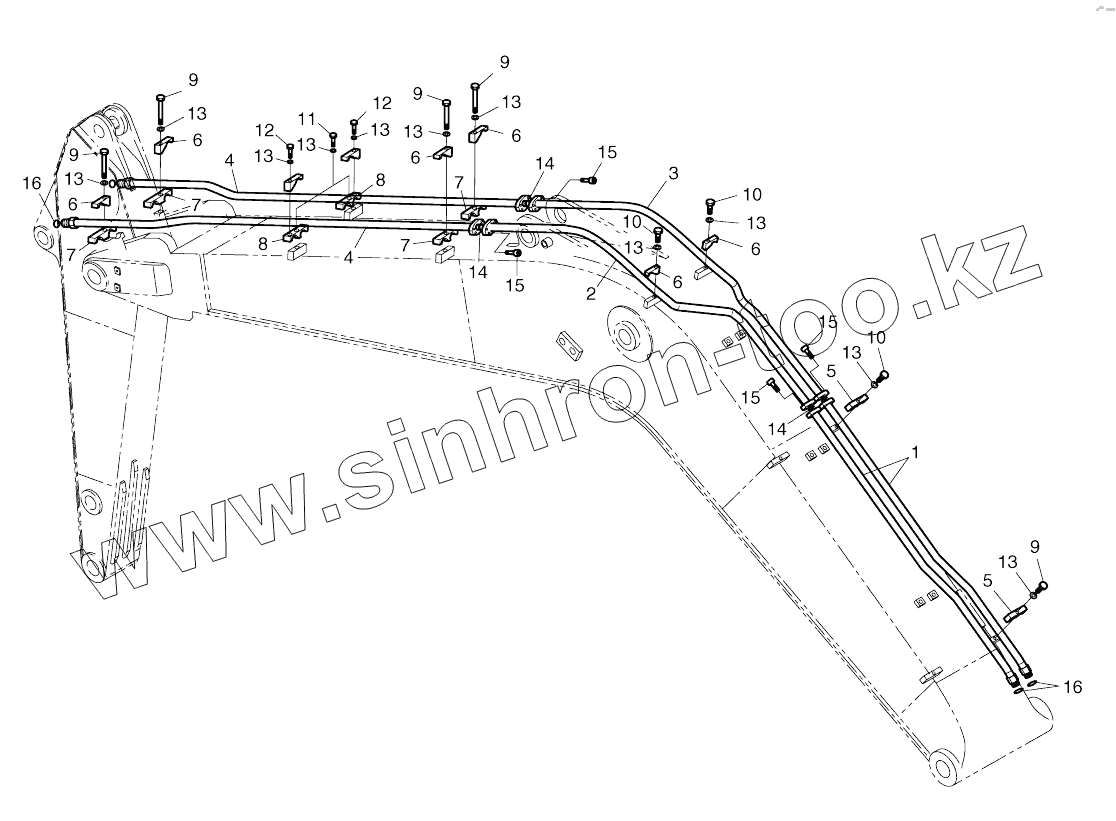

Каталог запасных частей к технике: Doosan SOLAR 210W-V. BOOM PIPING-ROTATING

Тип техники

Марка

Модель

Схема

400-01139

400-01139

1

2

3

4

4

5

5

6

6

6

6

6

6

7

7

7

7

8

8

9

9

9

9

9

10

10

10

11

12

12

13

13

13

13

13

13

13

13

13

13

13

14

14

14

15

15

15

15

16

16

Позиция на иллюстрации	Заводской номер детали		Название детали
400-01139	400-01139		Boom piping
1	140-01170		Pipe
2	140-01351		Pipe, boom
3	140-01352		Pipe, boom
4	140-01098		Pipe
5	124-00211A		CLAMP;PIPE
6	124-00212		CLAMP
7	124-00214		CLAMP;PIPE
8	124-00215		Clamp, pipe
9	S0566266		BOLT M16X2.0X100
10	S0566066		BOLT M16X2.0X90
11	S0565666		Bolt
12	S0565266		BOLT M16X2.0X50
13	S5102903		WASHER;SPRING
14	2180-1026D30		O-RING
15	S2209366		BOLT;SOCKET M8X1.25X35
16	S8030081		O-RING

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
