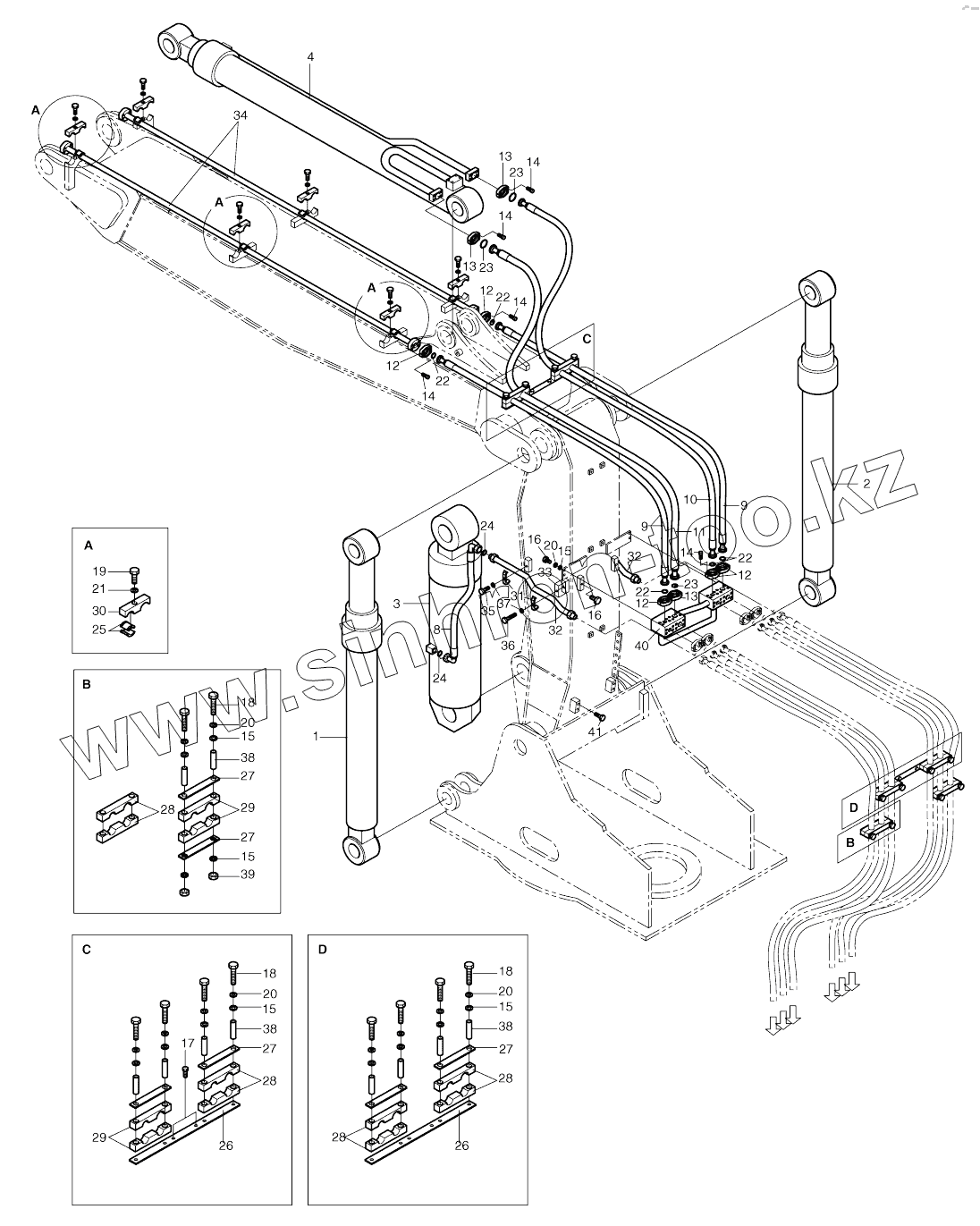

Каталог запасных частей к технике: Doosan SOLAR 210W-V. BOOM PIPING-ARTI.BOOM

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
400-00958A
400-00958A
400-00958A
400-00958A
1
2
3
4
8
9
9
10
11
12
12
12
12
13
13
13
14
14
14
14
14
15
15
15
15
15
16
16
17
18
18
18
19
20
20
20
20
21
22
22
22
22
23
23
23
24
24
25
26
26
27
27
27
27
28
28
28
28
29
29
30
31
32
32
33
34
35
36
37
38
38
38
39
40
40
41
Позиция на иллюстрации Заводской номер детали Название детали
400-00958A 400-00958A Front piping
1 440-00094 Boom cylinder(l.h.)-arti.boom
2 440-00095 Boom cylinder(r.h.)-arti.boom
3 440-00314 Arti. Boom cylinder
4 440-00099 Arm cylinder-arti.boom
8 2184-1198D67 Hose
9 DS2038137 Hose
10 DS2038138 Hose
11 DS2038139 Hose
12 2181-9079 FLANGE
13 2181-9078 Flange
14 S2212266 BOLT;SOCKET M10X1.5X30
15 S5010613 WASHER;PLAIN
16 S0511953 BOLT M10X1.5X22
17 2120-2196D2 BOLT;SET M10X1.5X25
18 S0559253 BOLT M10X1.5X85
19 S0565466 BOLT M16X2.0X60
20 S5102603 WASHER;SPRING M10
21 S5102903 WASHER;SPRING
22 2180-1026D2 O-RING
23 2180-1026D19 O-RING
24 S8030121 O-RING
25 2161-2250A RUBBER
26 621-00443 PLATE
27 2191-4689 PLATE
28 124-00027 CLAMP;RUBBER
29 124-00028 Clamp, rubber
30 124-00011 CLAMP
31 2124-1026D2 CLAMP
32 140-00182 Pipe
33 114-00322 Spacer
34 140-00156 Pipe, bucket
35 S0560953 BOLT M12X1.75X60
36 S0561953 Bolt
37 S5102703 WASHER;SPRING M10
38 2182-1018D47 PIPE
39 S4012633 NUT M10X1.5
40 423-00033 Block
40 423-00033A Block
41 S0518466 Bolt
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
