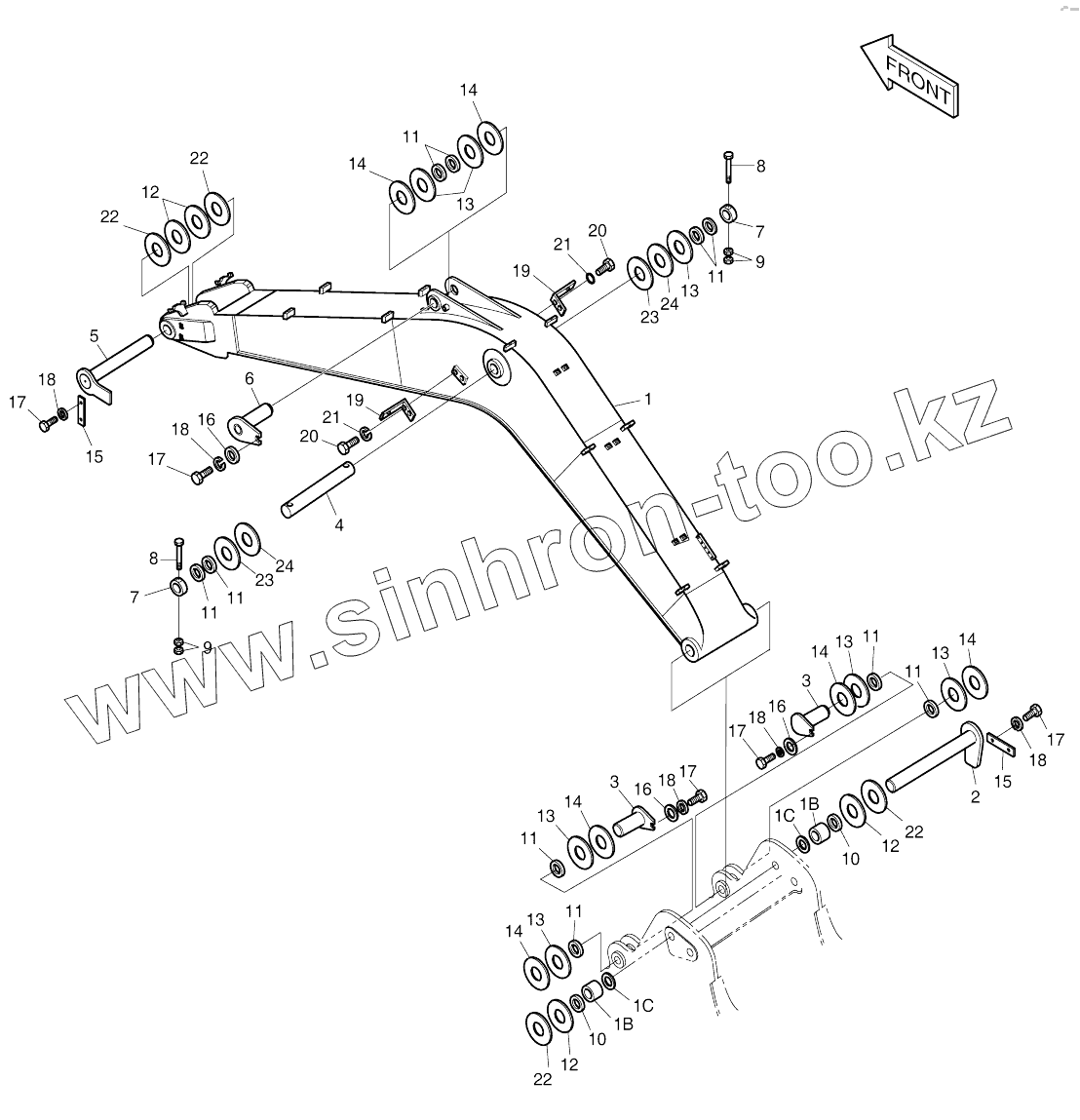

Каталог запасных частей к технике: Doosan SOLAR 210W-V. BOOM-5.7M

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
16
16
16
7
7
8
8
9
9
10
10
11
11
11
11
11
11
11
11
12
12
12
13
13
13
13
13
13
14
14
14
14
14
14
15
15
6
17
17
17
17
17
18
18
18
18
18
19
19
20
20
21
21
22
22
22
22
23
23
24
24
3
3
230207-00133
230207-00133
1
1
1B
1B
1C
1C
2
2
2
2701-1597B
2701-1597B
3
3
3
3
4
4
5
5
6
6
Позиция на иллюстрации Заводской номер детали Название детали
16 2116-1060D6 STOPPER
7 2116-1531A PLATE;STOPPER
8 S0567066 BOLT M16X2.0X150
9 S4012933 NUT
10 2180-1106BD6 Seal, dust
11 2180-1106BD24 SEAL;DUST
12 2114-1059D113 Shim
13 2114-1059D63 SHIM
14 2114-1059D118 Shim
15 2116-1514A PLATE;STOPPER
6 120501-01062 Pin
17 S0521366 BOLT M16X2.0X35
18 S5102903 WASHER;SPRING
19 2195-2394B BRACKET
20 S0515053 BOLT M12X1.75X25
21 S5102703 WASHER;SPRING M10
22 2114-1059D114 Shim
23 2114-1059D255 SHIM
24 2114-1059D256 SHIM
3 123-00409 Pin
230207-00133 230207-00133 Boom assy
1 2701-1598K Boom sub assy
1 2701-1598L Boom sub assy
1B 2110-1315A Bushing
1C 2180-1106BD6 Seal, dust
2 2123-2180E Pin
2 2123-2180G Pin
2 120501-01812 Pin, boom foot
2701-1597B 2701-1597B Boom assy
3 123-00409A Pin
3 120501-01061 Pin
4 2123-2184C Pin
4 K1007253B Pin
5 2123-2185E Pin
5 2123-2185G Pin
6 2123-2187C Pin
6 2123-2187E Pin
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
