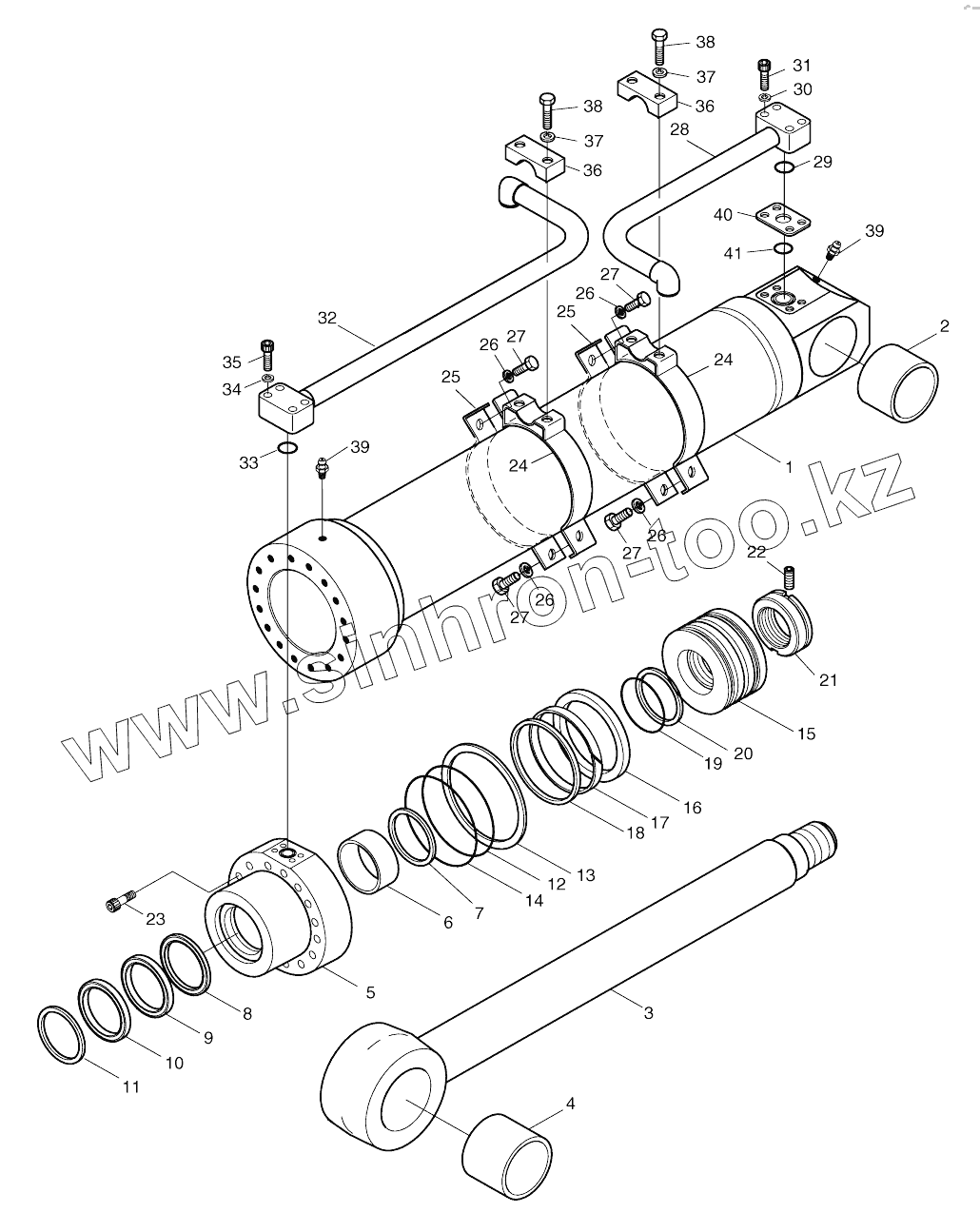

Каталог запасных частей к технике: Doosan SOLAR 210W-V. ARTI.BOOM CYLINDER

Тип техники

Марка

Модель

Схема

440-00184KT

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

24

25

25

26

26

26

26

27

27

27

27

28

29

30

31

32

33

34

35

36

36

37

37

38

38

39

39

40

41

Позиция на иллюстрации	Заводской номер детали		Название детали
440-00314	440-00314		Arti. Boom cylinder
440-00184KT	440-00184KT		SEAL KIT
1	53B817-0		Tube assy
2	03B880-1		BUSH;STEEL
3	53B818-0		Rod assy
4	03A516-3		BUSH;STEEL
5	53B635-0		COVER;ROD
6	E8412904		BUSH;DU
7	00M419-0		RING;RETAINING
8	E5500380		SEAL;BUFFER
9	E5303880		PACKING;U
10	E6020370		WIPER;DUST
11	00M465-0		RING;RETAINING
12	E6311961		O-RING
13	E6651970		RING;BACK UP
14	E6312021		O-RING
15	53B636-0		PISTON
16	E5130460		SEAL;SLIPPER
17	00Z122-0		RING;WEAR
18	00R048-0		RING;SLYD
19	E6311561		O-RING
20	04A359-0		RING;BACK UP
21	04A340-1		NUT;PISTON
22	E1330544		SCREW
23	E0502409		BOLT;SOCKET
24	53B640-0		PIPE BAND ASS'Y
25	53B657-0		BAND;PIPE
26	E3110102		WASHER;SPRING
27	E0020673		BOLT;HEX.
28	53B819-0		Pipe assy-h
29	E6300621		O-RING
30	E3110102		WASHER;SPRING
31	E0501266		Bolt, hex. Socket
32	53B820-0		Pipe assy-r
33	E6300621		O-RING
34	E3110102		WASHER;SPRING
35	E0501246		BOLT;SOCKET
36	00C267-0		CLAMP;PIPE
37	E3110102		WASHER;SPRING
38	E0501216		BOLT;HEX
39	E8841022		NIPPLE;GREASE
40	53A595-0		SPACER
41	E6300621		O-RING

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
