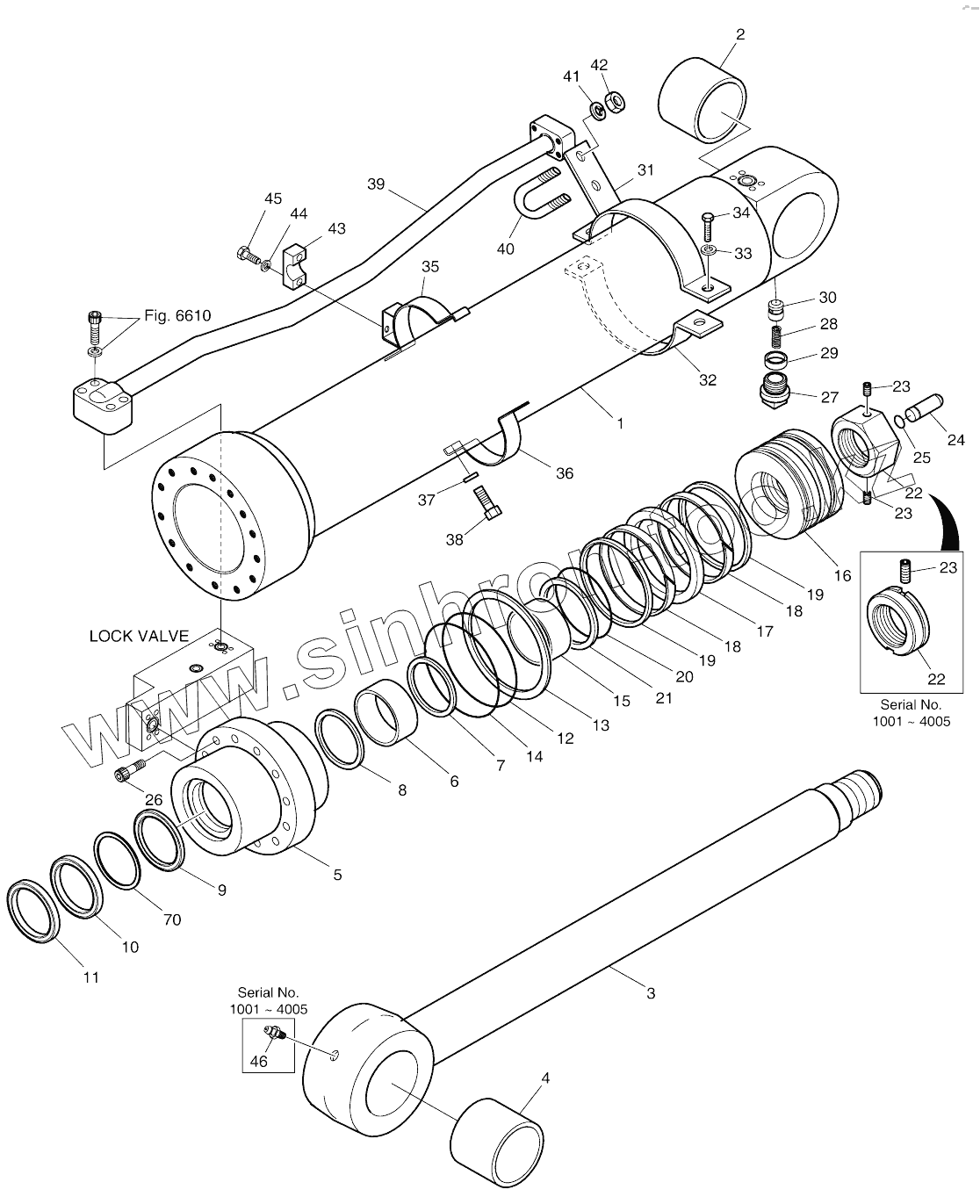

Каталог запасных частей к технике: Doosan SOLAR 210W-V. ARM CYLINDER-LOCK VALVE

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
400305-00467
401107-01562
2440-9236KT
2440-6493C
1
1
2
3
3
4
5
5
6
7
8
8
9
9
10
11
12
13
14
15
16
17
18
18
19
19
20
21
22
22
22
22
23
23
23
23
23
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
70
Позиция на иллюстрации Заводской номер детали Название детали
400305-00467 400305-00467 Cylinder, arm, lock v/v
401107-01562 401107-01562 Seal kit, arm cylinder
2440-9236KT 2440-9236KT Seal kit, arm cyl.
2440-6493C 2440-6493C Cylinder, arm
1 420406-01465 Tube assy
1 53A531-1 Tube assy
2 00T194-0 Bush, steel
3 53A292-2 Rod assy
3 400337-00620 Rod, cylinder
4 00T194-0 Bush, steel
5 53A295-1 Cover, rod
5 110508-20178 Cover, rod
6 E8412282 Bush, du
7 00M314-0 Ring, retaining
8 E5500310 Seal, buffer
8 1.180-00659 Seal, buffer
9 1.180-00660 U-packing
9 E5303260 Packing, u
10 E6020310 Wiper, dust
11 00M316-0 Ring, retaining
12 E6311701 O-ring
13 53A379-0 Ring, back up
14 E6311741 O-ring
15 00C307-0 Ring, cushion
16 53A304-0 Piston
17 E5130310 Seal, slipper
18 00Z108-0 Ring, wear
19 00R725-0 Ring, slyd
20 E6311421 O-ring
21 53B315-0 Ring, back up
22 80A478-2 Nut, piston
22 120312-00501 Nut, piston
23 120706-00007 Screw, set
23 E1330544 SCREW
24 03A713-0 PLUNGER;CUSHION
25 03A714-0 RING;STOP
26 E0502149 BOLT;SOCKET
27 03A260-0 Valve, check
28 03A729-0 SPRING
29 03A728-0 SUPPORT;SPRING
30 E1500030 PLUG;HEX.
31 53A551-0 Pipe band assy-a
32 00P373-0 Band, pipe
33 E3110102 WASHER;SPRING
34 E0020683 BOLT;HEX.
35 53A563-0 Pipe band assy-b
36 00P373-0 Band, pipe
37 E3110102 WASHER;SPRING
38 E0020683 BOLT;HEX.
39 140-00036 Pipe assy-r
40 03A534-0 U-bolt
41 E3110102 WASHER;SPRING
42 E2022033 NUT;HEX.
43 00C270-0 Clamp, pipe
44 E3110102 WASHER;SPRING
45 E0020733 BOLT;HEX.
46 E8841022 NIPPLE;GREASE
70 111102-00145 Ring, back up
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
