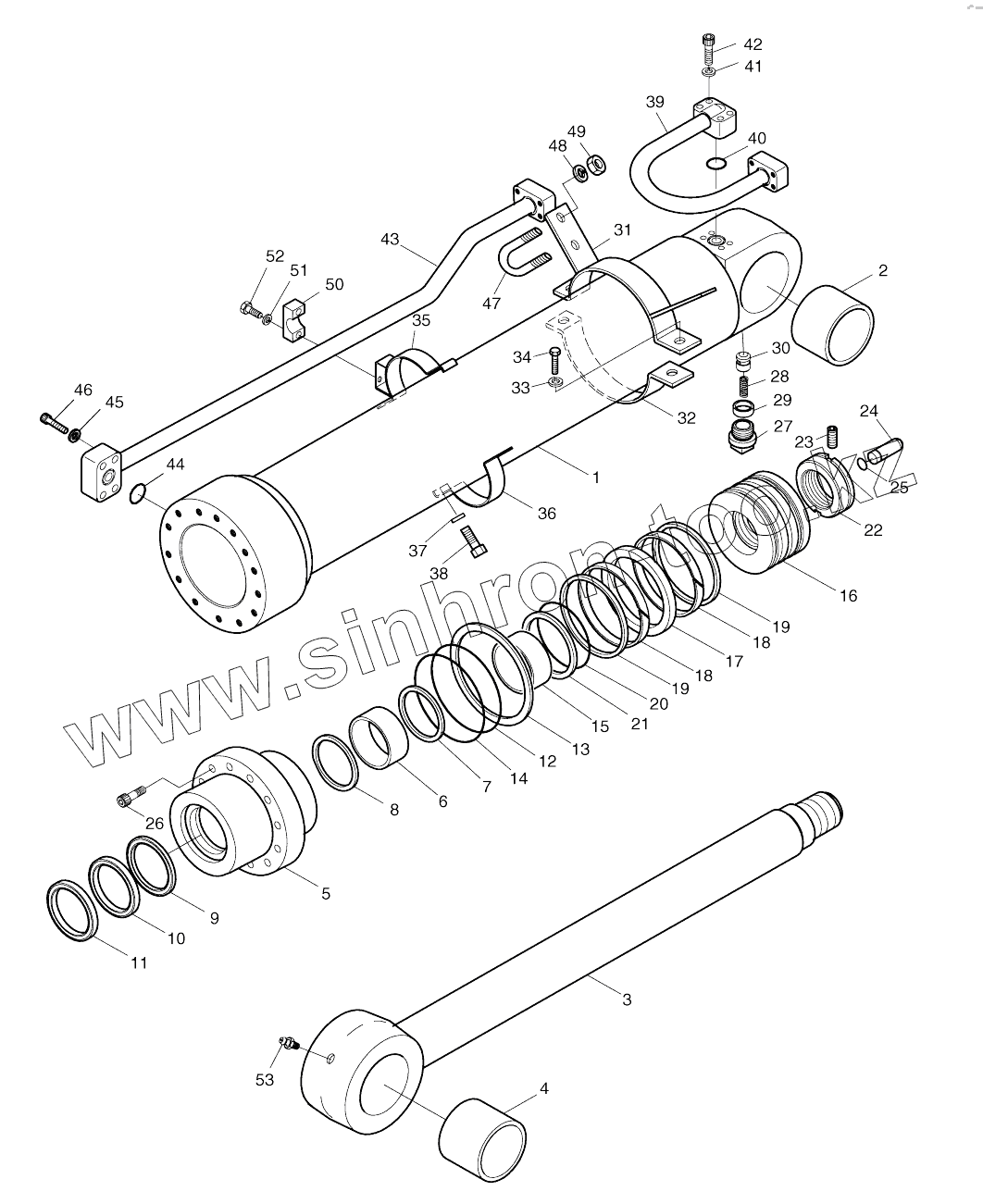

Каталог запасных частей к технике: Doosan SOLAR 210W-V. ARM CYLINDER-ARTI.BOOM

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
440-00099
2440-9236KT
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
18
19
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
Позиция на иллюстрации Заводской номер детали Название детали
440-00099 440-00099 Arm cylinder-arti.boom
2440-9236KT 2440-9236KT Seal kit, arm cyl.
1 53A288-3 Tube assy
2 00T194-0 Bush, steel
3 53A292-3 Rod assy
4 00T194-0 Bush, steel
5 53A295-2 Cover, rod
6 E8412282 Bush, du
7 00M314-0 Ring, retaining
8 E5500310 Seal, buffer
9 E5303260 Packing, u
10 E6020310 Wiper, dust
11 00M316-0 Ring, retaining
12 E6311701 O-ring
13 53A379-0 Ring, back up
14 E6311741 O-ring
15 00C307-0 Ring, cushion
16 53A304-0 Piston
17 E5130310 Seal, slipper
18 00Z108-0 Ring, wear
19 00R725-0 Ring, slyd
20 E6311421 O-ring
21 53B315-0 Ring, back up
22 80A478-2 Nut, piston
23 E1330544 SCREW
24 03A713-0 PLUNGER;CUSHION
25 03A714-0 RING;STOP
26 E0502149 BOLT;SOCKET
27 03A260-0 Valve, check
28 03A729-0 SPRING
29 03A728-0 SUPPORT;SPRING
30 E1500030 PLUG;HEX.
31 53A646-0 Pipe band assy-a
32 00P373-1 Band, pipe
33 E3110112 WASHER;SPRING
34 E0020963 BOLT;HEX
35 53A563-1 Pipe band assy-b
36 00P373-1 Band, pipe
37 E3110112 WASHER;SPRING
38 E0020963 BOLT;HEX
39 53A644-0 Pipe assy-h
40 E6300761 O-ring
41 E3110112 WASHER;SPRING
42 E0501546 Bolt, socket
43 53A296-1 Pipe assy-r
44 E6300761 O-ring
45 E3110112 WASHER;SPRING
46 E0501546 Bolt, socket
47 03A534-0 U-bolt
48 E3110102 WASHER;SPRING
49 E2022033 NUT;HEX.
50 00C270-0 Clamp, pipe
51 E3110102 WASHER;SPRING
52 E0020733 BOLT;HEX.
53 E8841022 NIPPLE;GREASE
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
