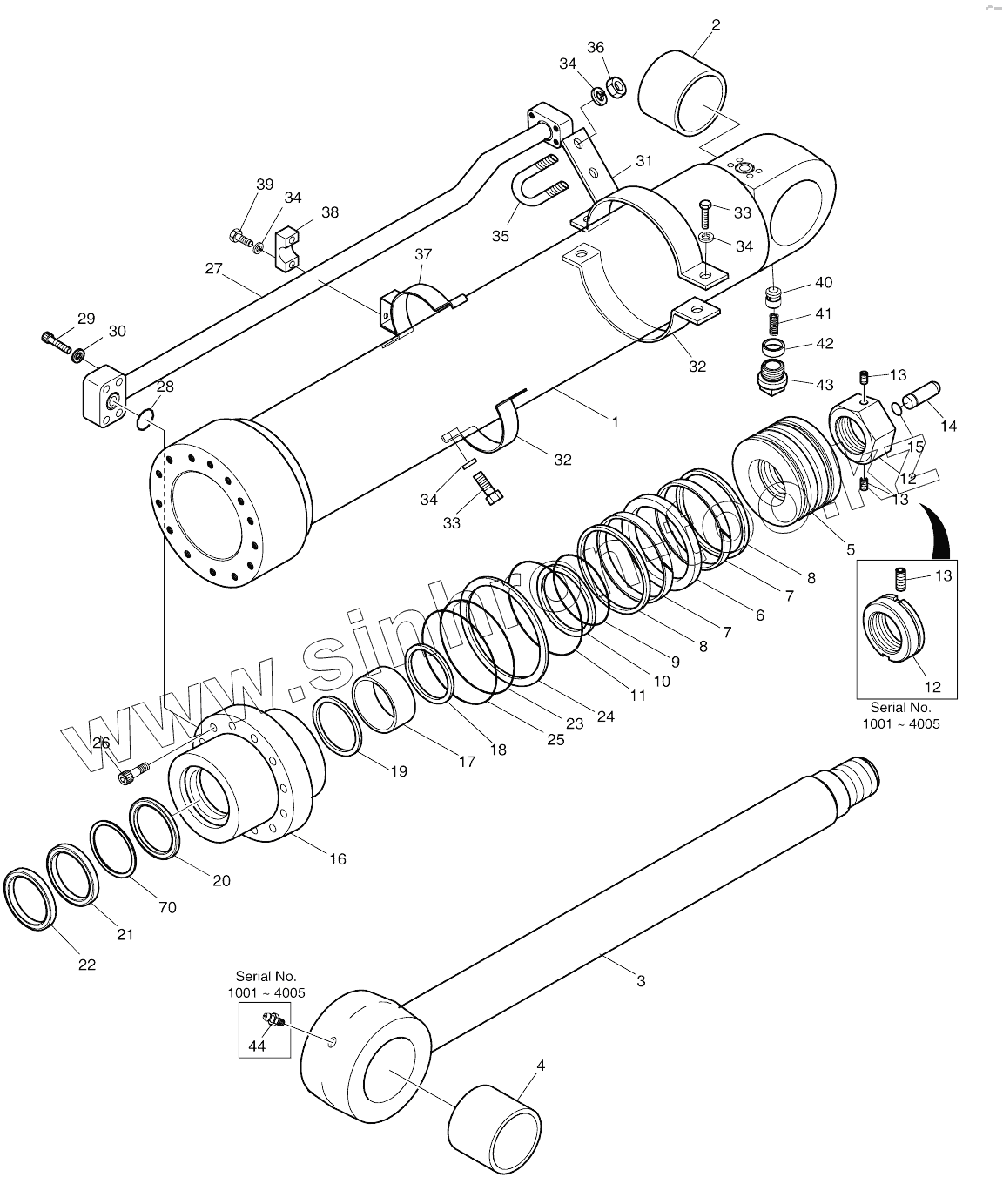

Каталог запасных частей к технике: Doosan SOLAR 210W-V. ARM CYLINDER

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
400305-00465
401107-01562
2440-9236KT
2440-9236B
1
1
2
3
3
4
5
6
7
7
8
8
9
10
11
12
12
12
12
13
13
13
13
13
13
13
13
14
15
16
16
17
18
19
19
20
20
21
22
23
24
25
26
27
28
29
30
31
32
32
33
33
34
34
34
34
35
36
37
38
39
40
41
42
43
44
70
Позиция на иллюстрации Заводской номер детали Название детали
400305-00465 400305-00465 Cylinder, arm
401107-01562 401107-01562 Seal kit, arm cylinder
2440-9236KT 2440-9236KT Seal kit, arm cyl.
2440-9236B 2440-9236B Cylinder, arm
1 420406-01465 Tube assy
1 53A288-2 Tube assy
2 00T194-0 Bush, steel
3 53A292-2 Rod assy
3 400337-00620 Rod, cylinder
4 00T194-0 Bush, steel
5 53A304-0 Piston
6 E5130310 Seal, slipper
7 00Z108-0 Ring, wear
8 00R725-0 Ring, slyd
9 E6311421 O-ring
10 53B315-0 Ring, back up
11 00C307-0 Ring, cushion
12 120312-00501 Nut, piston
12 80A478-2 Nut, piston
13 120706-00007 Screw, set
13 E1330544 SCREW
14 03A713-0 PLUNGER;CUSHION
15 03A714-0 RING;STOP
16 110508-20178 Cover, rod
16 53A295-1 Cover, rod
17 E8412282 Bush, du
18 00M314-0 Ring, retaining
19 1.180-00659 Seal, buffer
19 E5500310 Seal, buffer
20 E5303260 Packing, u
20 1.180-00660 U-packing
21 E6020310 Wiper, dust
22 00M316-0 Ring, retaining
23 E6311701 O-ring
24 53A379-0 Ring, back up
25 E6311741 O-ring
26 E0502149 BOLT;SOCKET
27 53A296-1 Pipe assy-r
28 E6300761 O-ring
29 E0501546 Bolt, socket
30 E3110112 WASHER;SPRING
31 53A551-0 Pipe band assy-a
32 00P373-0 Band, pipe
33 E0020683 BOLT;HEX.
34 E3110102 WASHER;SPRING
35 03A534-0 U-bolt
36 E2022033 NUT;HEX.
37 53A563-0 Pipe band assy-b
38 00C270-0 Clamp, pipe
39 E0020733 BOLT;HEX.
40 03A260-0 Valve, check
41 03A729-0 SPRING
42 03A728-0 SUPPORT;SPRING
43 E1500030 PLUG;HEX.
44 E8841022 NIPPLE;GREASE
70 111102-00145 Ring, back up
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
